Descripción del producto

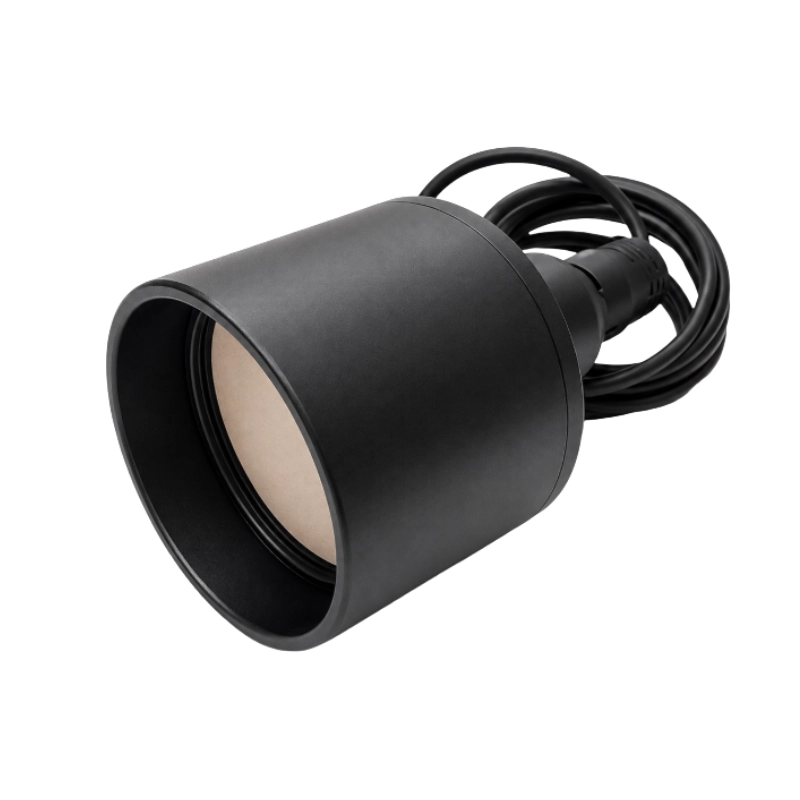

El BBDM-22KR30M es un transductor ultrasónico acoplado al aire de 22 kHz con un rango de detección de referencia de 0,8 a 30 m. Admite sensado de posición, detección de proximidad, aplicaciones de tráfico y evitación de obstáculos. La carcasa sellada de PVC es adecuada para instalación fija e integración en equipos industriales de exterior.
Características principales
- Distancia de detección de referencia de hasta 30 m
- Ángulo de haz de 15°
- Carcasa sellada de PVC
- Protección IP65
- Longitud de cable personalizable
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Frecuencia central de resonancia | 22 kHz ±2 kHz |
| Ancho de banda | 2 kHz |
| Rango de detección de referencia | 0,8 a 30 m |
| Zona ciega | <0,8 m |
| Ángulo del haz (-6 dB, ángulo completo) | 15° ±2° |
| Sensibilidad | ≥-60 dB |
| Capacitancia electrostática | 5000 pF ±20% |
| Impedancia paralela mínima | 300 Ω ±30% |
| Tensión máxima de trabajo | 2800 Vp-p con ciclo de trabajo de pulso del 2% |
| Temperatura de trabajo | -20 a 70°C |
| Temperatura de almacenamiento | -40 a 85°C |
| Grado de protección | IP65 |
| Dimensiones | Φ105 × 175 mm |
| Material de la carcasa | PVC |
| Longitud del cable | 3 m estándar; personalizable |
| Peso | Aproximadamente 2,5 kg |
Aplicaciones
- Detección de posición y proximidad de largo alcance
- Sensado de vehículos y tráfico
- Evitación de obstáculos industriales
- Medición de distancia en silos grandes y espacios abiertos
Información para la selección
Para seleccionar el modelo, indique el rango de medición, el material del objetivo, la disposición de montaje, el entorno de trabajo y las condiciones de excitación.
