产品概述

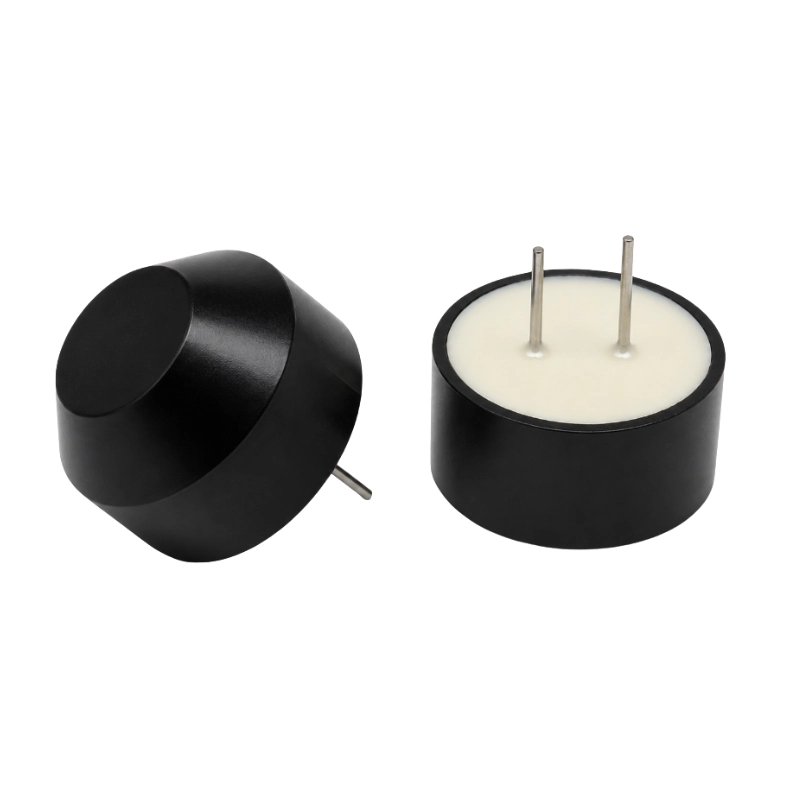

BBDM-40K是一款用于空气距离测量、接近检测和障碍物检测的小型40 kHz超声波换能器。产品提供多种防水封装、外形尺寸和波束角配置，可选择独立发射端、独立接收端或收发兼容版本，适合停车辅助、户外检测、机器人和工业自动化系统集成。
产品特点
- 40 kHz中心频率
- 多种防水封装尺寸可选
- 30°～80°波束配置
- 发射、接收及收发兼容版本可选
- 针脚或电缆连接
- 空气介质非接触检测
可选配置
| 参数 | Φ14 mm配置 | Φ16 mm配置 | Φ18 mm配置 | Φ25 mm配置 |
|---|---|---|---|---|
| 中心频率 | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| 功能 | 发射或接收 | 发射、接收或收发兼容 | 发射、接收或收发兼容 | 发射、接收或收发兼容 |
| 声压级 | ≥105 dB | ≥104 dB | ≥103 dB | ≥117 dB |
| 接收灵敏度 | ≥-74 dB | ≥-73 dB | ≥-75 dB | ≥-65 dB |
| 波束角（-6 dB） | 80° ±15° | 40° | 70° ±15° | 30° |
| 静态电容 | 1900 pF ±20% | 1800 pF ±20% | 1800～1900 pF ±20% | 2200 pF ±20% |
| 最大工作电压 | 120 Vp-p | 160 Vp-p | 120 Vp-p | 160 Vp-p |
| 工作温度 | -20～60℃ | -20～70℃ | -30～80℃ | -20～70℃ |
| 外壳材料 | 铝 | ABS | ABS | 铝 |
| 连接方式 | 2针 | 2针 | 2针 | 2针或电缆 |
Φ18 mm和Φ25 mm配置的余振时间均不超过1.2 ms；Φ18 mm配置的防护等级为IP66。
应用领域
- 停车辅助与障碍物检测
- 户外接近与存在检测
- 机器人和自动化设备避障
- 工业位置和到位检测
- OEM超声测距系统
使用说明
产品适用于空气介质，不用于液体中的声学测量。防水能力和工作温度随具体配置变化；安装时应保持前端振动表面自由，避免刚性夹持影响声学性能。
选型信息
选型时请提供所需尺寸、发射/接收功能、波束角、目标尺寸、工作距离、环境温度和连接方式。
