Descripción del producto

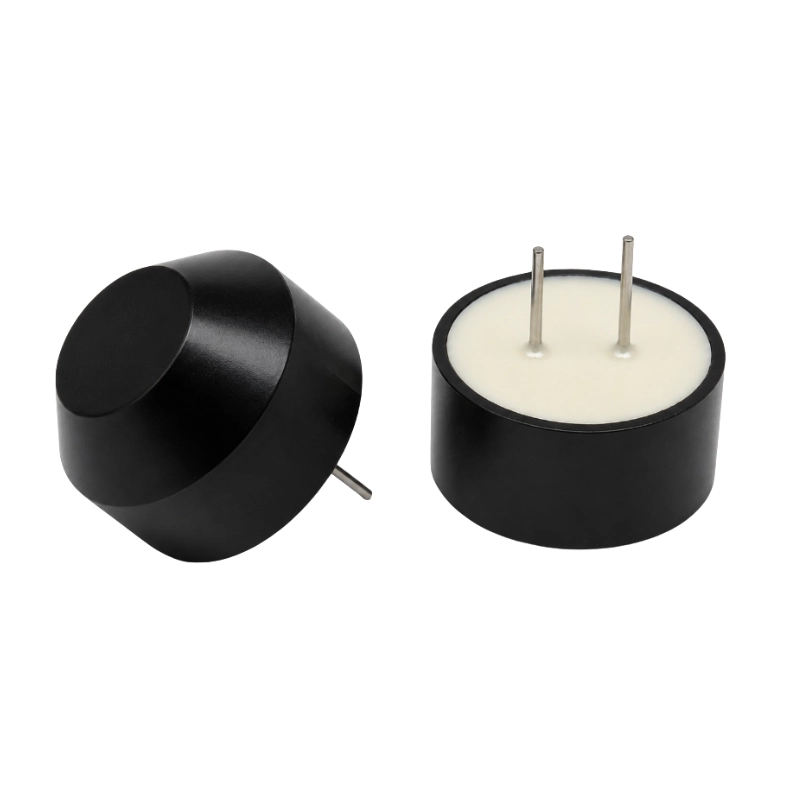

El BBDM-40K es un transductor ultrasónico compacto de 40 kHz para medición de distancia en aire, detección de proximidad y detección de obstáculos. Están disponibles múltiples carcasas impermeables, tamaños y configuraciones de ángulo de haz, con versiones emisoras, receptoras y compatibles con transmisión/recepción para integración en asistencia de estacionamiento, sensado exterior, robótica y sistemas de automatización industrial.
Características principales
- Frecuencia central de 40 kHz
- Múltiples tamaños de carcasa impermeable
- Configuraciones de haz de 30° a 80°
- Versiones emisora, receptora y compatibles con transmisión/recepción
- Conexión por pines o cable
- Sensado sin contacto en aire
Configuraciones disponibles
| Parámetro | Configuración Φ14 mm | Configuración Φ16 mm | Configuración Φ18 mm | Configuración Φ25 mm |
|---|---|---|---|---|
| Frecuencia central | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Función | Emisor o receptor | Emisor, receptor o doble uso | Emisor, receptor o doble uso | Emisor, receptor o doble uso |
| Nivel de presión sonora | ≥105 dB | ≥104 dB | ≥103 dB | ≥117 dB |
| Sensibilidad de recepción | ≥-74 dB | ≥-73 dB | ≥-75 dB | ≥-65 dB |
| Ángulo del haz (-6 dB) | 80° ±15° | 40° | 70° ±15° | 30° |
| Capacitancia electrostática | 1900 pF ±20% | 1800 pF ±20% | 1800 a 1900 pF ±20% | 2200 pF ±20% |
| Tensión máxima de trabajo | 120 Vp-p | 160 Vp-p | 120 Vp-p | 160 Vp-p |
| Temperatura de trabajo | -20 a 60°C | -20 a 70°C | -30 a 80°C | -20 a 70°C |
| Material de la carcasa | Aluminio | ABS | ABS | Aluminio |
| Conexión | 2 pines | 2 pines | 2 pines | 2 pines o cable |
Las configuraciones Φ18 mm y Φ25 mm tienen un tiempo máximo de extinción de 1,2 ms. La configuración Φ18 mm cuenta con clasificación IP66.
Aplicaciones
- Asistencia de estacionamiento y detección de obstáculos
- Sensado exterior de proximidad y presencia
- Evitación de obstáculos en robots y equipos automatizados
- Detección industrial de posición y presencia
- Sistemas OEM de medición ultrasónica de distancia
Información de funcionamiento
El producto está diseñado para uso en aire y no está destinado a medición acústica en líquidos. La capacidad impermeable y la temperatura de trabajo dependen de la configuración seleccionada. Durante la instalación, mantenga la superficie vibrante frontal libre de sujeciones rígidas para conservar el rendimiento acústico.
Información para la selección
Para seleccionar el modelo, indique el tamaño requerido, la función emisora/receptora, el ángulo de haz, el tamaño del objetivo, la distancia de trabajo, la temperatura ambiente y el método de conexión.
