Produktübersicht

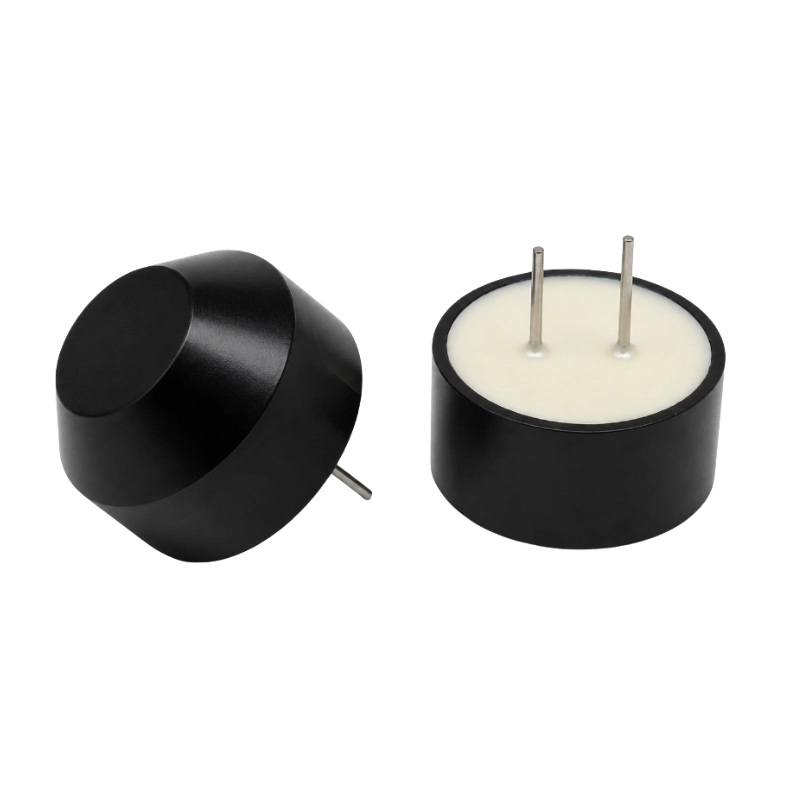

Der BBDM-40K ist ein kompakter 40-kHz-Ultraschallwandler für Abstandsmessung in Luft, Näherungserkennung und Hinderniserkennung. Mehrere wasserdichte Gehäuse, Größen und Strahlwinkel-Konfigurationen sind verfügbar, mit Sender-, Empfänger- und Sende/Empfang-kompatiblen Versionen für die Integration in Einparkhilfen, Außensensorik, Robotik und industrielle Automatisierungssysteme.
Hauptmerkmale
- 40 kHz Mittenfrequenz
- Mehrere wasserdichte Gehäusegrößen
- Strahlkonfigurationen von 30° bis 80°
- Sender-, Empfänger- und Sende/Empfang-kompatible Versionen
- Pin- oder Kabelanschluss
- Kontaktlose Sensorik in Luft
Verfügbare Konfigurationen
| Parameter | Φ14-mm-Konfiguration | Φ16-mm-Konfiguration | Φ18-mm-Konfiguration | Φ25-mm-Konfiguration |
|---|---|---|---|---|
| Mittenfrequenz | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Funktion | Sender oder Empfänger | Sender, Empfänger oder Dual-Use | Sender, Empfänger oder Dual-Use | Sender, Empfänger oder Dual-Use |
| Schalldruckpegel | ≥105 dB | ≥104 dB | ≥103 dB | ≥117 dB |
| Empfangsempfindlichkeit | ≥-74 dB | ≥-73 dB | ≥-75 dB | ≥-65 dB |
| Strahlwinkel (-6 dB) | 80° ±15° | 40° | 70° ±15° | 30° |
| Elektrostatische Kapazität | 1900 pF ±20% | 1800 pF ±20% | 1800 bis 1900 pF ±20% | 2200 pF ±20% |
| Maximale Betriebsspannung | 120 Vp-p | 160 Vp-p | 120 Vp-p | 160 Vp-p |
| Betriebstemperatur | -20 bis 60°C | -20 bis 70°C | -30 bis 80°C | -20 bis 70°C |
| Gehäusematerial | Aluminium | ABS | ABS | Aluminium |
| Anschluss | 2 Pins | 2 Pins | 2 Pins | 2 Pins oder Kabel |
Die Φ18-mm- und Φ25-mm-Konfigurationen haben eine maximale Nachschwingzeit von 1,2 ms. Die Φ18-mm-Konfiguration ist nach IP66 bewertet.
Anwendungen
- Einparkhilfe und Hinderniserkennung
- Außen-Näherungs- und Präsenzsensorik
- Hindernisvermeidung in Robotik und automatisierten Anlagen
- Industrielle Positions- und Präsenzerkennung
- OEM-Systeme für Ultraschall-Abstandsmessung
Betriebshinweise
Das Produkt ist für den Einsatz in Luft ausgelegt und nicht für akustische Messungen in Flüssigkeiten vorgesehen. Wasserdichtigkeit und Betriebstemperatur hängen von der gewählten Konfiguration ab. Halten Sie die vordere schwingende Fläche bei der Installation frei von starrer Klemmung, um die akustische Leistung zu erhalten.
Auswahlinformationen
Für die Auswahl geben Sie bitte erforderliche Größe, Sender-/Empfängerfunktion, Strahlwinkel, Zielgröße, Arbeitsabstand, Umgebungstemperatur und Anschlussart an.
