Présentation du produit

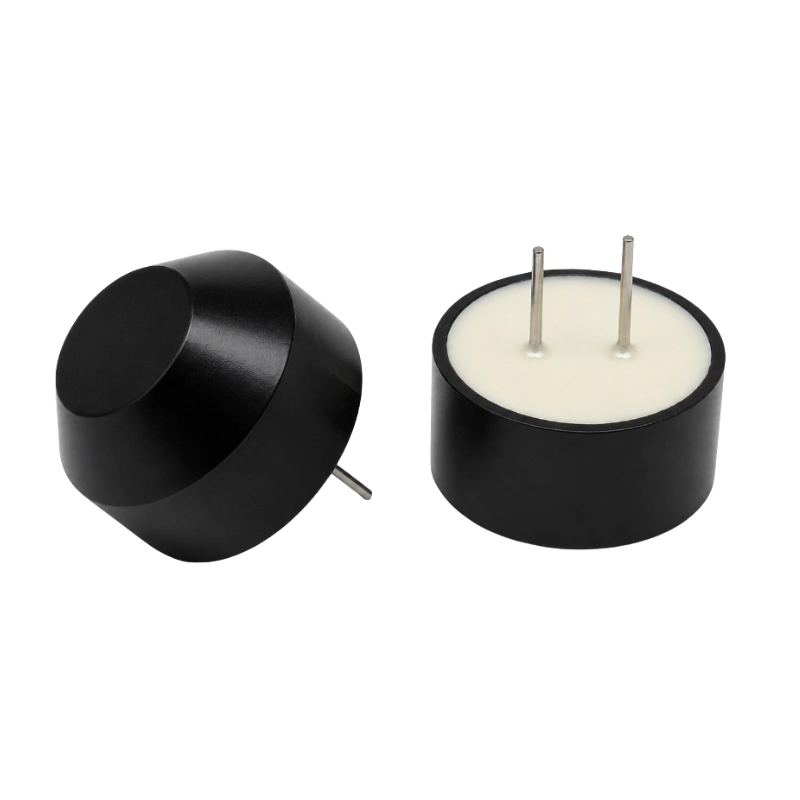

Le BBDM-40K est un transducteur ultrasonore compact de 40 kHz destiné à la mesure de distance dans l’air, à la détection de proximité et à la détection d’obstacles. Plusieurs boîtiers étanches, dimensions et angles de faisceau sont disponibles, avec des versions émetteur, récepteur ou compatibles émission/réception pour les systèmes d’aide au stationnement, la robotique et l’automatisation industrielle.
Caractéristiques principales
- Fréquence centrale de 40 kHz
- Plusieurs dimensions de boîtiers étanches
- Angles de faisceau de 30° à 80°
- Versions émetteur, récepteur ou compatibles émission/réception
- Raccordement par broches ou câble
- Détection sans contact dans l’air
Configurations disponibles
| Paramètre | Configuration Φ14 mm | Configuration Φ16 mm | Configuration Φ18 mm | Configuration Φ25 mm |
|---|---|---|---|---|
| Fréquence centrale | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz | 40 kHz ±1 kHz |
| Fonction | Émetteur ou récepteur | Émetteur, récepteur ou double usage | Émetteur, récepteur ou double usage | Émetteur, récepteur ou double usage |
| Niveau de pression acoustique | ≥105 dB | ≥104 dB | ≥103 dB | ≥117 dB |
| Sensibilité de réception | ≥-74 dB | ≥-73 dB | ≥-75 dB | ≥-65 dB |
| Angle du faisceau (-6 dB) | 80° ±15° | 40° | 70° ±15° | 30° |
| Capacité électrostatique | 1 900 pF ±20 % | 1 800 pF ±20 % | 1 800 à 1 900 pF ±20 % | 2 200 pF ±20 % |
| Tension de service maximale | 120 V crête à crête | 160 V crête à crête | 120 V crête à crête | 160 V crête à crête |
| Température de service | -20 à 60 °C | -20 à 70 °C | -30 à 80 °C | -20 à 70 °C |
| Matériau du boîtier | Aluminium | ABS | ABS | Aluminium |
| Raccordement | 2 broches | 2 broches | 2 broches | 2 broches ou câble |
Les configurations Φ18 mm et Φ25 mm présentent un temps de décroissance maximal de 1,2 ms. La configuration Φ18 mm est classée IP66.
Applications
- Aide au stationnement et détection d’obstacles
- Détection extérieure de proximité et de présence
- Évitement d’obstacles pour robots et équipements automatisés
- Détection industrielle de position et de présence
- Systèmes OEM de télémétrie ultrasonore
Informations d’utilisation
Le produit est conçu pour une utilisation dans l’air et ne convient pas aux mesures acoustiques dans les liquides. L’étanchéité et la température de service dépendent de la configuration choisie. Lors du montage, la surface vibrante avant doit rester libre de tout serrage rigide afin de préserver les performances acoustiques.
Informations de sélection
Pour la sélection, précisez les dimensions, la fonction émission/réception, l’angle de faisceau, la taille de la cible, la distance de travail, la température ambiante et le mode de raccordement.
