Présentation du produit

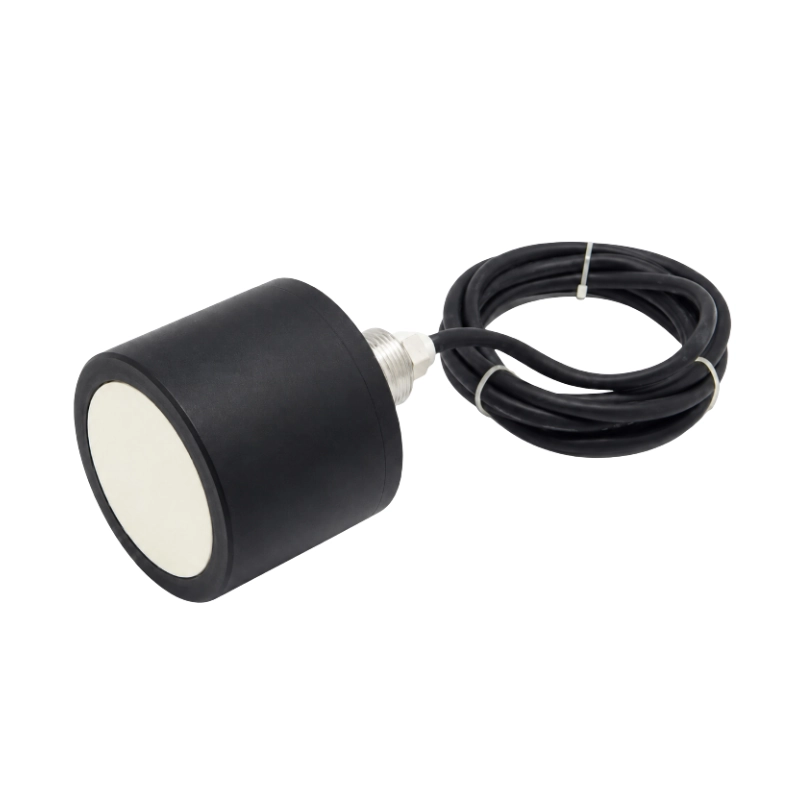

Le BBDM-30KR20M est un transducteur ultrasonore de distance à 30 kHz ±2 kHz destiné à la mesure sans contact dans l’air. Sa plage de détection de référence est de 0,6 à 20 m, avec une zone morte de <0,6 m. Il convient à l’intégration dans des équipements industriels et des systèmes OEM de télémétrie.
Caractéristiques principales
- Plage de détection de référence : 0,6 à 20 m
- Fréquence centrale : 30 kHz ±2 kHz
- Zone morte : <0,6 m
- Angle du faisceau : 14° ±2°
- Indice de protection : IP65
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Fréquence centrale | 30 kHz ±2 kHz |
| Plage de détection de référence | 0,6 à 20 m |
| Zone morte | <0,6 m |
| Angle du faisceau | 14° ±2° |
| Indice de protection | IP65 |
| Bande passante | 3 kHz |
| Sensibilité émission/réception | ≥ -65 dB |
| Capacité électrostatique | 7 000 pF ±20 % |
| Impédance parallèle minimale | 200 Ω ±30 % |
| Tension de service maximale | 1 800 V crête à crête, rapport cyclique de 2 % |
| Température de service / stockage | -20 à 70 °C / -40 à 85 °C |
| Dimensions | Φ90 × 103 mm |
| Matériau du boîtier | PVC |
| Câble et masse | 3 m ; environ 1,5 kg |
Applications
- Détection industrielle de position et de proximité
- Détection de véhicules et surveillance du trafic
- Évitement d’obstacles pour robots et équipements automatisés
- Mesure de distance dans les silos, les grands volumes et les espaces ouverts
Informations de sélection
Pour sélectionner la configuration appropriée, indiquez la distance, la taille et le matériau de la cible, les conditions ambiantes, la tension d’excitation et l’espace de montage.
