Produktübersicht

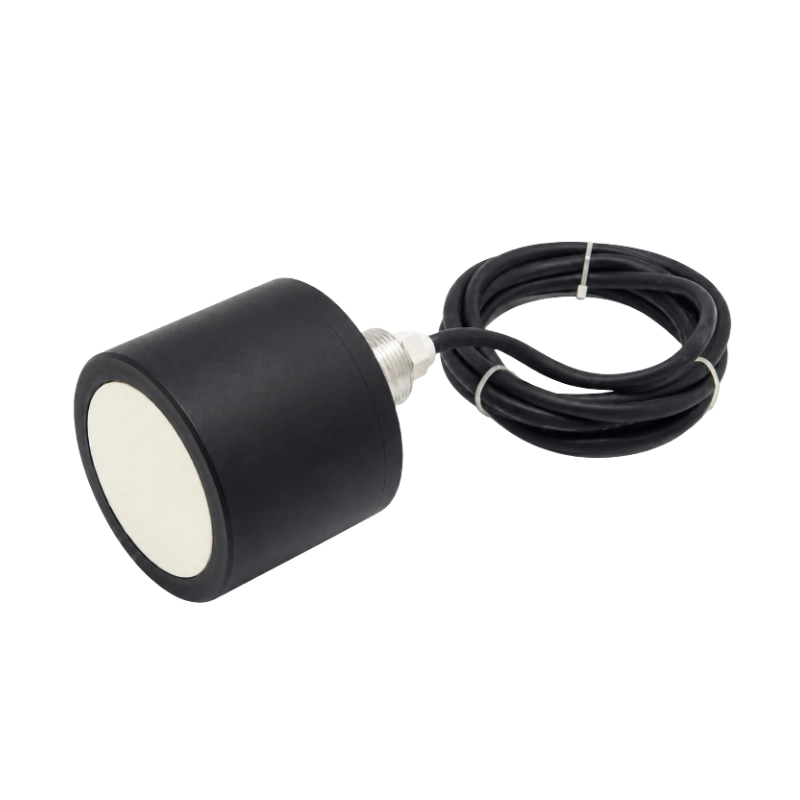

Der BBDM-30KR20M misst Luftstrecken von 0,6 bis 20 m und verbindet Erfassungsbereich, Gehäusegröße und Strahlabdeckung in einem ausgewogenen Aufbau. Er eignet sich für industrielle Positionssensorik, Fahrzeugerkennung, Näherungssysteme, robotische Hindernisvermeidung sowie Füllstands- und Abstandsmessung.
Hauptmerkmale
- Referenz-Erfassungsbereich von 0,6 bis 20 m
- 14° Strahlwinkel
- Abgedichtetes PVC-Gehäuse
- IP65-Schutz
- Feste Montage und kundenspezifisch anpassbares Kabel
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Zentrale Resonanzfrequenz | 30 kHz ±2 kHz |
| Bandbreite | 3 kHz |
| Referenz-Erfassungsbereich | 0,6 bis 20 m |
| Blindzone | <0,6 m |
| Strahlwinkel (-6 dB Vollwinkel) | 14° ±2° |
| Empfindlichkeit | ≥-65 dB |
| Elektrostatische Kapazität | 7000 pF ±20% |
| Minimaler Parallelwiderstand | 200 Ω ±30% |
| Maximale Betriebsspannung | 1800 Vp-p bei 2% Puls-Tastgrad |
| Betriebstemperatur | -20 bis 70°C |
| Lagertemperatur | -40 bis 85°C |
| Schutzart | IP65 |
| Abmessungen | Φ90 × 103 mm |
| Gehäusematerial | PVC |
| Kabellänge | 3 m Standard; kundenspezifisch anpassbar |
| Gewicht | Ca. 1,5 kg |
Anwendungen
- Industrielle Positions- und Näherungssensorik
- Fahrzeug- und Verkehrsüberwachung
- Hindernisvermeidung in Robotik und mobilen Geräten
- Abstandsmessung in Silos, Füllstandsanwendungen und offenen Bereichen
Auswahlinformationen
Für die Auswahl geben Sie bitte Messdistanz, Zielgröße und Zielmaterial, Umgebungsbedingungen, Ansteuerspannung und Einbauraum an.
