Présentation du produit

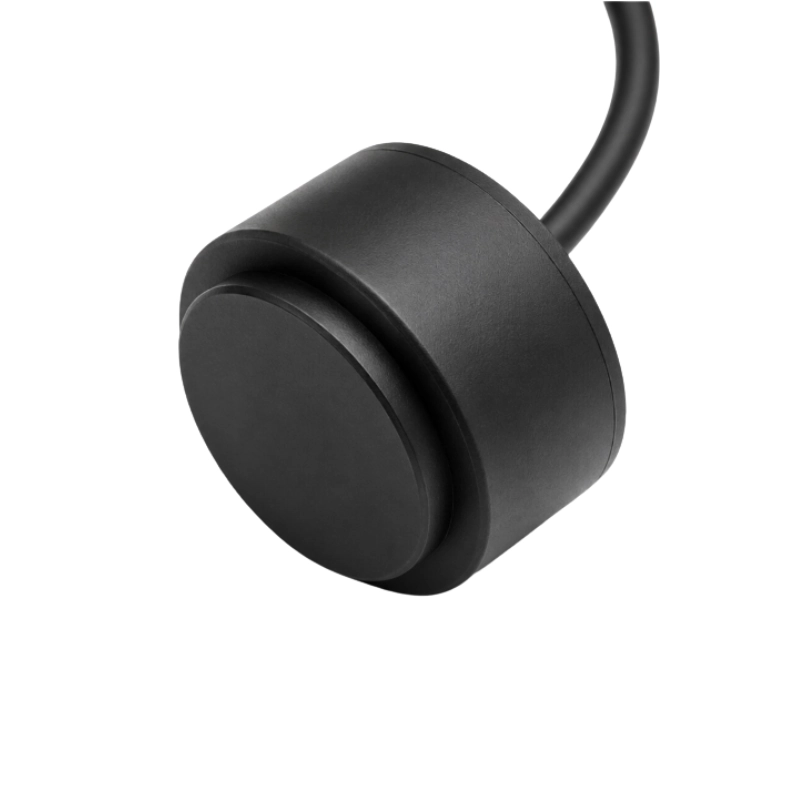

Le BBDM-200K-UW est un transducteur ultrasonore de 200 kHz destiné à la mesure de profondeur, à la télémétrie et à la détection de cibles sous l’eau. Son faisceau étroit de 14° convient au positionnement sous-marin, à la mesure de proximité, à la détection d’obstacles et aux systèmes de détection de poissons par écho.
Caractéristiques principales
- Fréquence centrale de 200 kHz
- Faisceau étroit de 14°
- Fonctionnement en émission et en réception
- Boîtier ABS avec câble fixe
- Adapté à la télémétrie et à la détection de cibles sous l’eau
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 200 ±4 kHz |
| Matériau piézoélectrique | PZT-4 |
| Angle du faisceau (-3 dB) | 14° ±1° |
| Sensibilité d’émission | 161 dB/V |
| Sensibilité de réception | -190 dB |
| Résistance parallèle dans l’air | 500 Ω ±30 % |
| Capacité statique | 1 500 pF ±15 %, câble compris |
| Puissance nominale | 20 W |
| Température de service | -20 à 70 °C |
| Matériau du boîtier | ABS |
| Longueur du câble | 6 m |
| Masse | 30 g |
Applications
- Mesure de profondeur et de distance sous l’eau
- Positionnement et détection de proximité sous-marins
- Détection d’obstacles sous l’eau
- Systèmes de détection de poissons
