Produktübersicht

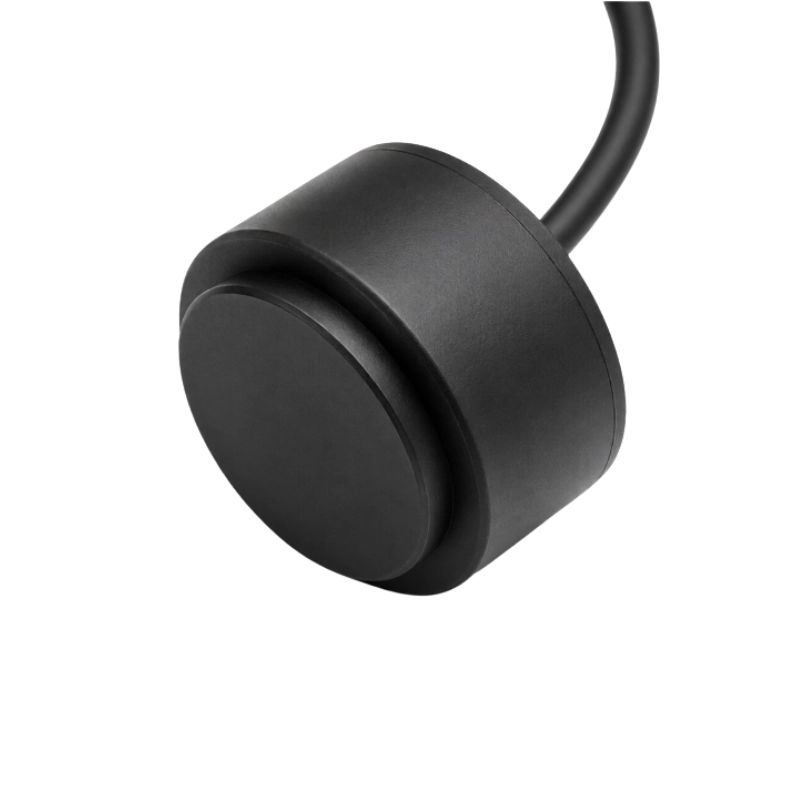

Der BBDM-200K-UW ist ein 200-kHz-Ultraschallwandler für Unterwasser-Tiefenmessung, Abstandsmessung und Zielerkennung. Sein schmaler 14°-Strahl unterstützt Unterwasser-Positionierung, Näherungsmessung, Hinderniserkennung und Echolot-Systeme zur Fischortung.
Hauptmerkmale
- 200 kHz zentrale Arbeitsfrequenz
- Schmaler 14°-Strahl
- Sende- und Empfangsbetrieb
- ABS-Gehäuse mit fest angeschlossenem Kabel
- Geeignet für Unterwasser-Abstandsmessung und Zielerkennung
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Arbeitsfrequenz | 200 ± 4 kHz |
| Piezoelektrisches Material | PZT-4 |
| Strahlwinkel (-3 dB) | 14° ±1° |
| Sendeempfindlichkeit | 161 dB/V |
| Empfangsempfindlichkeit | -190 dB |
| Parallelwiderstand in Luft | 500 Ω ±30% |
| Statische Kapazität | 1500 pF ±15%, einschließlich Kabel |
| Nennleistung | 20 W |
| Betriebstemperatur | -20 bis 70°C |
| Gehäusematerial | ABS |
| Kabellänge | 6 m |
| Gewicht | 30 g |
Anwendungen
- Unterwasser-Tiefen- und Abstandsmessung
- Unterwasser-Positionierung und Näherungserkennung
- Hinderniserkennung unter Wasser
- Fischortungssysteme
