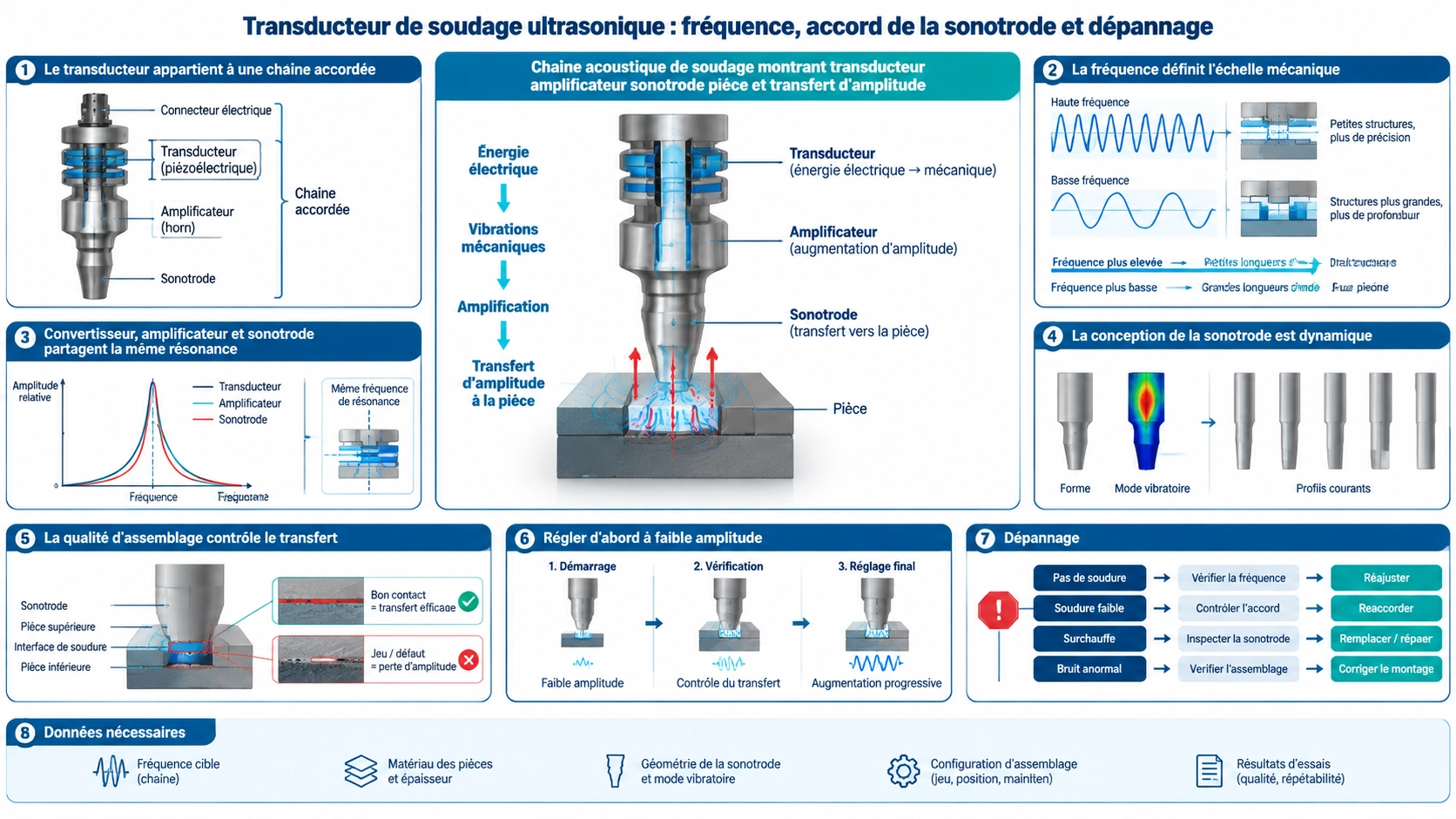

Le transducteur appartient à une chaîne accordée
Le transducteur convertit la tension du générateur en vibration mécanique. Il se raccorde à un amplificateur et une sonotrode qui transmettent l’amplitude à la pièce. Convertisseur, amplificateur, sonotrode, interfaces, générateur et outillage forment un système accordé.
Remplacer seulement selon fréquence et puissance est risqué. Résonance, impédance, capacité, fixation, diamètre, précharge, amplitude et masse doivent correspondre. Matériau, joint, force et contrôle influencent aussi le résultat.
La fréquence définit l’échelle mécanique
Les systèmes de 20 kHz utilisent souvent des sonotrodes plus grandes, un déplacement élevé et une forte puissance. Les fréquences supérieures conviennent à des ensembles plus petits. La longueur d’onde détermine les dimensions des composants résonants.
Le BBWD-20KP2000 20 kHz 2000 W est un composant convertisseur ; sa valeur ne définit pas seule la sonotrode, la force ou la cadence d’une machine.
Convertisseur, amplificateur et sonotrode partagent la même résonance
Le convertisseur crée la vibration, l’amplificateur change l’amplitude et fournit un nœud, la sonotrode agit sur le joint. Tous doivent être conçus pour la fréquence et assemblés avec des interfaces propres et une précharge correcte.
Les gains se multiplient. Une amplitude excessive fissure la sonotrode, endommage le transducteur, marque la pièce ou surcharge le générateur.
La conception de la sonotrode est dynamique
La sonotrode doit résonner dans le mode longitudinal voulu tout en fournissant la face de contact. Longueur, sections, fentes, matériau, filetage et outillage affectent fréquence et contrainte. Les formes complexes demandent une analyse et un contrôle après usinage.
Embouts, revêtements ou montages peuvent déplacer la fréquence. Balayez la chaîne assemblée et évitez les modes de flexion ou torsion.
La qualité d’assemblage contrôle le transfert
Nettoyez les interfaces, retirez bavures et dommages, appliquez la procédure de goujon et couple. Mauvais couple, filetage abîmé, saleté ou faces non parallèles chauffent et déstabilisent.
Serrez au niveau de la bride nodale. Contraindre un ventre vibratoire ou la sonotrode modifie la résonance. Les câbles ne doivent pas charger latéralement le convertisseur.
Régler d’abord à faible amplitude
Utilisez le balayage du générateur ou un analyseur d’impédance pour trouver résonance et modes concurrents. Commencez à faible amplitude et observez suivi, courant, phase, température et bruit.
Augmentez amplitude, force et temps avec des pièces représentatives. Définissez des fenêtres d’énergie, puissance, écrasement, temps ou force et conservez une base saine.
Dépannage
- Surcharge au démarrage : désaccord, fissure, interface, câblage ou masse.
- Échauffement : couple, faces, fréquence, refroidissement et service.
- Faible amplitude : sortie, gain, réglage, précharge et contraintes.
- Soudure variable : ajustement, joint, support, force, amplitude et matière.
- Fissures répétées : concentration de contrainte, gain, modes et charge.
N’augmentez pas l’amplitude pour masquer un problème mécanique.
Données nécessaires
Fournissez fréquence, générateur, tension, puissance, capacité, impédance, dessin d’interface, masses, montage, amplitude, service, refroidissement, matériau, joint et critères. Pour un remplacement, ajoutez les balayages disponibles.
La présentation du soudage ultrasonique par TWI explique le mécanisme du procédé et le rôle de la sonotrode, de la pression et des vibrations. Pour développer la chaîne acoustique, coordonnez générateur et convertisseur avec le guide d’adaptation électrique, conservez une référence saine grâce au guide d’essai des transducteurs et consultez le guide de remplacement avant de monter un convertisseur aux valeurs nominales proches.
FAQ
Tout convertisseur 20 kHz convient-il à toute sonotrode 20 kHz ?
Non. Les interfaces, la résonance, l’amplitude, la charge et le générateur doivent correspondre.
Rôle de l’amplificateur ?
Il modifie l’amplitude et fournit normalement la fixation nodale.
Pourquoi le générateur perd-il le verrouillage ?
Une fissure, un desserrage, un échauffement, une sonotrode inadéquate, des modes concurrents, la charge ou une connexion peuvent en être la cause.
Tester sans pièce ?
Un balayage faible est utile, mais la validation doit inclure outillage, pièces, force et cycle réels.
