Présentation du BBWD-20KP2000

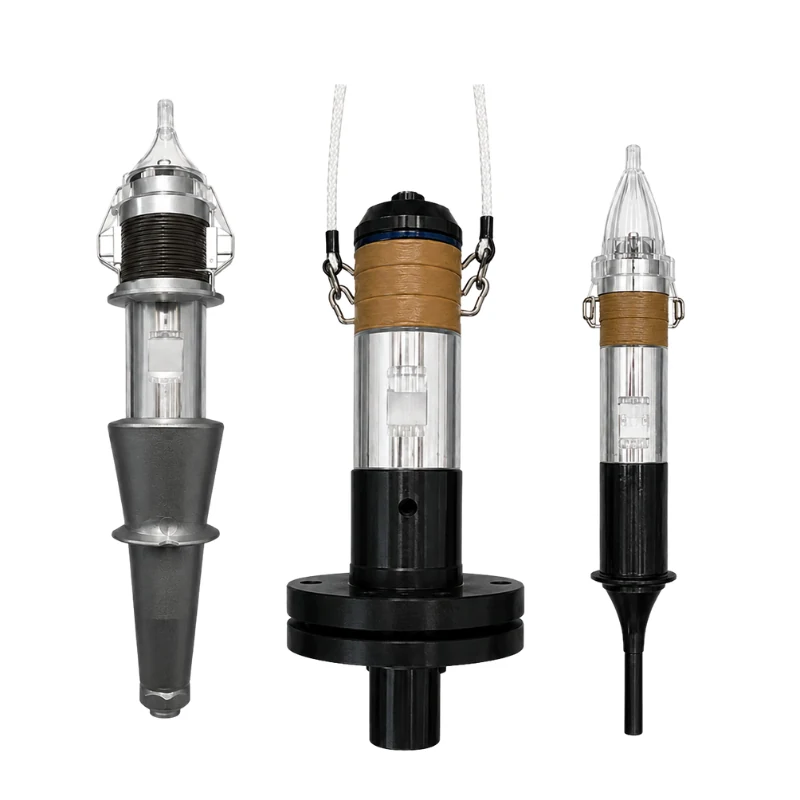

Le BBWD-20KP2000 est un transducteur piézoélectrique destiné aux équipements industriels de soudage par ultrasons. Sa fréquence nominale est de 20 kHz et sa puissance nominale de 2 000 W. Il convertit l’énergie électrique haute fréquence fournie par un générateur ultrasonique en vibrations mécaniques, ensuite transmises à la zone de soudage par un amplificateur mécanique et une sonotrode.
La gamme comprend des fréquences nominales de 15, 18, 20, 28 et 35 kHz, pour des puissances nominales allant de 300 à 2 600 W. Le choix dépend de la fréquence du générateur, de la puissance requise et de l’espace disponible pour l’intégration.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Modèle | BBWD-20KP2000 |
| Fréquence nominale | 20 kHz |
| Fréquence de résonance | 19,8 ± 0,3 kHz |
| Capacité statique | 17 000–18 000 pF |
| Impédance à la résonance | ≤ 10 Ω |
| Puissance nominale | 2 000 W |
| Diamètre | 50 mm |
| Hauteur | 112 mm |
Points forts
- Conçu pour les équipements industriels de soudage par ultrasons
- Structure piézoélectrique précontrainte par boulon
- Compatible avec les générateurs ultrasoniques, les amplificateurs mécaniques et les sonotrodes
- Plusieurs configurations de fréquence et de puissance disponibles
- Différents diamètres et hauteurs pour faciliter l’intégration aux équipements
Configurations disponibles
| Modèle | Fréquence de résonance | Capacité statique | Impédance à la résonance | Puissance nominale | Diamètre | Hauteur |
|---|---|---|---|---|---|---|
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9 000–10 000 pF | ≤ 15 Ω | 2 600 W | 60 mm | 163 mm |
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12 500–13 500 pF | ≤ 15 Ω | 2 600 W | 60 mm | 163 mm |
| BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17 000–18 000 pF | ≤ 10 Ω | 2 000 W | 50 mm | 130 mm |
| BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17 000–18 000 pF | ≤ 10 Ω | 2 000 W | 50 mm | 112 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10 500–11 000 pF | ≤ 10 Ω | 1 500 W | 50 mm | 117 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10 500–11 000 pF | ≤ 10 Ω | 1 500 W | 50 mm | 125 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13 500–14 000 pF | ≤ 10 Ω | 1 500 W | 50 mm | 130 mm |
| BBWD-28KP800 | 27,8 ± 0,3 kHz | 7 200–8 200 pF | ≤ 10 Ω | 800 W | 38 mm | 92 mm |
| BBWD-28KP500 | 27,8 ± 0,3 kHz | 3 900–4 300 pF | ≤ 20 Ω | 500 W | 25 mm | 88 mm |
| BBWD-35KP300 | 34,8 ± 0,3 kHz | 1 900–2 100 pF | ≤ 30 Ω | 300 W | 25 mm | 70 mm |
Applications courantes
- Soudage par ultrasons de pièces en plastique
- Soudage de non-tissés et de matériaux synthétiques
- Emballage, scellage et assemblage industriel
- Découpe ultrasonique et équipements connexes de transformation industrielle
- Systèmes automatisés de soudage par ultrasons
Critères de sélection
La fréquence nominale du transducteur doit correspondre à celle du générateur ultrasonique, de l’amplificateur mécanique et de la sonotrode. La puissance requise, l’espace de montage, les conditions de charge et le matériau à traiter doivent également être vérifiés avant de retenir la configuration définitive.
