Descripción del producto

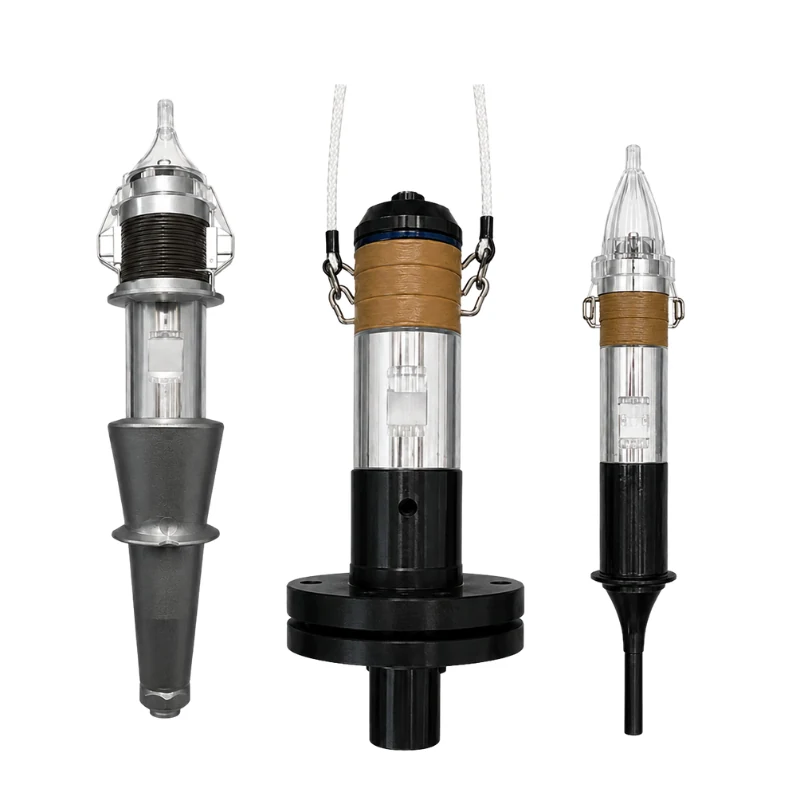

BBWD-20KP2000 es un transductor piezoeléctrico para equipos industriales de soldadura por ultrasonidos. Con una frecuencia nominal de 20 kHz y una potencia nominal de 2.000 W, convierte la energía eléctrica de alta frecuencia suministrada por el generador ultrasónico en vibración mecánica. A continuación, el booster y la sonotroda transmiten esa vibración a la zona de soldadura.
La gama incluye frecuencias nominales de 15, 18, 20, 28 y 35 kHz, con potencias nominales de 300 a 2.600 W. La selección debe basarse en la frecuencia del generador, la potencia requerida y el espacio de instalación disponible.
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Modelo | BBWD-20KP2000 |
| Frecuencia nominal | 20 kHz |
| Frecuencia de resonancia | 19,8 ± 0,3 kHz |
| Capacitancia estática | 17000–18000 pF |
| Impedancia de resonancia | ≤10 Ω |
| Potencia nominal | 2.000 W |
| Diámetro | 50 mm |
| Altura | 112 mm |
Características del producto
- Diseñado para equipos industriales de soldadura por ultrasonidos
- Construcción piezoeléctrica pretensada por perno
- Compatible con generadores ultrasónicos, boosters y sonotrodos
- Múltiples configuraciones de frecuencia y potencia disponibles
- Diferentes diámetros y alturas para la integración en equipos
Configuraciones disponibles
| Modelo | Frecuencia de resonancia | Capacitancia estática | Impedancia de resonancia | Potencia nominal | Diámetro | Altura |
|---|---|---|---|---|---|---|
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm |
| BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm |
| BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm |
| BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm |
| BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm |
Aplicaciones típicas
- Soldadura ultrasónica de componentes plásticos
- Soldadura de materiales no tejidos y sintéticos
- Embalaje, sellado y ensamblaje industrial
- Corte ultrasónico y equipos relacionados de procesamiento industrial
- Sistemas automatizados de soldadura por ultrasonidos
Consideraciones de selección
La frecuencia nominal del transductor debe coincidir con la del generador ultrasónico, el booster y la sonotroda. Antes de seleccionar la configuración final, también deben confirmarse la potencia requerida, el espacio de instalación, las condiciones de carga y el material que se va a procesar.
