Produktübersicht

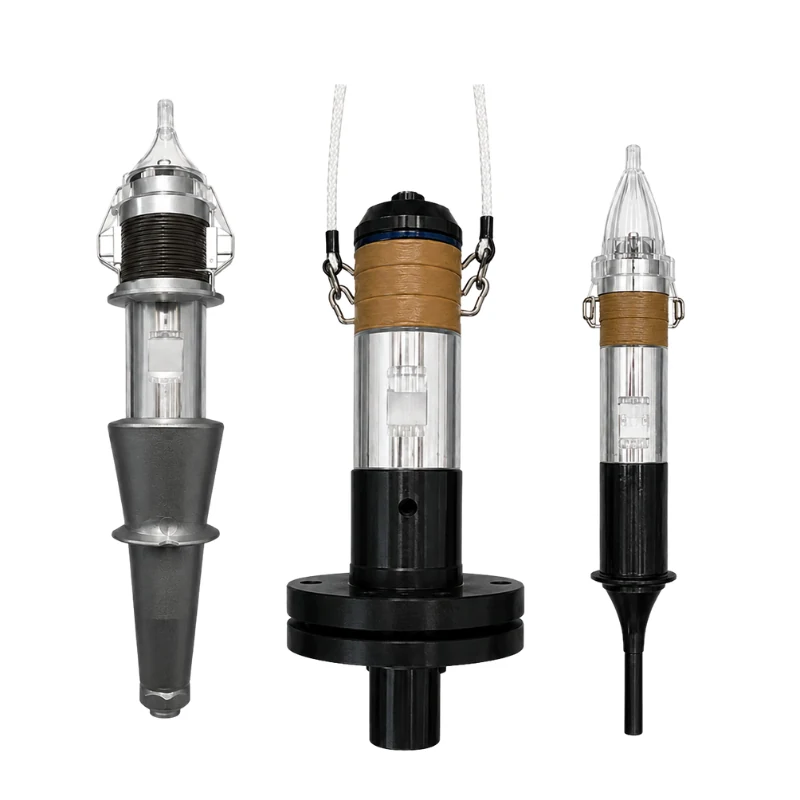

BBWD-20KP2000 ist ein piezoelektrischer Wandler für industrielle Ultraschallschweißanlagen. Mit einer Nennfrequenz von 20 kHz und einer Nennleistung von 2.000 W wandelt er die vom Ultraschallgenerator bereitgestellte Hochfrequenzenergie in mechanische Schwingung um. Booster und Sonotrode übertragen diese Schwingung anschließend auf den Schweißbereich.
Die Baureihe umfasst Nennfrequenzen von 15, 18, 20, 28 und 35 kHz sowie Nennleistungen von 300 bis 2.600 W. Die Auswahl sollte sich nach der Generatorfrequenz, der erforderlichen Leistung und dem verfügbaren Einbauraum richten.
Hauptspezifikationen
| Parameter | Wert |
|---|---|
| Modell | BBWD-20KP2000 |
| Nennfrequenz | 20 kHz |
| Resonanzfrequenz | 19,8 ± 0,3 kHz |
| Statische Kapazität | 17000–18000 pF |
| Resonanzimpedanz | ≤10 Ω |
| Nennleistung | 2.000 W |
| Durchmesser | 50 mm |
| Höhe | 112 mm |
Produkteigenschaften
- Für industrielle Ultraschallschweißanlagen ausgelegt
- Vorgespannt verschraubte piezoelektrische Konstruktion
- Kompatibel mit Ultraschallgeneratoren, Boostern und Sonotroden
- Mehrere Frequenz- und Leistungskonfigurationen verfügbar
- Unterschiedliche Durchmesser und Höhen für die Geräteintegration
Verfügbare Konfigurationen
| Modell | Resonanzfrequenz | Statische Kapazität | Resonanzimpedanz | Nennleistung | Durchmesser | Höhe |
|---|---|---|---|---|---|---|
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm |
| BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm |
| BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm |
| BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm |
| BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm |
| BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm |
Typische Anwendungen
- Ultraschallschweißen von Kunststoffteilen
- Schweißen von Vliesstoffen und synthetischen Materialien
- Verpackung, Versiegelung und industrielle Montage
- Ultraschallschneiden und zugehörige industrielle Verarbeitungsanlagen
- Automatisierte Ultraschallschweißsysteme
Auswahlhinweise
Die Nennfrequenz des Wandlers muss mit dem Ultraschallgenerator, dem Booster und der Sonotrode übereinstimmen. Vor der endgültigen Auswahl sollten außerdem die benötigte Leistung, der verfügbare Einbauraum, die Lastbedingungen und das zu bearbeitende Material geprüft werden.
