BBWD-20KP2000 产品概述

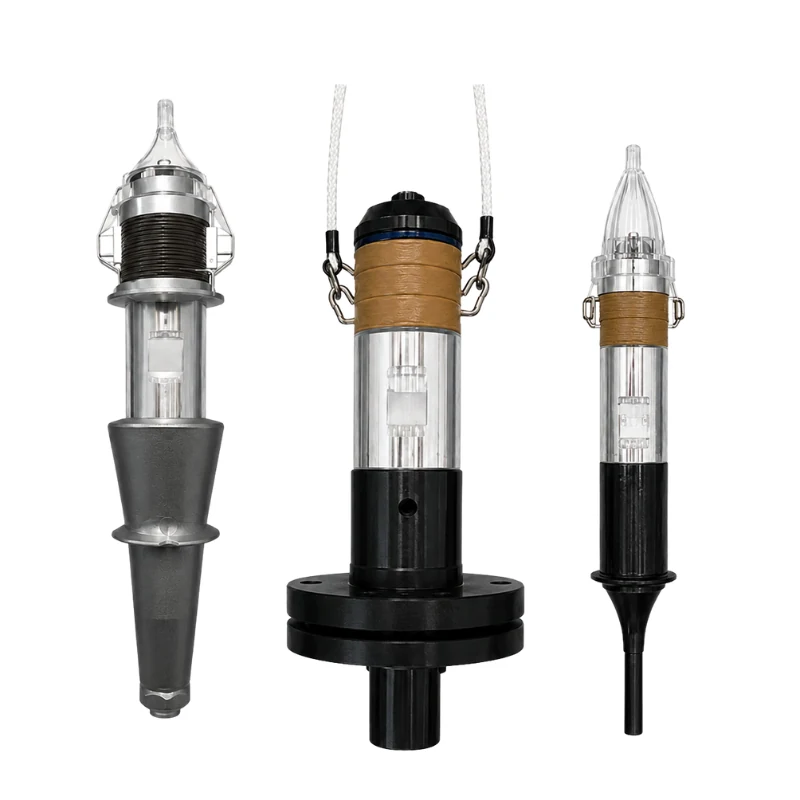

BBWD-20KP2000 是一款用于工业超声波焊接设备的压电换能器，标称频率为 20 kHz，标称功率为 2000 W。它将超声波发生器输出的高频电能转换为机械振动，再通过变幅杆和焊头把振动能量传递至焊接区域。
该系列可提供 15 kHz、18 kHz、20 kHz、28 kHz 和 35 kHz 等标称频率，标称功率覆盖 300–2600 W。具体配置应根据发生器频率、设备所需功率和可用安装空间进行选择。
主要技术参数
| 参数 | 数值 |
|---|---|
| 型号 | BBWD-20KP2000 |
| 标称频率 | 20 kHz |
| 谐振频率 | 19.8 ± 0.3 kHz |
| 静态电容 | 17000–18000 pF |
| 谐振阻抗 | ≤10 Ω |
| 标称功率 | 2000 W |
| 外径 | 50 mm |
| 高度 | 112 mm |
产品特点
- 适用于工业超声波焊接设备
- 采用压电陶瓷夹心式结构
- 可与超声波发生器、变幅杆及焊头配套使用
- 提供多种标称频率和功率配置
- 可根据设备集成空间选择不同外径和高度
可选配置
| 型号 | 谐振频率 | 静态电容 | 谐振阻抗 | 标称功率 | 外径 | 高度 |
|---|---|---|---|---|---|---|
| BBWD-15KP2600 | 14.8 ± 0.3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-15KP2600 | 14.8 ± 0.3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm |
| BBWD-18KP2000 | 17.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm |
| BBWD-20KP2000 | 19.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm |
| BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm |
| BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm |
| BBWD-20KP1500 | 19.8 ± 0.3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm |
| BBWD-28KP800 | 27.8 ± 0.3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm |
| BBWD-28KP500 | 27.8 ± 0.3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm |
| BBWD-35KP300 | 34.8 ± 0.3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm |
典型应用
- 塑料零部件超声波焊接
- 无纺布及合成材料焊接
- 包装封口与工业装配
- 超声波切割及相关工业加工设备
- 自动化超声波焊接系统
选型要点
换能器的标称频率必须与超声波发生器、变幅杆和焊头相匹配。确定最终配置前，还应确认设备所需功率、安装空间、负载条件和待加工材料。
