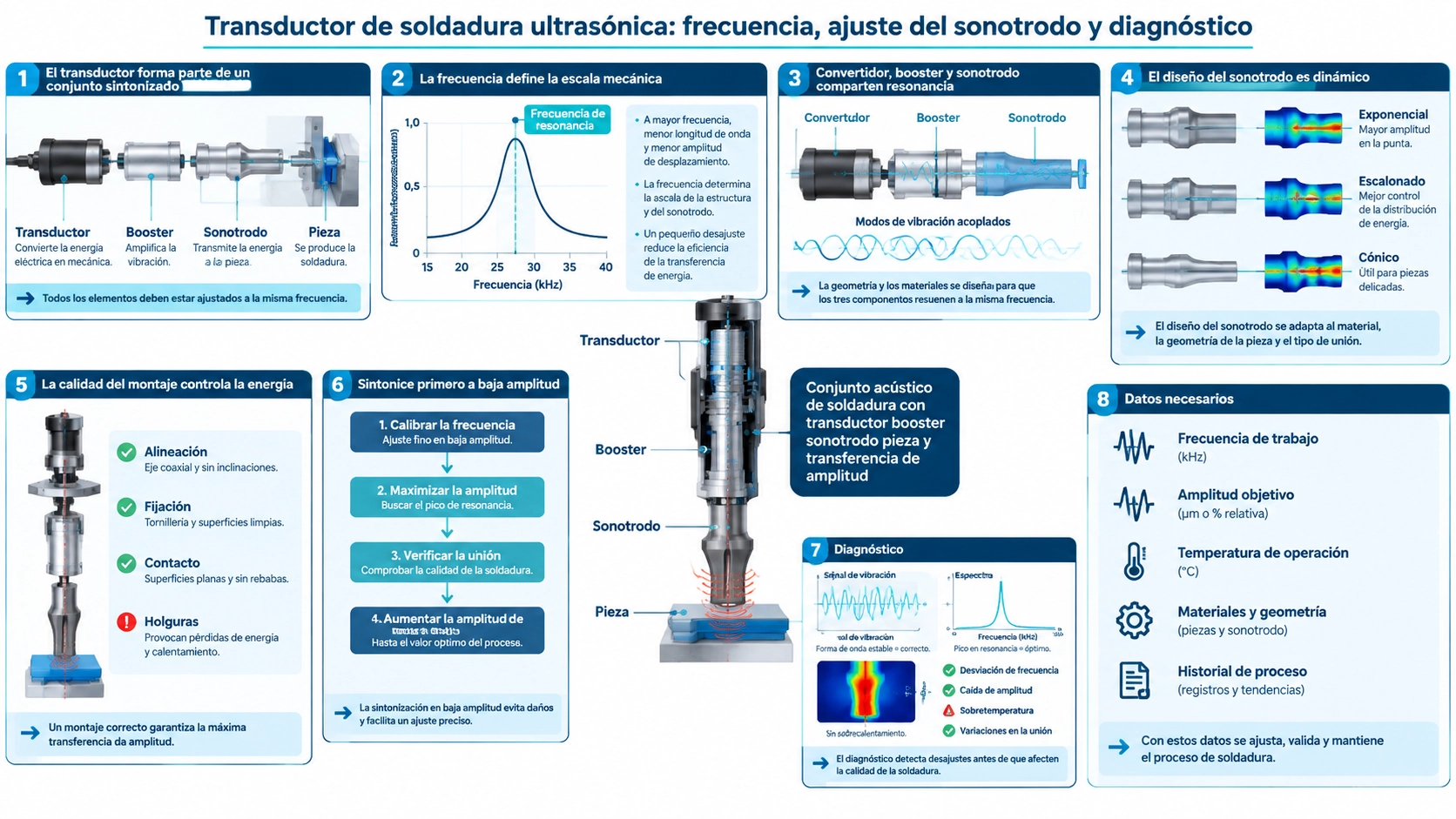

El transductor forma parte de un conjunto sintonizado
El transductor convierte tensión del generador en vibración. Se conecta a booster y sonotrodo que llevan la amplitud a la pieza. Convertidor, booster, sonotrodo, interfaces, generador y útil forman un sistema sintonizado.
Sustituir solo por frecuencia y potencia es arriesgado. Resonancia, impedancia, capacitancia, fijación, diámetro, precarga, amplitud y masa deben coincidir. Material, junta, fuerza y control también cuentan.
La frecuencia define la escala mecánica
Los sistemas de 20 kHz suelen admitir sonotrodos mayores, desplazamiento alto y potencia industrial. Las frecuencias superiores usan componentes menores. La longitud de onda fija dimensiones resonantes.
El BBWD-20KP2000 de 20 kHz y 2000 W es un convertidor; su potencia no define por sí sola sonotrodo, fuerza o ciclo.
Convertidor, booster y sonotrodo comparten resonancia
El convertidor vibra, el booster cambia amplitud y aporta nodo, y el sonotrodo entrega movimiento. Todos deben diseñarse para la frecuencia e instalarse con interfaces limpias y precarga correcta.
Las ganancias se multiplican. Exceso de amplitud agrieta el sonotrodo, daña el transductor, marca piezas o sobrecarga el generador.
El diseño del sonotrodo es dinámico
Debe resonar en modo longitudinal y aportar la cara requerida. Longitud, secciones, ranuras, material, rosca y detalles afectan frecuencia y tensión. Formas complejas requieren análisis y verificación.
Puntas, recubrimientos o útiles desplazan frecuencia. Escanee el conjunto y evite modos de flexión o torsión.
La calidad del montaje controla la energía
Limpie interfaces, elimine rebabas y aplique el procedimiento de espárrago y par. Par incorrecto, rosca dañada, suciedad o caras no paralelas generan calor e inestabilidad.
Sujete en la brida nodal. Restringir un antinodo o el sonotrodo cambia la resonancia. Cables y refrigeración no deben aplicar carga lateral.
Sintonice primero a baja amplitud
Use barrido o analizador para encontrar resonancia y modos competidores. Empiece bajo y observe seguimiento, corriente, fase, temperatura y ruido.
Aumente amplitud, fuerza y tiempo con piezas reales. Defina ventanas de energía, potencia, colapso, tiempo o fuerza y guarde una línea base.
Diagnóstico
- Sobrecarga inicial: desajuste, grieta, interfaz, cableado o masa.
- Calor: par, caras, frecuencia, refrigeración y ciclo.
- Baja amplitud: salida, ganancia, sintonía, precarga y restricciones.
- Soldadura variable: ajuste, junta, útil, fuerza, amplitud y material.
- Grietas repetidas: tensión, ganancia, modos y carga.
No aumente amplitud para ocultar un problema mecánico.
Datos necesarios
Indique frecuencia, generador, tensión, potencia, capacitancia, impedancia, interfaz, masas, montaje, amplitud, ciclo, refrigeración, material, junta y criterios. Para sustitución, añada barridos disponibles.
La descripción de TWI sobre soldadura ultrasónica explica el mecanismo del proceso y las funciones del sonotrodo, la presión y la vibración. Para desarrollar el conjunto acústico, coordine generador y convertidor con la guía de adaptación del circuito, conserve una referencia sana con la guía de ensayo de transductores y consulte la guía de sustitución antes de instalar un convertidor nominalmente similar.
Preguntas frecuentes
¿Cualquier convertidor de 20 kHz sirve con cualquier sonotrodo?
No. Interfaces, resonancia, amplitud, carga y generador deben coincidir.
¿Qué hace el booster?
Cambia la amplitud y normalmente aporta el montaje nodal.
¿Por qué se pierde el bloqueo de frecuencia?
Grieta, holgura, calor, sonotrodo inadecuado, modos, carga o conexión.
¿Se prueba sin piezas?
Un barrido bajo es útil, pero la validación debe incluir útil, piezas, fuerza y ciclo reales.
