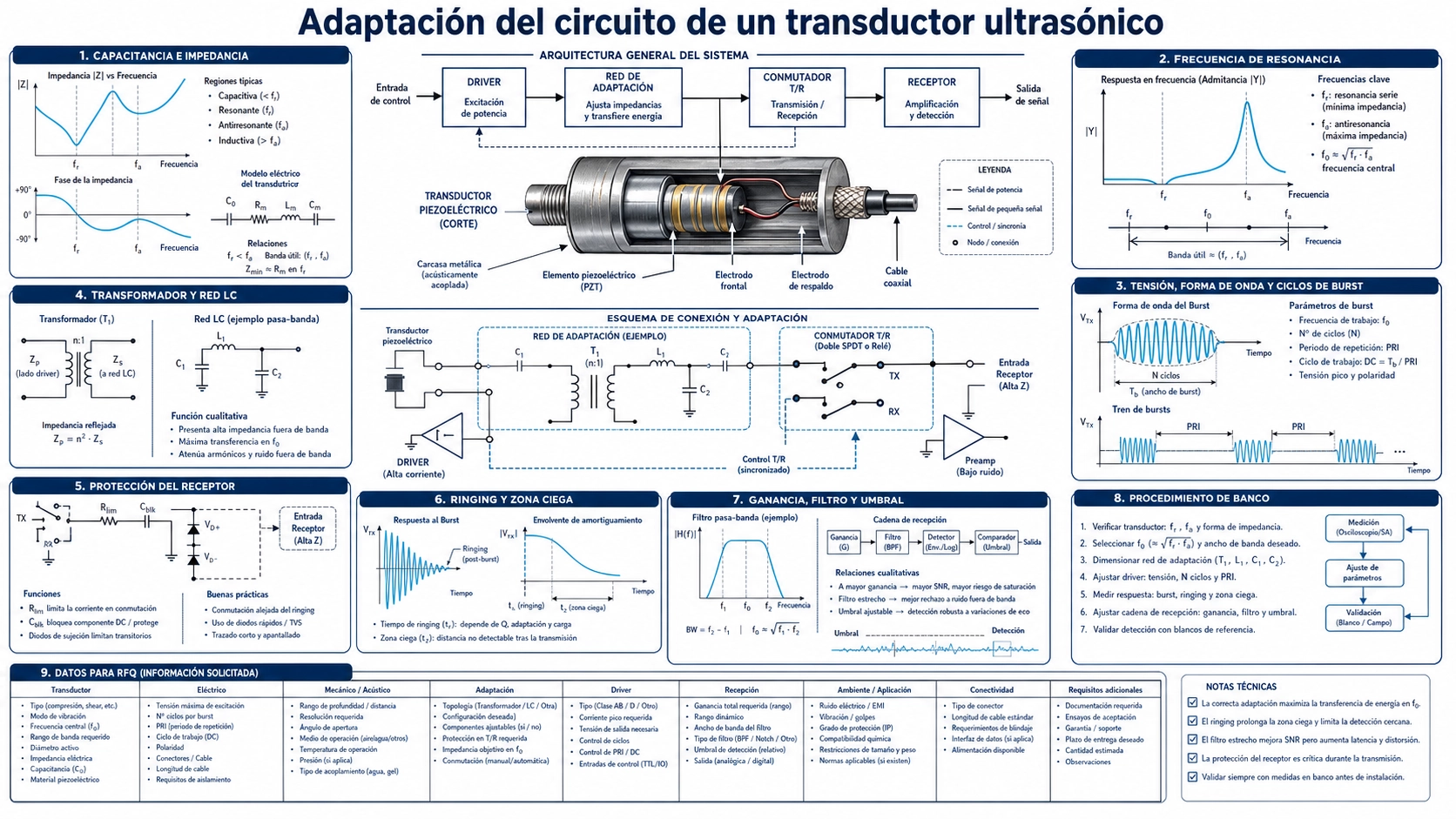

Un transductor ultrasónico forma parte de un sistema eléctrico y acústico
Que un transductor tenga la frecuencia nominal correcta no significa que sea compatible automáticamente con un circuito existente. La potencia transmitida, la corriente requerida, el tiempo de recuperación, la sensibilidad de recepción, la zona ciega, la inmunidad al ruido y la fiabilidad a largo plazo dependen de la interacción entre el elemento piezoeléctrico, la carcasa, el cable, el driver, la red de adaptación, el conmutador de transmisión-recepción, la protección, el frente analógico y los ajustes de procesamiento de señal.
Este artículo se centra en la integración a nivel de circuito. Para la información más amplia necesaria en una consulta de personalización, consulte nuestra guía para especificar un transductor ultrasónico personalizado.
Comience con datos eléctricos medidos, no solo con una etiqueta de frecuencia
Solicite o mida la curva de impedancia alrededor de la banda de funcionamiento prevista. Los valores importantes incluyen las frecuencias de resonancia y antirresonancia, la magnitud y fase de la impedancia, la capacitancia estática, la pérdida dieléctrica cuando sea relevante, la sensibilidad, la excitación admisible y la condición de prueba. La carcasa, el encapsulado, la longitud del cable, el montaje, la temperatura y la variación de producción pueden desplazar estos valores.
| Parámetro | Por qué lo necesita el diseñador del circuito |
|---|---|
| Capacitancia estática | Define la corriente reactiva e influye en los requisitos del driver, el conmutador y la sintonización |
| Frecuencia e impedancia de resonancia | Ayuda a elegir la frecuencia de burst y estimar la carga eléctrica |
| Ancho de banda o Q | Afecta el arranque, el ringing, la duración del pulso y la tolerancia de frecuencia |
| Condición máxima de excitación | Protege la cerámica, los electrodos, las uniones y la carcasa frente a sobreesfuerzos |
| Sensibilidad de recepción | Influye en la ganancia, el piso de ruido, el umbral y el alcance máximo |
La capacitancia determina la corriente reactiva
Lejos de la resonancia, un transductor piezoeléctrico presenta un componente capacitivo importante. En una aproximación sinusoidal, la corriente reactiva aumenta con la frecuencia, la capacitancia y la tensión. Por ello, un transductor con mayor capacitancia puede exigir mucha más corriente al driver aunque el requisito de salida mecánica parezca igual.
La selección del driver debe considerar la corriente de pico, las pérdidas de conmutación, la impedancia de fuente, el ciclo de trabajo, la frecuencia de repetición y la caída de la alimentación. Un pin de microcontrolador de baja tensión rara vez es un driver directo adecuado para un transductor industrial. Según la tensión y la potencia se utilizan etapas buffer, medios puentes, puentes completos, excitación mediante transformador o drivers ultrasónicos dedicados.
Elija la frecuencia de funcionamiento con el conjunto completo
La frecuencia nominal impresa en una muestra es solo el punto de partida. La mejor frecuencia de transmisión puede estar cerca de una región de resonancia serie, pero el punto óptimo depende de la salida acústica, el ancho de banda, la resonancia de la carcasa, el comportamiento del receptor, la deriva térmica y la aplicación. Excitar exactamente en la impedancia mínima puede maximizar la corriente eléctrica sin proporcionar necesariamente la mejor respuesta de pulsos cortos.
Caracterice el transductor completo con su cable y montaje finales. Barra un rango de frecuencias seguro y compare la amplitud transmitida, el eco recibido, la corriente, el tiempo de arranque y la caída del ringing. Para producción, defina una ventana de frecuencia aceptable en lugar de ajustar un circuito a una única muestra ideal.
Tensión de excitación, forma de onda, ciclos de burst y ciclo de trabajo
Los transductores ultrasónicos pueden excitarse con ondas cuadradas, señales diferenciales, bursts acoplados por transformador o bursts sinusoidales conformados. El esfuerzo relevante no es simplemente la tensión de alimentación. Confirme si el límite del transductor se expresa como pico, pico a pico, RMS, seno continuo, burst corto, número de ciclos, ciclo de trabajo u otra condición.
- Más ciclos de burst pueden aumentar la energía acústica, pero prolongan el arranque y el ringing.
- Una tensión mayor puede aumentar la salida, pero también la corriente, el esfuerzo dieléctrico, el calentamiento y el esfuerzo mecánico.
- Una frecuencia de repetición mayor eleva la potencia media aunque cada burst sea corto.
- La excitación asimétrica o una polarización de continua pueden crear esfuerzos innecesarios y deben evaluarse con cuidado.
No aumente la tensión para compensar un montaje mecánico deficiente, una frecuencia incorrecta, una geometría de objetivo inadecuada o un receptor ruidoso.
Cuándo resulta útil un transformador o una red de adaptación
Un transformador puede elevar la tensión, ofrecer flexibilidad topológica y transformar la impedancia, pero también añade inductancia de fuga, corriente magnetizante, límites de saturación, pérdidas, tamaño y su propia resonancia. Una red de adaptación LC puede reducir la carga reactiva o dar forma al ancho de banda, aunque una sintonización estrecha puede volverse sensible a la tolerancia del transductor y a la temperatura.
Diseñe la red a partir de la impedancia medida, en lugar de copiar un valor genérico de otro transductor. Verifique la forma de onda en los terminales reales del transductor con una sonda diferencial o de alta tensión adecuada. Una forma de onda limpia del driver no garantiza una respuesta mecánica óptima.
Conmutación de transmisión-recepción y protección de entrada
Los sistemas de eco con un solo transductor deben aplicar una señal de transmisión relativamente alta y después detectar un eco mucho menor en el mismo nodo. El receptor necesita aislamiento o limitación durante la transmisión y una recuperación rápida después. Entre los enfoques habituales están los conmutadores analógicos, limitadores con diodos o MOSFET, acoplamiento por transformador, redes de resistencias y frentes analógicos ultrasónicos dedicados.
Los componentes de protección añaden capacitancia y fugas. Si son demasiado fuertes, reducen la sensibilidad de recepción o deforman la respuesta del transductor. Si son demasiado débiles, el preamplificador puede saturarse o dañarse. Compruebe la tensión transitoria máxima, el tiempo de recuperación, el rango de modo común, el comportamiento ante sobrecarga y el desplazamiento residual después del burst.
El ringing crea la zona ciega práctica
Cuando termina el burst eléctrico, la energía eléctrica y mecánica almacenada se extingue con el tiempo. Esta oscilación residual es el ringing. Mientras es intenso, el receptor no puede distinguir el eco de un objetivo cercano de la propia caída del transductor. La zona ciega resultante depende de Q, la carcasa, los ciclos de excitación, la tensión, la adaptación, la recuperación del receptor, el umbral y el procesamiento de señal.
| Método | Beneficio posible | Compromiso |
|---|---|---|
| Reducir los ciclos de burst | Arranque y caída más cortos | Menor energía transmitida |
| Amortiguación o frenado activo | Caída eléctrica más rápida | Más temporización y esfuerzo en los componentes |
| Transductor de banda más ancha | Respuesta de pulso más corta | Puede reducir la sensibilidad máxima |
| Transmisor y receptor separados | El receptor puede recuperarse antes | Estructura mayor y posibles acoplamientos acústicos |
| Umbral más alto durante la recuperación | Evita disparos falsos | Puede perder ecos débiles muy cercanos |
Ganancia del receptor, filtrado, detección de envolvente y umbral
El receptor debe manejar un rango dinámico amplio: primero una gran energía residual de transmisión y después ecos débiles que disminuyen con la distancia y la reflectividad del objetivo. Una cadena práctica puede incluir ganancia de bajo ruido, filtrado pasabanda, ganancia programable o variable en el tiempo, detección de envolvente o muestreo directo y umbrales adaptativos.
Ajuste el filtro alrededor del espectro real recibido, no solo de la etiqueta nominal. Un filtrado excesivamente estrecho puede deformar pulsos cortos o fallar cuando cambia la frecuencia. Una ganancia excesiva cerca del evento de transmisión puede saturar la cadena. Registre el ruido ultrasónico ambiental, la interferencia eléctrica y la captación del cable antes de fijar los umbrales.
Procedimiento práctico de adaptación en banco
- Mida la capacitancia y la impedancia en el rango de frecuencia y temperatura previsto.
- Confirme la tensión de burst, los ciclos, el ciclo de trabajo y el montaje mecánico admisibles.
- Comience con tensión y frecuencia de repetición conservadoras.
- Observe la tensión y la corriente en los terminales del transductor.
- Mida el arranque, la caída del ringing, la amplitud del eco y la recuperación del receptor.
- Compare varios transductores de distintos lotes de producción.
- Pruebe las distancias mínima y máxima, objetivos débiles, temperatura y tolerancia de alimentación.
- Fije los valores de los componentes solo después de validar el sistema completo.
Los informes de aplicación de Texas Instruments sobre hardware y software del módulo PGA460 y fundamentos de detección ultrasónica muestran la relación entre selección del transductor, topología de excitación, ajuste, ringing y configuración del receptor.
Información que debe proporcionar para recibir asistencia de circuito
- Aplicación, medio, objetivo, alcance y zona ciega requerida
- Frecuencia nominal y ancho de banda aceptable
- Capacitancia medida y curva de impedancia
- Topología del driver, tensión de alimentación y forma de onda máxima en los terminales
- Ciclos de burst, frecuencia de repetición y ciclo de trabajo
- Funcionamiento unidireccional o de eco
- Longitud del cable, blindaje, conector y puesta a tierra
- Arquitectura del receptor, ganancia, filtro, umbral y método de muestreo
- Temperatura, presión, carcasa, montaje y restricciones ambientales
Preguntas frecuentes
¿Pueden dos transductores de 40 kHz usar el mismo circuito?
No necesariamente. La capacitancia, la impedancia, el ancho de banda, la sensibilidad, la carcasa, el cable y el ringing pueden ser distintos aunque ambos indiquen 40 kHz.
¿Una tensión de excitación mayor siempre aumenta el alcance?
Puede aumentar la energía transmitida, pero el alcance puede seguir limitado por el ringing, la saturación del receptor, la reflexión del objetivo, el ruido, el patrón de haz o la atenuación ambiental.
¿Por qué cambia la zona ciega al sustituir el transductor?
La nueva unidad puede tener otro Q, resonancia, capacitancia, respuesta de carcasa o carga de cable, lo que modifica el ringing y la recuperación del receptor.
