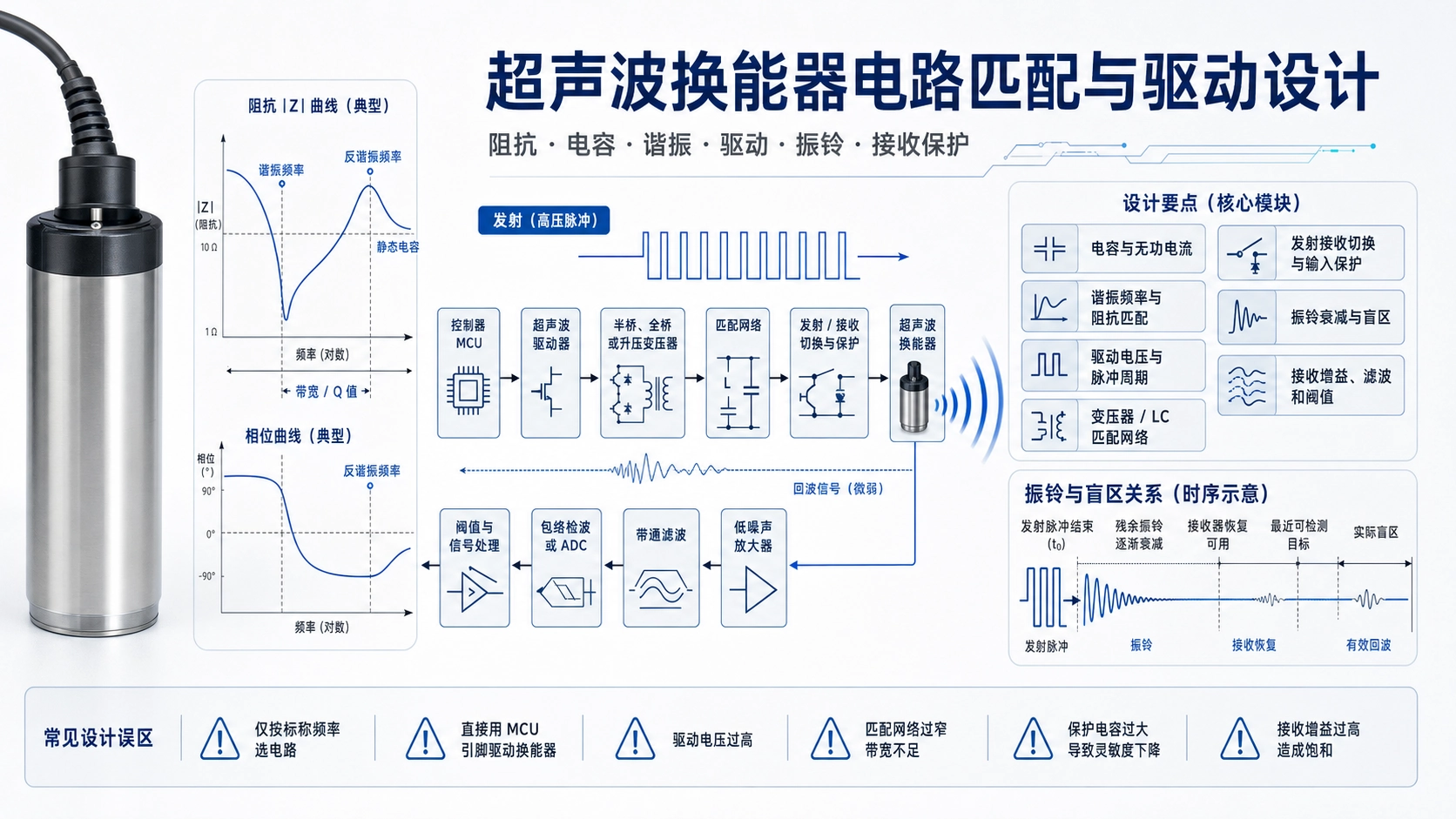

超声波换能器必须与电路和声学结构一起评估
标称频率相同，并不意味着换能器可以直接替换到现有电路。发射强度、电流需求、恢复时间、接收灵敏度、盲区、抗干扰和长期可靠性，取决于压电元件、外壳、灌封、电缆、驱动器、匹配网络、收发切换、保护、模拟前端和算法设置之间的共同作用。
本文聚焦电路级集成。关于定制询价需要提供的完整信息，可参考我们的定制超声波换能器规格说明指南。
从实测电气数据开始，而不是只看频率标签
应获取或测量目标工作频段附近的阻抗曲线。关键数据包括谐振和反谐振频率、阻抗幅值与相位、静态电容、必要时的介电损耗、接收灵敏度、允许驱动条件和测试状态。外壳、灌封、电缆长度、安装方式、温度和批次差异都可能使这些参数变化。
| 参数 | 电路设计中的作用 |
|---|---|
| 静态电容 | 决定无功电流，并影响驱动器、开关和调谐 |
| 谐振频率和阻抗 | 用于选择脉冲频率并估算电气负载 |
| 带宽或Q值 | 影响起振、振铃、脉冲长度和频率容差 |
| 最大驱动条件 | 避免陶瓷、电极、粘接和外壳过应力 |
| 接收灵敏度 | 影响增益、噪声底、阈值和最大量程 |
电容决定驱动器的无功电流需求
在远离谐振区域时，压电换能器通常表现出明显的电容性。以正弦近似，频率、电容和电压越高，无功电流越大。因此，即使机械输出目标不变，电容较大的换能器也可能显著增加驱动电流。
驱动器需要同时考虑峰值电流、开关损耗、源阻抗、占空比、重复频率和电源压降。普通MCU引脚通常不适合直接驱动工业换能器。根据电压和功率，可使用缓冲级、半桥、全桥、变压器升压或专用超声波驱动芯片。
工作频率应按完整组件确定
样品上的标称频率只是起点。最佳发射频率可能接近串联谐振区域，但最终应综合声输出、带宽、外壳共振、接收响应、温漂和目标应用。把频率固定在最低阻抗点，可能只会增加电流，并不一定得到最好的短脉冲响应。
应在最终电缆和安装条件下测试完整换能器。以安全电压扫频，比较发射幅度、回波、电流、起振时间和振铃衰减。量产设计应定义可接受频率窗口，而不是只针对一个“黄金样品”调谐。
驱动电压、波形、脉冲周期和占空比
换能器可以使用方波、差分、变压器耦合或近似正弦脉冲驱动。需要确认的并不是单纯电源电压，而是换能器端子的峰值、峰峰值、RMS、连续正弦、短脉冲、周期数、占空比等实际限制条件。
- 增加脉冲周期可提高声能，但会延长起振和振铃。
- 提高电压会增加输出，同时提高电流、介电应力、发热和机械应力。
- 提高重复频率会增加平均功率，即使单个脉冲很短。
- 不对称驱动或直流偏置可能造成额外应力，应谨慎评估。
不要用提高电压来补偿错误安装、错误频率、不合适目标几何或高噪声接收电路。
何时需要变压器或匹配网络
变压器可以升压、改变阻抗并提供拓扑灵活性，但同时带来漏感、励磁电流、饱和、损耗、体积和新的谐振。电感电容匹配网络可以降低无功负载或调整带宽，但过窄的调谐会对换能器公差和温度变化敏感。
匹配网络应基于实测阻抗设计，不能直接复制另一款换能器的元件值。使用合适的高压或差分探头测量实际换能器端子的波形。驱动器输出看起来干净，并不等于机械响应已经最优。
收发切换与接收端保护
单换能器脉冲回波系统需要先施加较高的发射信号，再在同一节点检测非常微弱的回波。接收器在发射期间需要隔离或钳位，并快速恢复。常见方法包括模拟开关、二极管或MOSFET钳位、变压器耦合、电阻网络和专用超声波模拟前端。
保护器件会增加电容和漏电。保护过重会降低接收灵敏度或改变换能器响应，保护不足则可能让前置放大器饱和甚至损坏。应检查最大瞬态电压、恢复时间、输入共模范围、过载行为和脉冲后的残余偏置。
振铃决定实际盲区
电驱动停止后，换能器中储存的电能和机械能会逐步衰减，这就是振铃。振铃较强时，接收器无法区分近距离目标回波和换能器自身衰减，因此形成实际盲区。盲区受Q值、外壳、脉冲周期、电压、匹配、接收恢复、阈值和算法共同影响。
| 方法 | 可能收益 | 代价 |
|---|---|---|
| 减少脉冲周期 | 缩短起振和衰减 | 发射能量降低 |
| 主动阻尼或制动 | 加快电气衰减 | 时序更复杂，器件应力增加 |
| 使用宽带换能器 | 脉冲响应更短 | 峰值灵敏度可能降低 |
| 独立发射和接收换能器 | 接收端可更早恢复 | 结构更大，并需处理声串扰 |
| 恢复期间提高阈值 | 减少误触发 | 可能漏掉近距离弱回波 |
接收增益、滤波、包络和阈值
接收链需要处理很大的动态范围：先承受发射残余，再检测随距离和目标反射而减弱的回波。实际电路可能包括低噪声增益、带通滤波、可编程或时变增益、包络检波或直接采样，以及自适应阈值。
滤波器应围绕实际接收频谱设计，不能只按标称频率。滤波过窄会扭曲短脉冲或在温漂后失配；发射后增益过高会导致饱和。最终阈值前应测量环境超声噪声、电气干扰和电缆耦合。
实用的台架匹配流程
- 测量目标频率和温度范围内的电容与阻抗。
- 确认允许的脉冲电压、周期、占空比和安装条件。
- 从保守电压和重复频率开始。
- 观察换能器端子的电压和电流。
- 测量起振、振铃衰减、回波幅度和接收恢复。
- 比较不同批次的多个换能器。
- 测试最小和最大距离、弱目标、温度和电源容差。
- 完成系统验证后再锁定元件值。
Texas Instruments关于PGA460模块硬件与软件和超声波检测基础的应用资料，展示了换能器、驱动拓扑、调谐、振铃和接收配置之间的关系。
寻求电路支持时应提供的信息
- 应用、介质、目标、量程和盲区要求
- 标称频率和允许带宽
- 实测电容和阻抗曲线
- 驱动拓扑、电源和换能器端子波形
- 脉冲周期、重复频率和占空比
- 单程还是脉冲回波工作
- 电缆长度、屏蔽、连接器和接地
- 接收增益、滤波、阈值和采样方式
- 温度、压力、外壳、安装和环境条件
常见问题
两只40kHz换能器可以共用同一电路吗？
不一定。即使都标称40kHz，其电容、阻抗、带宽、灵敏度、外壳、电缆和振铃也可能不同。
提高驱动电压一定能增加量程吗？
可能增加发射能量，但量程也可能受振铃、接收饱和、目标反射、噪声、波束和环境衰减限制。
为什么换了探头后盲区变了？
新探头的Q值、谐振、电容、外壳响应或电缆负载不同，会改变振铃和接收恢复时间。
