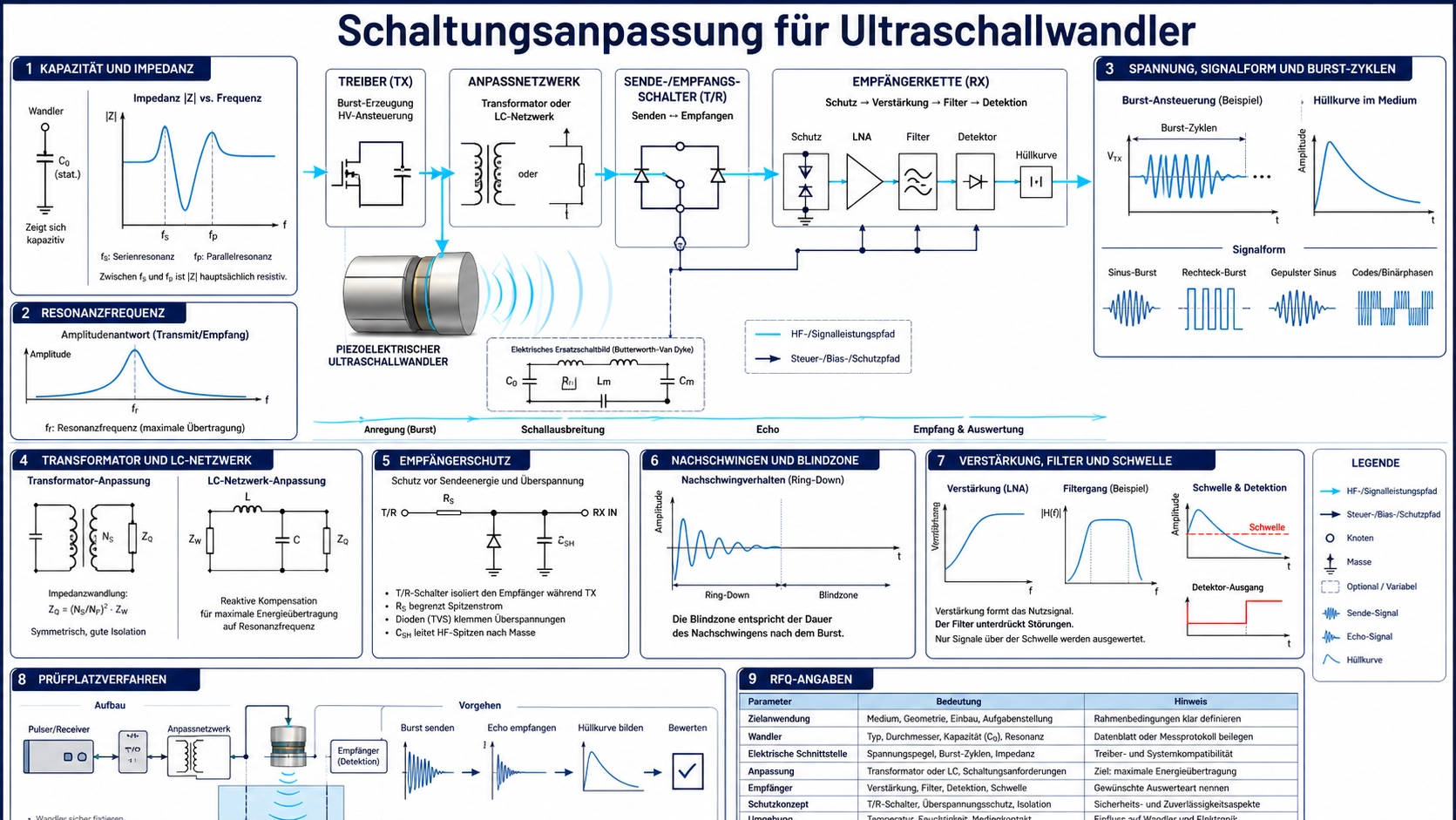

Ein Ultraschallwandler ist Teil eines elektrischen und akustischen Systems
Die passende Nennfrequenz allein macht einen Wandler nicht automatisch mit einer vorhandenen Schaltung kompatibel. Sendeleistung, Strombedarf, Erholzeit, Empfangsempfindlichkeit, Blindzone, Störfestigkeit und langfristige Zuverlässigkeit hängen vom Zusammenspiel von Piezoelement, Gehäuse, Kabel, Treiber, Anpassnetzwerk, Sende-Empfangs-Umschalter, Schutzschaltung, Analog-Frontend und Signalverarbeitung ab.
Dieser Beitrag behandelt die Integration auf Schaltungsebene. Für die Angaben einer kundenspezifischen Anfrage siehe unseren Leitfaden zur Spezifikation kundenspezifischer Ultraschallwandler.
Mit gemessenen elektrischen Daten beginnen, nicht nur mit der Frequenzangabe
Fordern Sie die Impedanzkurve im vorgesehenen Arbeitsband an oder messen Sie sie selbst. Wichtige Werte sind Serien- und Antiresonanzfrequenz, Betrag und Phase der Impedanz, statische Kapazität, gegebenenfalls die dielektrischen Verluste, Empfindlichkeit, zulässige Ansteuerung und Prüfbedingung. Gehäuse, Verguss, Kabellänge, Montage, Temperatur und Fertigungsstreuung können diese Werte verschieben.
| Parameter | Warum der Schaltungsentwickler ihn benötigt |
|---|---|
| Statische Kapazität | Bestimmt den Blindstrom und beeinflusst Treiber, Schalter und Abstimmung |
| Resonanzfrequenz und Impedanz | Hilft bei der Wahl der Burstfrequenz und der Abschätzung der elektrischen Last |
| Bandbreite oder Q | Beeinflusst Einschwingen, Nachschwingen, Pulslänge und Frequenztoleranz |
| Maximale Ansteuerbedingung | Schützt Keramik, Elektroden, Verbindungen und Gehäuse vor Überlastung |
| Empfangsempfindlichkeit | Beeinflusst Verstärkung, Rauschboden, Schwelle und maximale Reichweite |
Die Kapazität bestimmt den Blindstrom
Außerhalb der Resonanz weist ein piezoelektrischer Wandler einen starken kapazitiven Anteil auf. In einer sinusförmigen Näherung steigt der Blindstrom mit Frequenz, Kapazität und Spannung. Ein Wandler mit höherer Kapazität kann deshalb deutlich mehr Strom vom Treiber verlangen, obwohl die mechanische Ausgangsanforderung unverändert erscheint.
Bei der Treiberwahl sind Spitzenstrom, Schaltverluste, Quellimpedanz, Tastgrad, Wiederholrate und Versorgungseinbruch zu berücksichtigen. Ein Niederspannungs-Mikrocontroller-Pin ist als direkter Treiber für einen industriellen Wandler selten geeignet. Je nach Spannung und Leistung kommen Pufferstufen, Halbbrücken, Vollbrücken, Transformatoransteuerung oder spezielle Ultraschalltreiber zum Einsatz.
Die Betriebsfrequenz am vollständigen Aufbau wählen
Die auf einem Muster angegebene Nennfrequenz ist nur ein Ausgangspunkt. Die beste Sendefrequenz kann in der Nähe eines Serienresonanzbereichs liegen, doch der optimale Punkt hängt von Schallleistung, Bandbreite, Gehäuseresonanz, Empfängerverhalten, Temperaturdrift und Anwendung ab. Eine Ansteuerung exakt bei der minimalen Impedanz kann den elektrischen Strom maximieren, ohne die beste Kurzpulsantwort zu liefern.
Charakterisieren Sie den vollständigen Wandler mit dem endgültigen Kabel und der endgültigen Montage. Durchlaufen Sie einen sicheren Frequenzbereich und vergleichen Sie Sendeamplitude, Echo, Strom, Einschwingzeit und Abklingen des Nachschwingens. Für die Produktion sollte ein zulässiges Frequenzfenster definiert werden, statt eine Schaltung auf ein einziges Referenzmuster abzustimmen.
Ansteuerspannung, Signalform, Burst-Zyklen und Tastgrad
Ultraschallwandler können mit Rechteck-, Differenz-, transformatorgekoppelten oder geformten sinusförmigen Bursts angesteuert werden. Die relevante Belastung ist nicht einfach die Versorgungsspannung. Prüfen Sie, ob der Grenzwert als Spitzenwert, Spitze-Spitze, RMS, Dauersinus, kurzer Burst, Zykluszahl, Tastgrad oder unter einer anderen Bedingung angegeben ist.
- Mehr Burst-Zyklen können die akustische Energie erhöhen, verlängern aber Einschwingen und Nachschwingen.
- Eine höhere Spannung kann die Ausgangsleistung erhöhen, steigert jedoch auch Strom, dielektrische Belastung, Erwärmung und mechanische Belastung.
- Eine höhere Wiederholrate erhöht die mittlere Leistung, selbst wenn jeder Burst kurz ist.
- Asymmetrische Ansteuerung oder eine Gleichspannungsvorspannung kann unnötige Belastung erzeugen und muss sorgfältig geprüft werden.
Erhöhen Sie die Spannung nicht, um eine schlechte mechanische Montage, eine falsche Frequenz, eine ungeeignete Zielgeometrie oder einen verrauschten Empfänger zu kompensieren.
Wann ein Transformator oder ein Anpassnetzwerk sinnvoll ist
Ein Transformator kann die Spannung erhöhen, eine flexible Topologie ermöglichen und die Impedanz transformieren. Er bringt aber auch Streuinduktivität, Magnetisierungsstrom, Sättigungsgrenzen, Verluste, Baugröße und eine eigene Resonanz mit. Ein LC-Anpassnetzwerk kann die Blindlast verringern oder die Bandbreite formen; eine schmalbandige Abstimmung reagiert jedoch empfindlich auf Wandlertoleranz und Temperatur.
Entwerfen Sie das Netzwerk auf Basis der gemessenen Impedanz, statt einen allgemeinen Bauteilwert eines anderen Wandlers zu kopieren. Prüfen Sie die Signalform direkt an den Wandleranschlüssen mit einer geeigneten Hochspannungs- oder Differenzialsonde. Ein sauberes Treibersignal garantiert keine optimale mechanische Antwort.
Sende-Empfangs-Umschaltung und Eingangsschutz
Pulse-Echo-Systeme mit nur einem Wandler müssen zunächst ein relativ starkes Sendesignal anlegen und anschließend ein viel kleineres Echo am selben Knoten erfassen. Der Empfänger braucht während der Sendung eine Trennung oder Begrenzung und danach eine schnelle Erholung. Übliche Lösungen sind Analogschalter, Dioden- oder MOSFET-Klemmen, Transformator-kopplung, Widerstandsnetzwerke und spezielle Ultraschall-Analog-Frontends.
Schutzbauteile fügen Kapazität und Leckstrom hinzu. Bei zu starker Auslegung sinken Empfangsempfindlichkeit oder Wandlerantwort. Bei zu schwacher Auslegung kann der Vorverstärker sättigen oder beschädigt werden. Prüfen Sie maximale Transientenspannung, Erholzeit, Eingangsgleichtaktbereich, Überlastverhalten und den Restoffset nach dem Burst.
Nachschwingen erzeugt die praktische Blindzone
Nach dem Ende des elektrischen Bursts klingt gespeicherte elektrische und mechanische Energie ab. Diese Restschwingung ist das Nachschwingen. Während es stark ist, kann der Empfänger ein Echo eines nahen Ziels nicht von der eigenen Abklingkurve des Wandlers unterscheiden. Die Blindzone hängt von Q, Gehäuse, Ansteuerzyklen, Spannung, Anpassung, Empfängererholung, Schwelle und Signalverarbeitung ab.
| Methode | Möglicher Vorteil | Kompromiss |
|---|---|---|
| Burst-Zyklen reduzieren | Kürzeres Einschwingen und Abklingen | Weniger gesendete Energie |
| Aktive Dämpfung oder Bremsung | Schnelleres elektrisches Abklingen | Zusätzliche Zeitsteuerung und Bauteilbelastung |
| Breitbandiger Wandler | Kürzere Pulsantwort | Kann die maximale Empfindlichkeit verringern |
| Getrennter Sender und Empfänger | Der Empfänger kann früher erholen | Größere Struktur und mögliche akustische Übersprache |
| Höhere Schwelle während der Erholung | Vermeidet Fehlauslösung | Kann sehr nahe schwache Echos übersehen |
Empfängerverstärkung, Filterung, Hüllkurvenerkennung und Schwelle
Der Empfänger muss einen großen Dynamikbereich verarbeiten: zuerst starke Restenergie der Sendung, danach schwache Echos, die mit Entfernung und Zielreflexion abnehmen. Eine praktische Kette kann rauscharme Verstärkung, Bandpassfilter, programmierbare oder zeitvariable Verstärkung, Hüllkurvenerkennung oder direkte Abtastung sowie adaptive Schwellen enthalten.
Richten Sie den Filter am tatsächlichen Empfangsspektrum aus, nicht nur an der Nennbezeichnung. Eine zu schmale Filterung kann kurze Pulse verformen oder bei Frequenzverschiebung versagen. Zu hohe Verstärkung direkt nach dem Sendeereignis kann die Kette sättigen. Erfassen Sie Ultraschall-Umgebungsgeräusche, elektrische Störungen und Kabelübersprechen, bevor Sie die Schwellen festlegen.
Praktisches Verfahren zur Anpassung am Prüfplatz
- Kapazität und Impedanz über den erwarteten Frequenz- und Temperaturbereich messen.
- Zulässige Burstspannung, Zyklen, Tastgrad und mechanische Montage bestätigen.
- Mit konservativer Spannung und Wiederholrate beginnen.
- Spannung und Strom direkt an den Wandleranschlüssen beobachten.
- Einschwingen, Abklingen des Nachschwingens, Echoamplitude und Empfängererholung messen.
- Mehrere Wandler aus unterschiedlichen Fertigungslosen vergleichen.
- Minimalen und maximalen Zielabstand, schwache Ziele, Temperatur und Versorgungstoleranz testen.
- Bauteilwerte erst nach der Validierung auf Systemebene festlegen.
Die Anwendungshinweise von Texas Instruments zu PGA460-Hard- und Software und zu Grundlagen der Ultraschallsensorik zeigen das Zusammenspiel von Wandlerauswahl, Treibertopologie, Abstimmung, Nachschwingen und Empfängerkonfiguration.
Angaben für eine Unterstützung bei der Schaltung
- Anwendung, Medium, Ziel, Messbereich und erforderliche Blindzone
- Nennfrequenz und zulässige Bandbreite
- Gemessene Kapazität und Impedanzkurve
- Treibertopologie, Versorgungsspannung und maximale Signalform an den Anschlüssen
- Burst-Zyklen, Wiederholrate und Tastgrad
- Einweg- oder Pulse-Echo-Betrieb
- Kabellänge, Schirmung, Stecker und Erdung
- Empfängerarchitektur, Verstärkung, Filter, Schwelle und Abtastverfahren
- Temperatur, Druck, Gehäuse, Montage und Umgebungsgrenzen
FAQ
Können zwei 40-kHz-Wandler dieselbe Schaltung verwenden?
Nicht unbedingt. Kapazität, Impedanz, Bandbreite, Empfindlichkeit, Gehäuse, Kabel und Nachschwingen können trotz der Kennzeichnung 40 kHz unterschiedlich sein.
Erhöht eine höhere Ansteuerspannung immer die Reichweite?
Sie kann die gesendete Energie erhöhen. Die Reichweite kann aber weiterhin durch Nachschwingen, Empfängersättigung, Zielreflexion, Rauschen, Schallfeld oder Umgebungsdämpfung begrenzt sein.
Warum ändert sich die Blindzone beim Austausch des Wandlers?
Das neue Gerät kann ein anderes Q, eine andere Resonanz, Kapazität, Gehäuseantwort oder Kabelbelastung haben. Dadurch ändern sich Nachschwingen und Empfängererholung.
