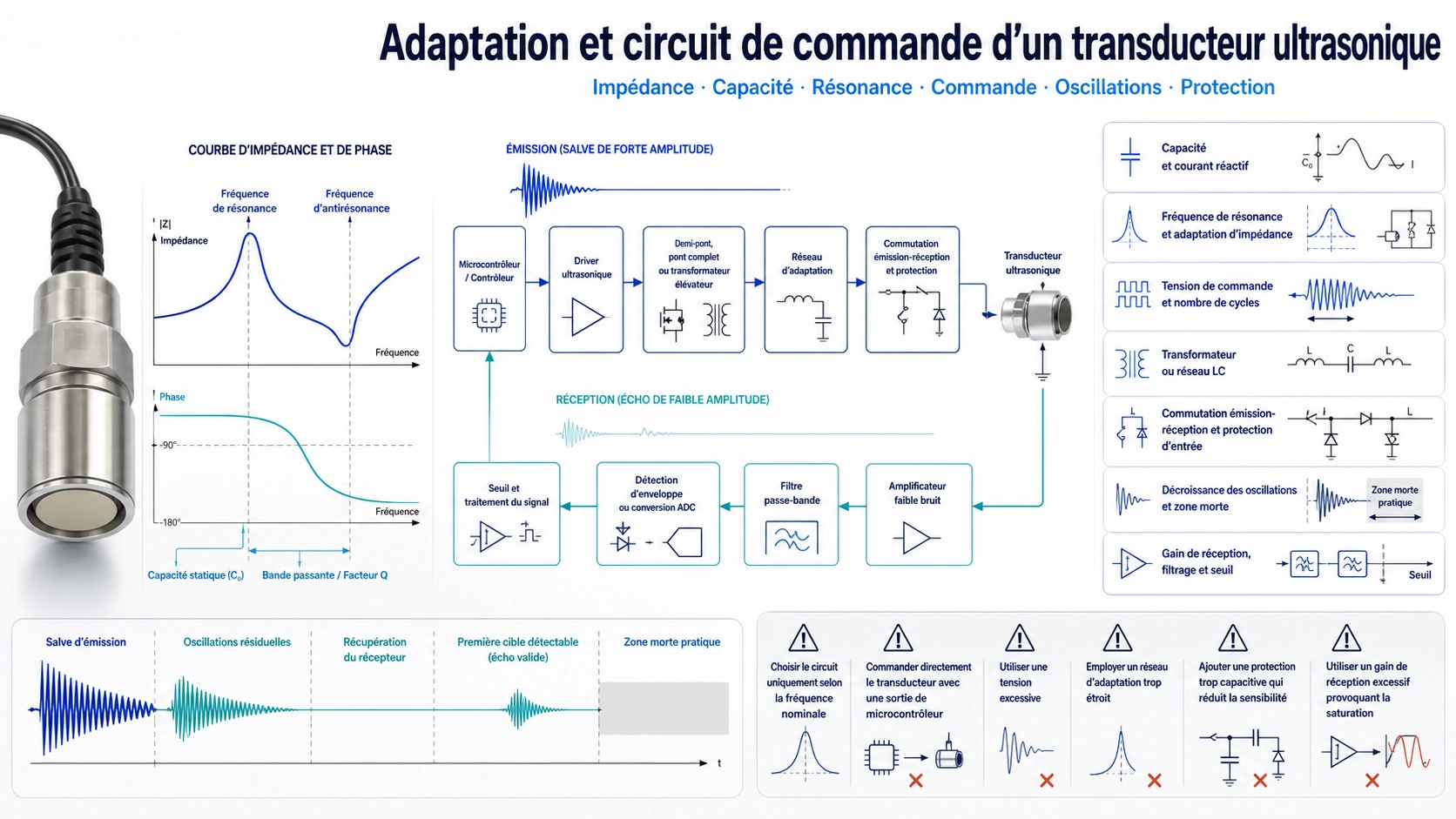

Le transducteur fait partie d’un système électrique et acoustique
Une fréquence nominale correcte ne garantit pas la compatibilité avec un circuit existant. Niveau d’émission, courant, temps de récupération, sensibilité, zone aveugle, immunité au bruit et fiabilité dépendent de l’ensemble : élément piézoélectrique, boîtier, câble, driver, réseau d’accord, commutation émission-réception, protection, chaîne analogique et traitement du signal.
Le présent article traite de l’intégration électrique. Pour les informations globales d’un projet sur mesure, consultez notre guide de spécification d’un transducteur ultrasonique personnalisé.
Partir de mesures électriques, pas seulement de l’étiquette
Demander ou mesurer la courbe d’impédance autour de la bande de travail : résonance, antirésonance, module et phase, capacité statique, pertes si nécessaires, sensibilité, excitation admissible et condition de test. Boîtier, résine, câble, montage, température et dispersion de production peuvent déplacer ces valeurs.
| Paramètre | Utilité pour le circuit |
|---|---|
| Capacité statique | Détermine le courant réactif et influence driver, commutation et accord |
| Résonance et impédance | Aident à choisir la fréquence de salve et la charge électrique |
| Bande passante ou facteur Q | Influence montée en régime, oscillations résiduelles et tolérance de fréquence |
| Excitation maximale | Protège céramique, électrodes, collage et boîtier |
| Sensibilité de réception | Détermine gain, bruit, seuil et portée |
La capacité fixe le courant réactif
Hors résonance, le transducteur présente une composante capacitive importante. Dans une approximation sinusoïdale, le courant réactif augmente avec fréquence, capacité et tension. Un modèle plus capacitif peut donc imposer beaucoup plus de courant au driver.
Le choix du driver doit tenir compte du courant de crête, des pertes, de l’impédance source, du rapport cyclique, de la répétition et de la chute d’alimentation. Une sortie de microcontrôleur n’est généralement pas un driver industriel. On utilise selon le besoin buffer, demi-pont, pont complet, transformateur ou circuit spécialisé.
Choisir la fréquence sur l’ensemble final
La fréquence inscrite est un point de départ. Le meilleur point peut être proche de la résonance série, mais dépend aussi de l’émission acoustique, de la bande passante, du boîtier, de la réception, de la température et de l’application. Le minimum d’impédance peut maximiser le courant sans fournir la meilleure réponse impulsionnelle.
Caractériser le transducteur avec son câble et son montage définitifs. Balayer prudemment la fréquence et comparer émission, écho, courant, montée et décroissance. En production, définir une fenêtre acceptable plutôt qu’un réglage sur un échantillon unique.
Tension, forme d’onde, cycles et rapport cyclique
Le transducteur peut être excité par salve carrée, différentielle, couplée par transformateur ou quasi sinusoïdale. La contrainte pertinente n’est pas seulement la tension d’alimentation : il faut connaître crête, crête-à-crête, RMS, excitation continue ou impulsionnelle, nombre de cycles et rapport cyclique.
- Davantage de cycles augmente l’énergie mais prolonge les oscillations.
- Une tension supérieure augmente sortie, courant, échauffement et contraintes.
- Une répétition plus rapide augmente la puissance moyenne.
- Une excitation asymétrique ou polarisée en continu doit être étudiée avec prudence.
Transformateur et réseau d’accord
Un transformateur peut élever la tension et transformer l’impédance, mais ajoute inductance de fuite, courant magnétisant, saturation, pertes, encombrement et résonances. Un réseau LC peut réduire la charge réactive ou modifier la bande passante, mais un accord étroit devient sensible aux tolérances et à la température.
Concevoir à partir de l’impédance mesurée, non d’une valeur copiée. Mesurer la forme d’onde aux bornes avec une sonde adaptée. Une tension électrique propre ne prouve pas que la réponse mécanique est optimale.
Commutation émission-réception et protection
Dans un système mono-transducteur, un signal d’émission élevé est suivi d’un écho très faible sur le même nœud. Le récepteur doit être isolé ou écrêté pendant l’émission puis récupérer rapidement. Commutateurs analogiques, diodes, MOSFET, transformateurs, réseaux résistifs et chaînes analogiques dédiées sont courants.
Les protections ajoutent capacité et fuite. Trop fortes, elles réduisent la sensibilité ; trop faibles, elles laissent saturer ou endommager le préamplificateur. Vérifier tension transitoire, temps de récupération, plage de mode commun et comportement en surcharge.
Les oscillations résiduelles créent la zone aveugle
Après la salve, l’énergie électrique et mécanique décroît progressivement. Tant que cette oscillation reste forte, le récepteur ne distingue pas un écho proche. La zone aveugle dépend du facteur Q, du boîtier, des cycles, de la tension, de l’accord, de la récupération, du seuil et de l’algorithme.
| Méthode | Bénéfice | Compromis |
|---|---|---|
| Réduire les cycles | Décroissance plus courte | Énergie émise plus faible |
| Amortissement actif | Extinction plus rapide | Commande et contraintes supplémentaires |
| Transducteur large bande | Réponse impulsionnelle plus courte | Sensibilité de crête parfois plus faible |
| Émetteur et récepteur séparés | Récupération plus rapide | Structure plus grande et diaphonie acoustique |
| Seuil élevé pendant la récupération | Moins de faux déclenchements | Risque de manquer un écho proche faible |
Gain, filtrage, enveloppe et seuil
La réception doit accepter une dynamique très large. Une chaîne pratique comprend gain faible bruit, filtre passe-bande, gain programmable ou variable dans le temps, détection d’enveloppe ou échantillonnage direct, puis seuil adaptatif.
Le filtre doit suivre le spectre reçu réel. Un filtre trop étroit déforme les impulsions ou se désaccorde avec la température. Un gain excessif juste après l’émission sature la chaîne. Mesurer bruit acoustique ambiant, interférences électriques et captation du câble.
Procédure de mise au point
- Mesurer capacité et impédance sur fréquence et température.
- Confirmer tension, cycles, rapport cyclique et montage admissibles.
- Commencer avec une tension et une répétition prudentes.
- Observer tension et courant aux bornes.
- Mesurer montée, décroissance, écho et récupération.
- Comparer plusieurs lots de transducteurs.
- Tester distances extrêmes, cibles faibles, température et tolérance d’alimentation.
- Figer les composants après validation système.
Les rapports Texas Instruments sur le PGA460 et les bases de la détection ultrasonique illustrent le lien entre transducteur, driver, accord, oscillations et réception.
Données à fournir pour une assistance circuit
- Application, milieu, cible, portée et zone aveugle
- Fréquence nominale et bande acceptable
- Capacité et courbe d’impédance
- Topologie, alimentation et forme d’onde aux bornes
- Cycles, répétition et rapport cyclique
- Fonctionnement aller simple ou pulse-écho
- Câble, blindage, connecteur et masse
- Gain, filtre, seuil et méthode d’échantillonnage
- Température, pression, boîtier et montage
FAQ
Deux transducteurs 40 kHz utilisent-ils toujours le même circuit ?
Non. Capacité, impédance, bande, sensibilité, boîtier, câble et oscillations peuvent être différents.
Une tension plus élevée augmente-t-elle toujours la portée ?
Elle peut augmenter l’énergie émise, mais la portée peut rester limitée par les oscillations, la saturation, la cible, le bruit ou l’atténuation.
Pourquoi la zone aveugle change-t-elle après remplacement ?
Le nouveau transducteur peut avoir un facteur Q, une résonance, une capacité ou un chargement de câble différents.
