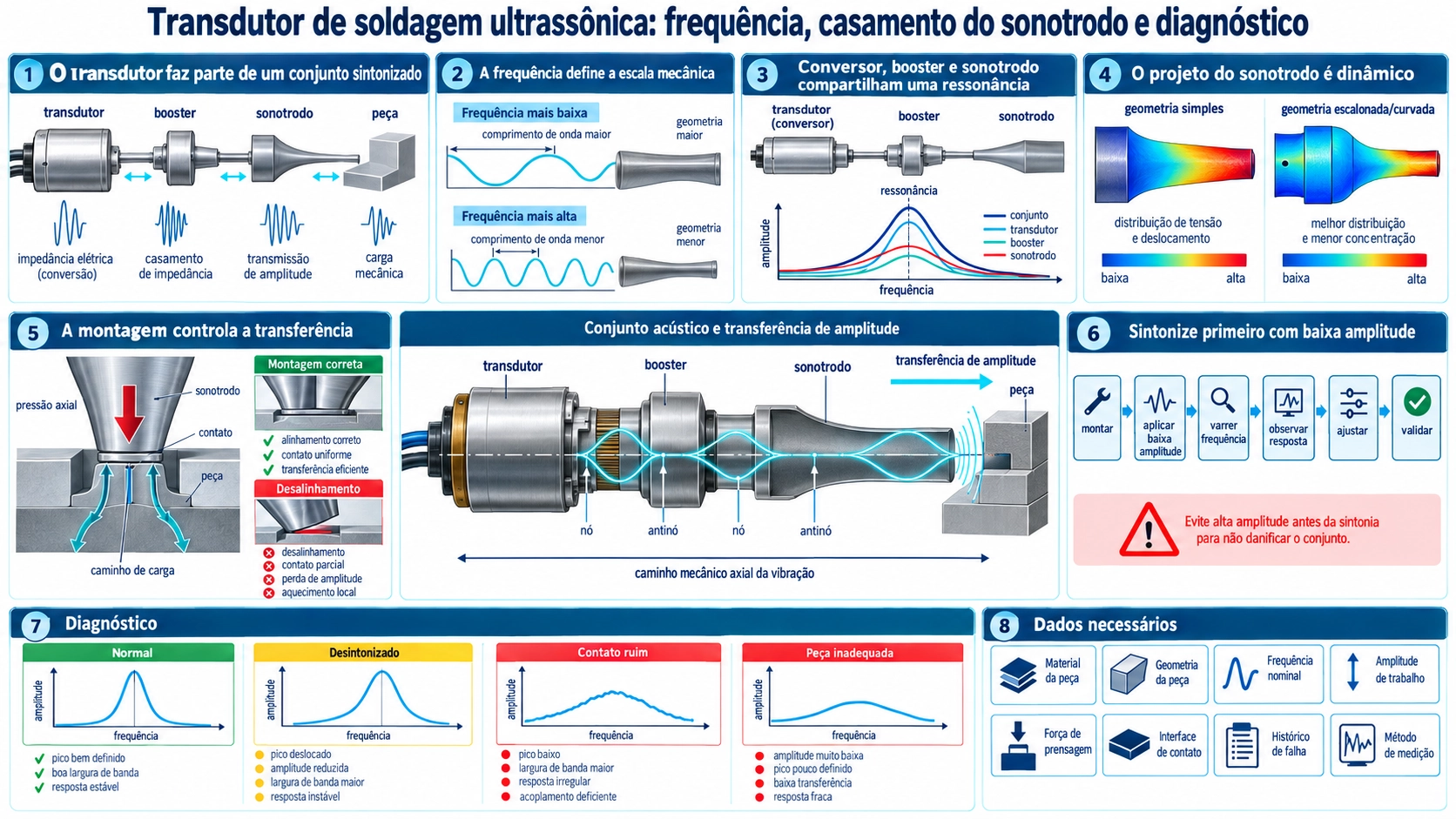

O transdutor faz parte de um conjunto sintonizado
O transdutor converte tensão do gerador em vibração mecânica. Booster e sonotrodo transmitem a amplitude à peça. Conversor, booster, sonotrodo, interfaces, gerador e dispositivo formam um sistema sintonizado.
Substituir apenas por frequência e potência é arriscado. Ressonância, impedância, capacitância, fixação, diâmetro, pré-carga, amplitude e massa devem corresponder. Material, junta, força e controle também definem o resultado.
A frequência define a escala mecânica
Sistemas de 20 kHz normalmente suportam sonotrodos maiores, alto deslocamento e potência industrial. Frequências superiores usam componentes menores. O comprimento de onda determina as dimensões ressonantes.
O BBWD-20KP2000 de 20 kHz e 2000 W é um conversor; sua potência não define sozinha sonotrodo, força ou ciclo.
Conversor, booster e sonotrodo compartilham uma ressonância
O conversor vibra, o booster altera amplitude e oferece nó, e o sonotrodo entrega movimento. Todos devem ser projetados para a frequência e montados com interfaces limpas e pré-carga correta.
Os ganhos se multiplicam. Amplitude excessiva trinca o sonotrodo, danifica o transdutor, marca a peça ou sobrecarrega o gerador.
O projeto do sonotrodo é dinâmico
Ele deve ressoar no modo longitudinal desejado e fornecer a face. Comprimento, seções, ranhuras, material, rosca e detalhes afetam frequência e tensão. Formas complexas exigem análise e verificação.
Pontas, revestimentos ou dispositivos deslocam a frequência. Faça varredura do conjunto e evite modos de flexão ou torção.
A montagem controla a transferência
Limpe interfaces, remova rebarbas e siga o procedimento de prisioneiro e torque. Torque errado, rosca danificada, sujeira ou faces não paralelas geram calor e instabilidade.
Prenda na flange nodal. Restringir um antinó ou o sonotrodo muda a ressonância. Cabos e refrigeração não devem aplicar carga lateral.
Sintonize primeiro com baixa amplitude
Use varredura ou analisador para encontrar ressonância e modos concorrentes. Comece baixo e observe rastreamento, corrente, fase, temperatura e ruído.
Aumente amplitude, força e tempo com peças reais. Defina janelas de energia, potência, colapso, tempo ou força e salve uma linha de base.
Diagnóstico
- Sobrecarga inicial: desajuste, trinca, interface, fiação ou massa.
- Aquecimento: torque, faces, frequência, refrigeração e ciclo.
- Baixa amplitude: saída, ganho, sintonia, pré-carga e restrições.
- Solda variável: ajuste, junta, dispositivo, força, amplitude e material.
- Trincas repetidas: tensão, ganho, modos e carga.
Não aumente amplitude para esconder um problema mecânico.
Dados necessários
Informe frequência, gerador, tensão, potência, capacitância, impedância, interface, massas, montagem, amplitude, ciclo, refrigeração, material, junta e critérios. Para substituição, inclua varreduras disponíveis.
A visão geral da TWI sobre soldagem ultrassônica explica o mecanismo do processo e as funções do sonotrodo, da pressão e da vibração. No desenvolvimento do conjunto acústico, coordene gerador e conversor com o guia de casamento de circuito, preserve uma referência saudável com o guia de ensaio de transdutores e consulte o guia de substituição antes de instalar um conversor nominalmente semelhante.
Perguntas frequentes
Qualquer conversor de 20 kHz serve com qualquer sonotrodo?
Não. Interfaces, ressonância, amplitude, carga e gerador devem corresponder.
O que faz o booster?
Altera amplitude e normalmente oferece a montagem nodal.
Por que o gerador perde o travamento?
Trinca, folga, calor, sonotrodo inadequado, modos, carga ou conexão podem causar isso.
Testar sem peças?
Uma varredura baixa ajuda, mas a validação deve incluir dispositivo, peças, força e ciclo reais.
