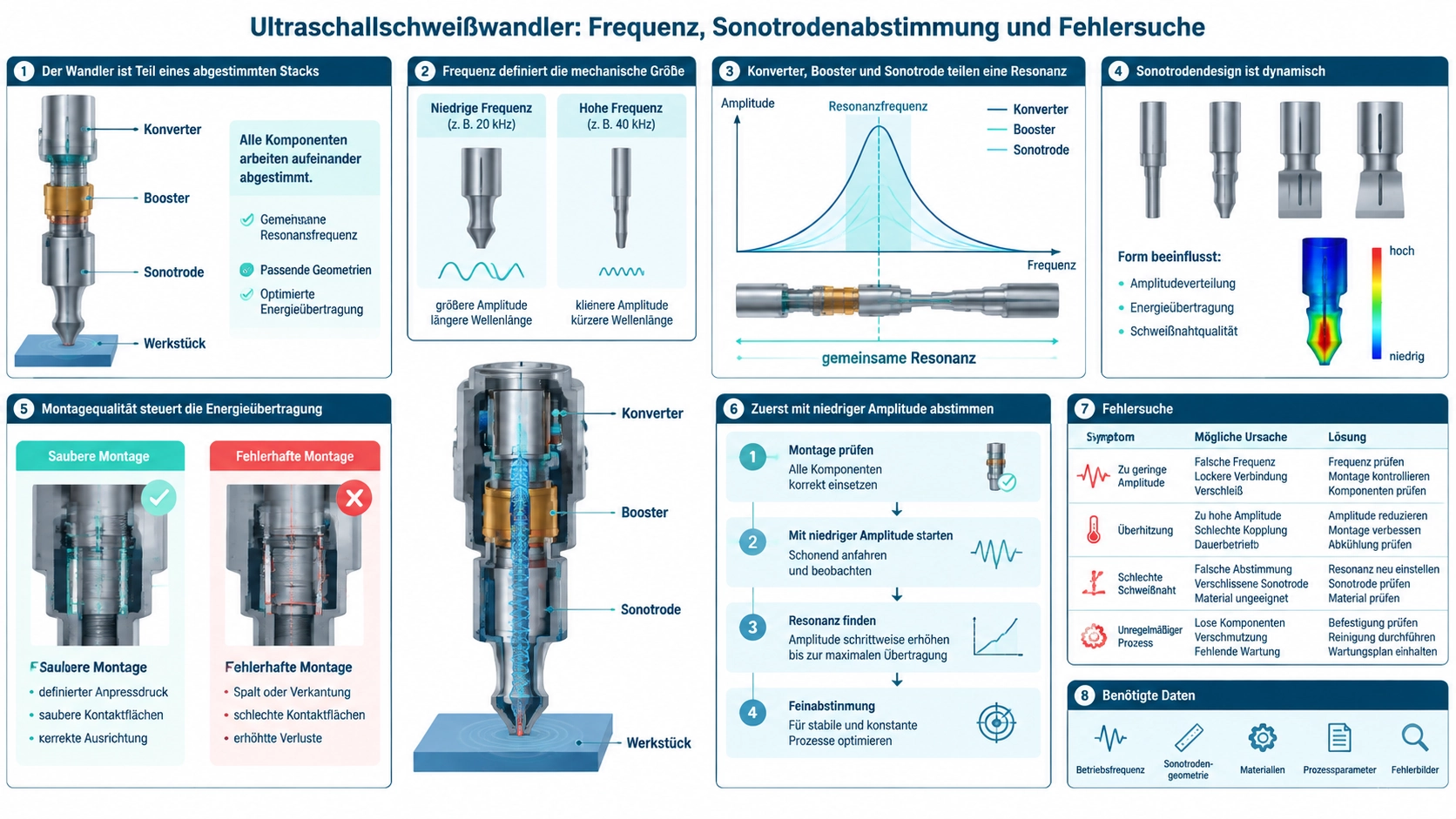

Der Wandler ist Teil eines abgestimmten Stacks
Der Wandler setzt Generatorspannung in mechanische Schwingung um. Booster und Sonotrode übertragen und verändern die Amplitude zum Werkstück. Konverter, Booster, Sonotrode, Schnittstellen, Generator und Vorrichtung bilden ein abgestimmtes System.
Nur nach Frequenz und Leistung zu ersetzen ist riskant. Resonanz, Impedanz, Kapazität, Befestigung, Durchmesser, Vorspannung, Amplitude und Masse müssen passen. Werkstoff, Fügezone, Kraft und Steuerung bestimmen ebenfalls das Ergebnis.
Frequenz definiert die mechanische Größe
20-kHz-Systeme unterstützen oft größere Sonotroden, hohen Hub und industrielle Leistung. Höhere Frequenzen verwenden kleinere Komponenten. Die Wellenlänge bestimmt die Abmessungen aller Resonanzteile.
Der BBWD-20KP2000 mit 20 kHz und 2000 W ist eine Konverterkomponente; seine Leistung definiert nicht allein Sonotrode, Schweißkraft oder Zyklus.
Konverter, Booster und Sonotrode teilen eine Resonanz
Der Konverter schwingt, der Booster ändert die Amplitude und bietet einen Knoten, die Sonotrode liefert Bewegung. Alle müssen für die Frequenz ausgelegt und mit sauberen Flächen und korrekter Vorspannung montiert sein.
Die Verstärkungen multiplizieren sich. Zu hohe Amplitude reißt die Sonotrode, beschädigt den Wandler, markiert Teile oder überlastet den Generator.
Sonotrodendesign ist dynamisch
Die Sonotrode muss im gewünschten Längsmodus resonieren und die Kontaktfläche bereitstellen. Länge, Querschnitt, Schlitze, Werkstoff, Gewinde und Werkzeugdetails wirken auf Frequenz und Spannung. Komplexe Formen benötigen Analyse und Prüfung.
Spitzen, Beschichtungen oder Vorrichtungen verschieben die Frequenz. Prüfen Sie die komplette Schwingeinheit per Frequenzscan und vermeiden Sie Biege- oder Torsionsmoden.
Montagequalität steuert die Energieübertragung
Reinigen Sie Schnittstellen, entfernen Sie Grate und wenden Sie Bolzen- und Drehmomentverfahren an. Falsches Drehmoment, beschädigte Gewinde, Schmutz oder ungleiche Flächen erzeugen Wärme und Instabilität.
Spannen Sie an der Knotenflansch. Eine Einspannung am Schwingungsbauch oder an der Sonotrode verändert die Resonanz. Kabel und Kühlung dürfen keine Seitenlast einbringen.
Zuerst mit niedriger Amplitude abstimmen
Nutzen Sie Frequenzscan oder Impedanzanalysator für Resonanz und konkurrierende Moden. Starten Sie mit niedriger Amplitude und beobachten Sie Frequenznachführung, Strom, Phase, Temperatur und ungewöhnliche Geräusche.
Steigern Sie Amplitude, Kraft und Zeit mit repräsentativen Teilen. Definieren Sie Fenster für Energie, Leistung, Weg, Zeit oder Kraft und speichern Sie eine gesunde Basis.
Fehlersuche
- Überlast beim Start: Fehlanpassung, Riss, Schnittstelle, Verdrahtung oder Masse.
- Erwärmung: Drehmoment, Flächen, Frequenz, Kühlung und Zyklus.
- Geringe Amplitude: Generatorausgang, Übersetzungsverhältnis, Abstimmung, Vorspannung und mechanische Zwänge.
- Variable Schweißung: Teilepassung, Fügezone, Vorrichtung, Kraft, Amplitude und Werkstoff.
- Wiederholte Risse: Spannungskonzentration, Übersetzungsverhältnis, unerwünschte Moden und reale Last.
Erhöhen Sie nicht die Amplitude, um ein mechanisches Problem zu verdecken.
Benötigte Daten
Nennen Sie Frequenz, Generator, Spannung, Leistung, Kapazität, Impedanz, Schnittstelle, Massen, Montage, Amplitude, Betrieb, Kühlung, Werkstoff, Fügezone und Kriterien. Fügen Sie bei Ersatz verfügbare Scans bei.
Die TWI-Übersicht zum Ultraschallschweißen erläutert den Prozessmechanismus und die Aufgaben von Sonotrode, Druck und Schwingung. Stimmen Sie bei der Entwicklung der Schwingeinheit Generator und Konverter mit dem Leitfaden zur Schaltungsanpassung ab, sichern Sie mit dem Prüfleitfaden für Wandler gesunde Referenzdaten und nutzen Sie vor dem Einbau eines nominell ähnlichen Konverters den Austauschleitfaden.
FAQ
Passt jeder 20-kHz-Konverter zu jeder Sonotrode?
Nein. Schnittstellen, Resonanz, Amplitude, Last und Generator müssen zusammenpassen.
Was macht der Booster?
Er verändert die Amplitude und stellt normalerweise die Knotenmontage bereit.
Warum verliert der Generator die Frequenzverriegelung?
Riss, Lockerung, Erwärmung, falsche Sonotrode, konkurrierende Moden, Laständerung oder Verbindung sind mögliche Ursachen.
Ohne Teile testen?
Ein Scan bei niedriger Amplitude ist hilfreich, die Validierung muss reale Vorrichtung, Teile, Kraft und Zyklus einschließen.
