محول اللحام بالموجات فوق الصوتية: التردد ومطابقة البوق واستكشاف الأعطال

المحول جزء من مجموعة لحام مضبوطة

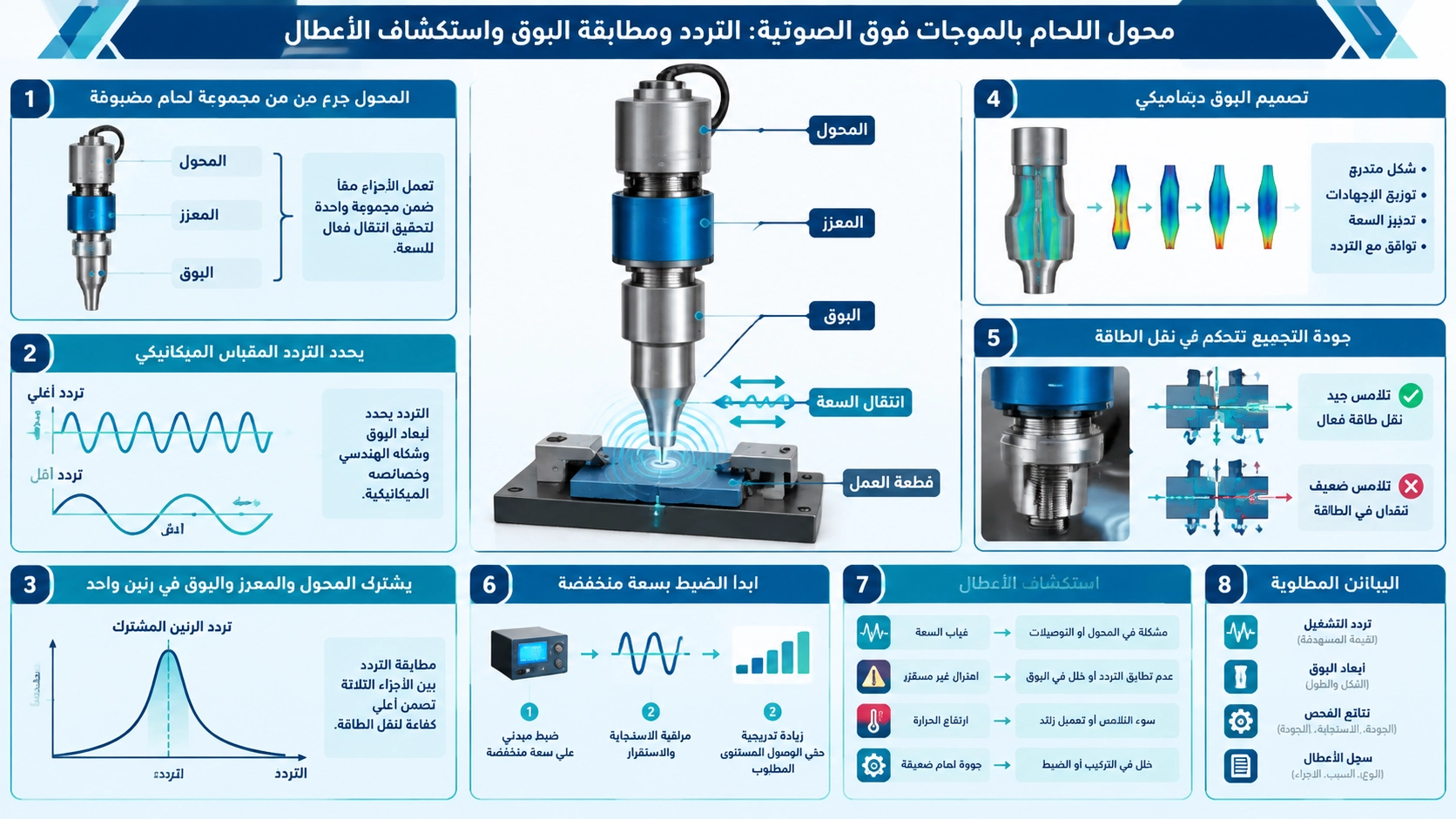

يحول المحول جهد المولد إلى اهتزاز ميكانيكي. يتصل بمعزز وبوق ينقلان السعة إلى قطعة العمل. يعمل المحول والمعزز والبوق والواجهات والمولد والقالب كنظام مضبوط واحد.

الاستبدال حسب التردد والقدرة فقط خطر. يجب توافق الرنين والممانعة والسعة والتثبيت والقطر والشد والسعة الاهتزازية والكتلة. كما تحدد المادة والوصلة والقوة والتحكم النتيجة.

يحدد التردد المقياس الميكانيكي

تدعم أنظمة 20 kHz عادة أبواقا أكبر وإزاحة أعلى وقدرة صناعية. تستخدم الترددات الأعلى مكونات أصغر. يحدد الطول الموجي أبعاد كل مكون رنيني.

يعد BBWD-20KP2000 بتردد 20 kHz وقدرة 2000 W مكون محول، ولا تحدد قدرته وحدها هندسة البوق أو قوة اللحام أو معدل الدورة.

يشترك المحول والمعزز والبوق في رنين واحد

ينشئ المحول الاهتزاز، ويغير المعزز السعة ويوفر عقدة تثبيت، ويوصل البوق الحركة إلى الوصلة. يجب تصميم الجميع للتردد وتركيبهم بواجهات نظيفة وشد صحيح.

تتضاعف مكاسب المعزز والبوق. قد تكسر السعة المفرطة البوق أو تتلف المحول أو تعلم القطعة أو تحمل المولد فوق طاقته.

تصميم البوق ديناميكي

يجب أن يرن البوق في النمط الطولي المطلوب ويوفر سطح التلامس. يؤثر الطول والمقاطع والفتحات والمادة والسن والتفاصيل في التردد والإجهاد. تحتاج الأشكال المعقدة إلى تحليل وفحص.

تغير الأطراف والطلاء والقوالب التردد. افحص المجموعة كاملة وتجنب أنماط الانحناء والالتواء.

جودة التجميع تتحكم في نقل الطاقة

نظف الواجهات وأزل النتوءات واتبع إجراء المسمار والعزم. يسبب العزم الخطأ أو السن التالف أو الأوساخ أو الأسطح غير المتوازية حرارة وعدم استقرار.

ثبت عند شفة العقدة. يغير تثبيت بطن الاهتزاز أو تقييد البوق الرنين. يجب ألا تفرض الكابلات والتبريد حملا جانبيا.

ابدأ الضبط بسعة منخفضة

استخدم مسح المولد أو محلل الممانعة لتحديد الرنين والأنماط المنافسة. ابدأ منخفضا وراقب التتبع والتيار والطور والحرارة والصوت.

ارفع السعة والقوة والزمن مع قطع ممثلة. حدد نوافذ للطاقة والقدرة والانهيار والزمن أو القوة واحفظ خط أساس سليم.

استكشاف الأعطال

• حمل زائد عند البدء: عدم مطابقة أو شق أو واجهة أو أسلاك أو كتلة.
• حرارة: العزم والأسطح والتردد والتبريد والدورة.
• سعة منخفضة: الخرج والمكسب والضبط والشد والقيود.
• لحام متغير: ملاءمة القطع والوصلة والقالب والقوة والسعة والمادة.
• تشققات متكررة: تركيز الإجهاد والمكسب والأنماط والحمل.

لا ترفع السعة لإخفاء مشكلة ميكانيكية.

البيانات المطلوبة

قدم التردد والمولد والجهد والقدرة والسعة والممانعة ورسم الواجهة والكتل والتركيب والسعة الاهتزازية والدورة والتبريد والمادة والوصلة والمعايير. أضف المسح المتاح عند الاستبدال.

يشرح عرض TWI للحام بالموجات فوق الصوتية آلية العملية وأدوار البوق والضغط والاهتزاز. وعند تطوير مجموعة اللحام، نسّق المولد والمحول باستخدام دليل مطابقة الدائرة، واحتفظ ببيانات مرجعية سليمة عبر دليل اختبار المحولات، واستخدم دليل الاستبدال قبل تركيب محول متقارب في القيم الاسمية.

الأسئلة الشائعة

هل يناسب أي محول 20 kHz أي بوق 20 kHz؟

لا. يجب توافق الواجهات والرنين والسعة والحمل والمولد.

ما وظيفة المعزز؟

يغير السعة ويوفر عادة موضع التثبيت عند العقدة.

لماذا يفقد المولد قفل التردد؟

قد يكون السبب شقا أو ارتخاء أو حرارة أو بوقا غير مناسب أو أنماطا منافسة أو حملا أو توصيلا.

هل تختبر المجموعة بلا أجزاء؟

يفيد المسح المنخفض، لكن التحقق يجب أن يشمل القالب والقطع والقوة والدورة الفعلية.
