Die Entscheidung vor der Auswahl der Prüfung definieren
Ein Ultraschallwandler kann nicht allein anhand seiner Frequenzkennzeichnung angenommen oder abgelehnt werden. „40 kHz“ kann einen nominalen Arbeitsbereich beschreiben, während gemessene Resonanz, Impedanz, Bandbreite, Empfindlichkeit und Abklingverhalten von Aufbau, Montage, Kabel, Temperatur, akustischer Last und Prüfverfahren abhängen. Ein brauchbarer Prüfplan beginnt mit der Entscheidung, die er unterstützen soll: Wareneingang, Lieferantenvergleich, Schaltungsentwicklung, Paarbildung, Produktionsscreening oder Fehleranalyse.
Dieselbe Messung darf nicht für alle Entscheidungen gleich interpretiert werden. Ein elektrischer Impedanz-Sweep zeigt Resonanzen und Lasten, beweist aber allein weder Schallleistung noch Empfangsempfindlichkeit. Eine Pulse-Echo-Kurve zeigt das Ausschwingen des Systems, enthält jedoch Treiber, Vorrichtung, Ziel, Medium, Empfänger und Schwelle. Dieser Leitfaden trennt die Messungen und beschreibt ihre Grenzen.
Eine kontrollierte Prüfidentität anlegen
Vergeben Sie für jede Probe eine eindeutige Kennung und erfassen Sie Teilenummer, Los, Datum, Kabel und Stecker, Gehäuse, sichtbare Markierungen, Zielfrequenz und Konditionierung. Fotografieren Sie Stirnfläche, Anschlüsse, Zugentlastung und Schäden. Lassen Sie Proben und Prüfgeräte vor dem Vergleich eine definierte Laborbedingung erreichen. Piezoelektrische und polymerische Eigenschaften können sich mit der Temperatur ändern; Feuchte oder eine kürzliche thermische Belastung bringt zusätzliche unkontrollierte Streuung.
Dokumentieren Sie genaues Instrumentenmodell, Kalibrierstatus, Vorrichtung, Leitungs- und Kabelkompensation, Ansteuerpegel, Sweep-Einstellungen, Oszilloskopbandbreite, Abtastung, Abschluss, Ziel, Abstand, Medium und Softwareberechnung. Ohne diese Bedingungen sind zwei Werte mit derselben Einheit nicht zwingend vergleichbar.

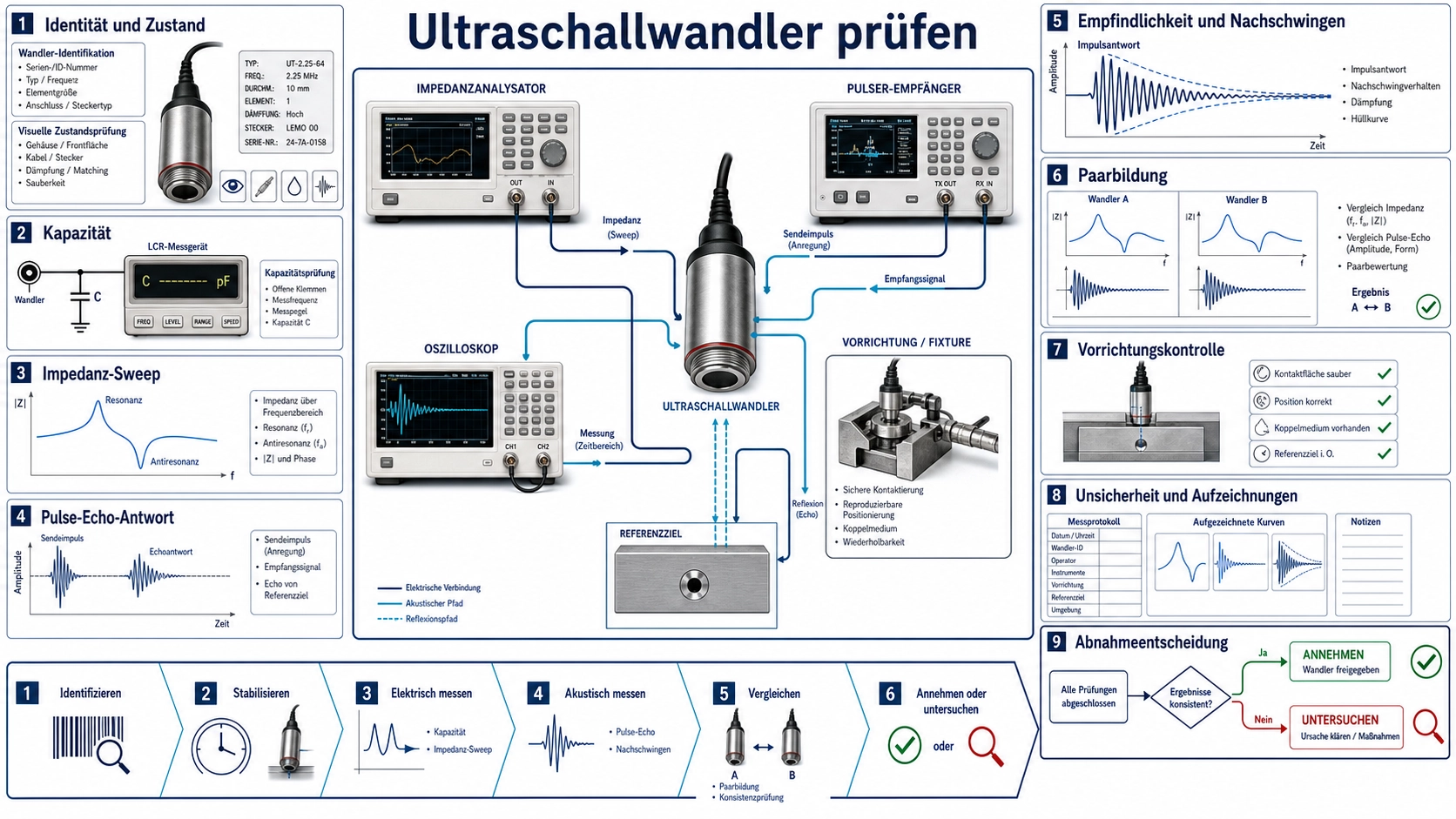

Prüfreihenfolge und Bedeutung der Ergebnisse
| Prüfung | Hauptergebnis | Geeignete Entscheidung | Was allein nicht bewiesen wird |
|---|---|---|---|
| Sicht- und mechanische Prüfung | Schäden, Abmessungen, Leitungen und Gehäusezustand | Identität und Verarbeitungsprüfung | Elektrische oder akustische Leistung |
| Statische Kapazität und Verluste | Kapazität und Verlust unter angegebenen Bedingungen | Grobe Konsistenz und Treiberstromabschätzung | Resonanz, Empfindlichkeit oder nutzbare Reichweite |
| Impedanz-Sweep | Betrag, Phase und Resonanz-/Antiresonanzmerkmale | Schaltungsanpassung, Baugruppenkonsistenz und Anomalien | Absoluter Schalldruck oder Empfangsempfindlichkeit |
| Senden/Empfangen oder Pulse Echo | Amplitude, Zeit, Spektrum und Signal-Rausch-Verhältnis | Akustische Funktion in definierter Vorrichtung | Leistung mit anderem Ziel, Medium, Gehäuse oder Schaltung |
| Ausschwingmessung | Abklinghüllkurve und Erholzeit | Bewertung von Blindzone und Empfängererholung | Eine universelle Blindzone unabhängig von Schwelle und Ziel |
| Umwelt- oder Lebensdauerscreening | Änderung vor/nach definierter Belastung | Robustheit des geprüften Designs und Prozesses | Normkonformität ohne tatsächlich angewandte Norm |
1. Sicht-, Maß- und Durchgangsprüfung
Prüfen Sie auf Risse, Dellen, lose Gehäuse, Delamination, verschmutzte Stirnflächen, beschädigten Verguss, bewegliche Pins, gebrochene Zugentlastung, Korrosion und uneinheitliche Kennzeichnungen. Messen Sie nur Maße, die Schnittstelle oder akustische Geometrie beeinflussen, und verwenden Sie ein zur Toleranz passendes Instrument. Die Wandlerfläche darf nicht nur zum „Prüfen“ gedrückt oder zerkratzt werden.
Durchgangs- oder Isolationsprüfungen dürfen nur mit dem für das Gerät freigegebenen sicheren Pegel erfolgen. Ein Piezoelement ist kapazitiv; die Anzeige eines Ohmmeters kann transient sein und ist keine Empfindlichkeitsprüfung. Schützen Sie empfindliche Empfangswandler vor elektrostatischer Entladung und legen Sie keine Isolationsprüfspannung an, wenn Aufbau und Spezifikation dies nicht erlauben.
2. Kapazität unter angegebenen Bedingungen messen
Geben Sie Messfrequenz, Prüfspannung, Temperatur, Anschlussart und die Einbeziehung des angeschlossenen Kabels an. Die Kabelkapazität kann bei einem kleinen Wandler einen erheblichen Anteil ausmachen. Open-/Short-Kompensation auf der Ebene der Vorrichtung reduziert Leitungseinflüsse, doch Verfahren und Referenzebene müssen aufgezeichnet werden.
Die Kapazität unterstützt die Treiberauslegung, weil der Blindstrom mit Frequenz, Spannung und Kapazität steigt. Sie kann auch grobe Montageunterschiede sichtbar machen. Sie ersetzt keinen Frequenz-Sweep: Zwei Proben können ähnliche Kapazität und dennoch unterschiedliches Bewegungsverhalten besitzen.
3. Komplexe Impedanz über einen Bereich sweepen
Verwenden Sie einen Impedanz- oder Netzwerkanalysator, der für die erwartete Impedanz geeignet ist. Kalibrieren oder kompensieren Sie an der Vorrichtungsreferenz. Der Sweep muss Resonanz und benachbarte Moden abdecken und genügend Punkte zur Auflösung der Merkmale enthalten. Halten Sie den Pegel niedrig genug, um Erwärmung oder Nichtlinearität zu vermeiden, sofern keine Hochpegelcharakterisierung gefordert ist.
Speichern Sie Impedanzbetrag und -phase, nicht nur den Minimalwert. Identifizieren Sie Resonanz und Antiresonanz nach dem gewählten Modell und der Berichtsregel. Eine vollständige Baugruppe kann neben der gewünschten Mode Struktur- oder Gehäusemoden zeigen. Vergleichen Sie Kurvenform, Frequenz, Mindestimpedanz, Phasenübergang und Wiederholbarkeit nach erneutem Anschließen der Probe.
Die Montage verändert das Ergebnis. Ein nacktes Element, ein vergossener Sensor, ein geklemmtes Gehäuse, ein verklebtes Bauteil sowie luft- und wasserbelastete Wandler sind unterschiedliche Systeme. Die Prüfvorrichtung muss die für die Entscheidung relevante Bedingung abbilden oder ausdrücklich als elektrische Eingangskontrolle bezeichnet werden.
4. Eine reproduzierbare akustische Vorrichtung aufbauen
Für einen Luftwandler kann ein Sende-Empfangs-Prüfstand einen festen koaxialen Abstand, steife Halterungen, kontrollierte Ausrichtung und einen Absorber oder ein Zeitfenster zur Verringerung von Raumreflexionen verwenden. Bei Pulse Echo wird ein stabiles Ziel mit definiertem Material, Maß, Winkel und Abstand benötigt. Für Tauchwandler sind Wasserweg, Temperatur, Entgasung, Ausrichtung und Grenzreflexionen zu kontrollieren. Luft- und Immersionsergebnisse dürfen nicht als gleiche Last verglichen werden.
Wählen Sie eine Referenzform des Treibers: Spannung an den Wandleranschlüssen, Frequenz, Burst-Zyklen, Wiederholrate und Quellimpedanz. Überwachen Sie die tatsächliche Anschlussspannung, statt die Generatoreinstellung ungeprüft zu übernehmen. Auf der Empfangsseite müssen Verstärkung, Bandbreite, Filter, Abschluss und Abtastung feststehen. Eine vorhandene Schutz- oder Sende-Empfangs-Schaltung gehört in den Systemtest; ihre Erholzeit ist zu dokumentieren.
Der bestehende Leitfaden zur Schaltungsanpassung von Ultraschallwandlern erläutert das Zusammenspiel von Kapazität, Resonanz, Ansteuerspannung, Empfängerschutz und Ausschwingen. Die Vorrichtung sollte diese Variablen beim Vergleich der Proben kontrolliert halten.
5. Empfindlichkeit als definierte Vergleichsgröße melden
„Empfindlichkeit“ ist unvollständig, wenn die Prüfung nicht Sende-, Empfangs- oder kombinierte Pulse-Echo-Empfindlichkeit und die Referenzgröße festlegt. Ein Produktionsscreening kann den empfangenen Spitzen- oder RMS-Wert eines qualifizierten Referenzwandlers bei identischer Geometrie vergleichen. Eine kalibrierte akustische Messung kann Schalldruck oder Empfangsantwort mit rückführbaren Geräten und angegebener Unsicherheit melden. Eine relative Prüfstandsspannung darf ohne die nötige Kalibrierung nicht in einen absoluten Schalldruckanspruch umgerechnet werden.
Verwenden Sie ein Zeitfenster, das die direkte Ankunft oder das gewünschte Echo isoliert. Speichern Sie die vollständige Kurve und das Spektrum, nicht nur den Spitzenwert. Ein schmaler Peak kann sich mit einem einzelnen Abtastzeitpunkt ändern; ein Energie- oder RMS-Fenster kann bei entsprechender Begründung robuster sein. Wiederholen Sie die Messung nach Aus- und Einbau der Probe, um die Reproduzierbarkeit der Vorrichtung zu bestimmen.
6. Ausschwingen und Erholung im Zeitbereich messen
Ausschwingen ist die elektrische und mechanische Restantwort nach der Anregung. Definieren Sie Burst, Anschlussspannung, Empfängerkette, Ziel und Schwelle, mit denen das Abklingen gemessen wird. Berichten Sie Hüllkurve oder Zeit bis zum Unterschreiten eines festgelegten Pegels. Die praktische Blindzone hängt zusätzlich von Zielreflexion, Laufzeit, Sende-Empfangs-Umschaltung, Verstärkererholung, Filtern und Detektionsschwelle ab; sie ist keine reine Wandlerkonstante.
Trennen Sie akustische Echos von elektrischer Übersprache. Wiederholen Sie die Prüfung gegebenenfalls mit Absorber, verändertem Zielabstand oder getrenntem Sender und Empfänger. Ein Merkmal, das sich mit dem Zielabstand verschiebt, ist akustisch; ein an die Ansteuerzeit gebundenes Merkmal kann elektrisch oder strukturell sein. Verwenden Sie sichere Oszilloskopsonden und Differenzialmessung bei schwebendem oder hohem Treiberpegel.
7. Wandler anhand der Anwendungsgröße paaren
Paare sollten nach der für das System wichtigen Eigenschaft gebildet werden. Frequenznähe allein reicht möglicherweise nicht, wenn Amplitude, Bandbreite, Phase, Laufzeit oder Temperaturverfolgung die Messung bestimmen. Bei einem reziproken Sende-Empfangs-Paar sollten beide Richtungen geprüft werden. Bei Laufzeitmessern für Gas oder Flüssigkeit kann die Paarung auch Stabilität über Druck, Temperatur und den endgültigen Schallweg erfordern.
Definieren Sie den Paaralgorithmus vor der Sichtung von Produktionsdaten. Legen Sie beispielsweise zulässige Unterschiede ausgewählter elektrischer Merkmale und einer kontrollierten akustischen Antwort fest. Bewahren Sie Daten und Paar-ID jeder Einheit. Wählen Sie Paare nicht aus einer kleinen Stichprobe heraus, ohne zu prüfen, ob die künftige Produktion dieselbe Verteilung einhalten kann.
Akzeptanzgrenzen brauchen Nachweise
Leiten Sie Grenzwerte aus Designanforderungen, Messfähigkeit, qualifizierten Referenzproben und Prozessdaten ab. Ein Referenzmuster ist nur nützlich, wenn seine Stabilität überwacht wird; es kann altern, Feuchte aufnehmen, durch Handhabung beschädigt werden oder mit der Vorrichtung driften. Führen Sie zu Beginn und am Ende eines Prüflaufs eine Kontrollprobe mit und verfolgen Sie deren Ergebnis.
Schätzen Sie Wiederholbarkeit durch Wiederholungsmessungen ohne Remontage und Reproduzierbarkeit durch verschiedene Bediener, Vorrichtungen, Tage und Remontagen, soweit sinnvoll. Eine Toleranz, die enger als die Streuung des Prüfsystems ist, weist gute Teile unvorhersehbar zurück und akzeptiert unsichere Teile. Dokumentieren Sie Kalibrierung, Unsicherheit, Schutzbänder, Wiederholungsregeln und die Behandlung nicht konformer Proben.
Angaben, die mit Proben gesendet werden sollten
- Anwendung, Medium, Ziel oder Schallweg, Zielfrequenz und Bandbreite.
- Sendesignal, Anschlussspannung, Zyklen, Wiederholung, Tastgrad und Quellimpedanz.
- Empfangskette, Verstärkung, Bandbreite, Schwelle, Zeitvorgabe und maximales Ausschwingen.
- Gehäuse, Montage, Kabel, Stecker, Dichtung, Temperatur, Druck und chemische Umgebung.
- Gewünschte elektrische und akustische Prüfungen, Bedingungen, Probenzahl, Statistik und Akzeptanzregel.
- Ob lose Elemente, vollständige Wandler, Paare oder das Gesamtsystem Gegenstand der Anfrage sind.
Bei einem neuen Design oder einer Anfrage kombinieren Sie diese Prüfdaten mit der RFQ-Checkliste für kundenspezifische Ultraschallwandler. Für die anwendungsspezifische Validierung vergleichen Sie die Integrationsanleitung für nichtinvasive Ultraschall-Luftblasensensoren und den Leitfaden zur Ultraschall-Doppelbogenerkennung. Deep Minds Ultrasonic kann aus Frequenzaufdruck und Foto allein keine Produktionsgrenze ableiten.
FAQ
Ist die Frequenz der niedrigsten Impedanz die Betriebsfrequenz?
Nicht automatisch. Der Arbeitspunkt hängt von Impedanz- und Phasenkurve, akustischer Antwort, Last, Treiber, Empfänger, Bandbreite und Systemziel ab. Legen Sie die Resonanzdefinition fest und validieren Sie die vollständige Baugruppe.
Kann die Kapazität einen defekten Wandler erkennen?
Sie kann grobe Unterschiede, Unterbrechungen oder Montageänderungen erkennen, aber gleiche Kapazität beweist keine gleiche mechanische oder akustische Leistung. Verwenden Sie sie als eine Prüfung in einem umfassenderen Plan.
Wie sollten zwei Wandler gepaart werden?
Paaren Sie die für die Anwendung relevanten Größen, etwa Frequenzmerkmale, Impedanz, Amplitude, Bandbreite, Verzögerung, Phase und Temperaturverhalten. Prüfen Sie beide Richtungen bei reziprokem Betrieb.
Warum melden zwei Labore unterschiedliche Empfindlichkeiten?
Sie können verschiedene Vorrichtungen, Abstände, Medien, Ansteuerpegel, Verstärkungen, Zeitfenster, Ziele, Referenzsensoren oder Berechnungen verwenden. Vergleichen Sie zuerst Methode und Unsicherheit, dann die Endzahl.
Technische Quellen und Prüfplan-Review
Das NDE-Ed-Material zur Charakterisierung von Ultraschallwandlern zeigt, warum Schallfeld- und Frequenzantwortmessungen definiert werden müssen. Die technischen Hinweise von Evident liefern zusätzlichen Hintergrund zu Wandlermerkmalen. Wenden Sie nur Verfahren an, die für den geprüften Wandlertyp und die Anwendung relevant sind.
Für eine Prüfung des Testplans senden Sie Deep Minds Ultrasonic Anwendung, Probenaufbau, Medium, Vorrichtungszeichnung, Geräte, Anregung, Empfangseinstellungen, Roh-Impedanzdateien, Signalverläufe, Umgebungsbedingungen, Wiederholbarkeitsdaten und vorgeschlagene Grenzen. Rohkurven und Bedingungen sind notwendig; eine Tabelle mit Pass/Fail-Kennzeichnungen reicht zur Diagnose von Design oder Prozess nicht aus.
