先定义试验要支持什么决定
超声波换能器不能只凭频率标签判定合格。“40 kHz”可能只是标称工作区域，实际谐振、阻抗、带宽、灵敏度和衰减会随结构、安装、电缆、温度、声负载和测试方法变化。有效的试验计划应先说明目的：来料检验、供应商比较、电路设计、配对、生产筛选还是失效分析。
同一个测量不能无限扩展到所有目的。阻抗扫描有助于识别谐振和负载，却不能单独证明声输出或接收灵敏度；脉冲回波能显示系统振铃，却同时包含驱动、夹具、目标、介质、接收和阈值。下面把这些测量分开，并明确各自边界。
建立受控的样品和方法身份
为每只样品分配唯一编号，记录型号、批次、日期、电缆与接头、外壳、可见标记、预期频率和预处理历史。拍摄工作面、端子、应力保护和损伤。比较前让样品与仪器达到规定实验室状态；压电和聚合物性能会随温度变化，潮气或刚完成的热暴露也会增加变差。
记录仪器型号、校准状态、夹具、引线补偿、激励电平、扫描设定、示波器带宽、采样、端接、目标、距离、介质和软件算法。没有这些条件，单位相同的两个数也未必可比。

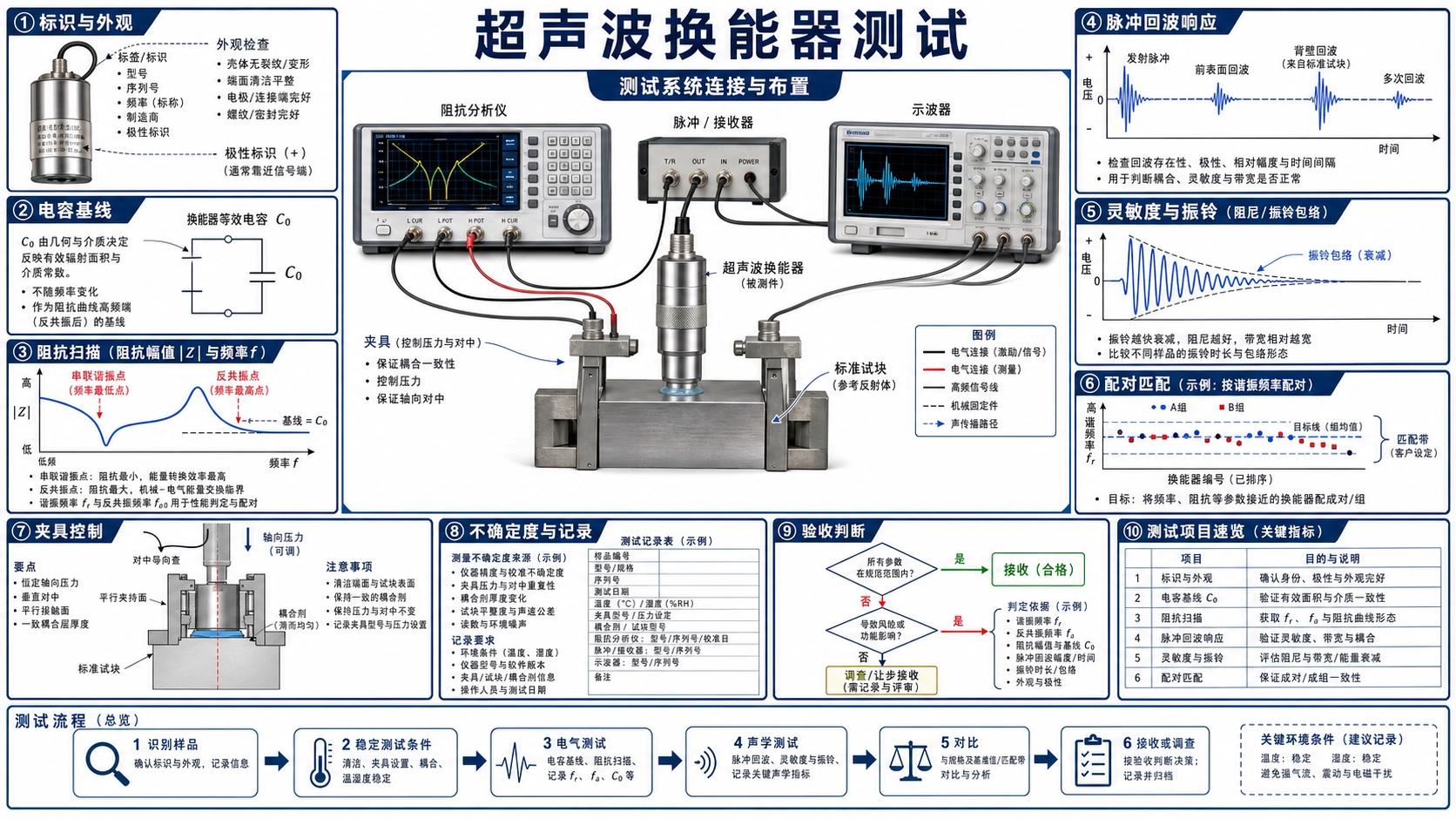

每项测试回答什么问题
| 测试 | 主要输出 | 适合的决定 | 不能单独证明 |
|---|---|---|---|
| 外观与机械检查 | 损伤、尺寸、引线和外壳状态 | 身份与工艺筛选 | 电气或声学性能 |
| 静态电容与损耗 | 规定条件下的电容和损耗 | 总体一致性与驱动电流估算 | 谐振、灵敏度或量程 |
| 阻抗扫描 | 幅值、相位、谐振/反谐振特征 | 电路匹配、一致性和异常识别 | 绝对声压或接收灵敏度 |
| 发射接收或脉冲回波 | 幅值、时序、频谱和信噪 | 规定夹具中的声学功能 | 换目标、介质、外壳或电路后的性能 |
| 振铃测量 | 衰减包络与恢复时间 | 盲区和接收恢复评估 | 不受目标和阈值影响的通用盲区 |
| 环境或寿命筛选 | 规定应力前后的变化 | 被测设计和工艺的稳健性 | 并未实际执行的标准符合性 |
1. 外观、尺寸和连续性
检查裂纹、凹陷、外壳松动、分层、工作面污染、灌封损伤、端子移动、护线破损、腐蚀和标签不一致。只测量影响接口或声学几何的尺寸，并使用适合公差的量具。不能通过按压或刮擦工作面来“检查”换能器。
连续性和绝缘检查只能使用器件允许的安全电平。压电元件具有电容性，万用表的瞬态响应不是灵敏度测试。敏感接收器件要防静电，除非结构和规范允许，不得擅自施加绝缘试验高压。
2. 在明确条件下测量电容
说明测试频率、电压、温度、连接方式，以及电缆是否包含在结果中。对于小电容换能器，电缆电容可能占明显比例。在夹具平面做开路/短路补偿可降低引线影响，但必须记录补偿步骤和参考面。
电容有助于驱动设计，因为无功电流随频率、电压和电容增加，也能暴露明显装配差异。但它不能代替扫频：两只样品可能电容接近，动态支路和声学行为却不同。
3. 扫描复阻抗，而不是只测一个频点
使用适合预期阻抗的阻抗分析仪或网络分析配置，在夹具参考面校准或补偿。扫描范围要覆盖预期谐振和邻近模态，点数足以分辨特征。除非明确进行大信号表征，激励应低到不会引起发热和非线性。
保存阻抗幅值与相位，不要只记录最低值。按既定模型和规则一致地标记谐振与反谐振。完整组件可能出现结构或外壳模态。比较曲线形状、频率、最低阻抗、相位转换，以及重新连接后的重复性。
安装会改变结果。裸片、灌封传感器、夹紧外壳、粘接件、空气负载和水负载是不同系统。夹具应重现决策所关心的条件，或者明确它只是来料电气筛选。
4. 建立可复现的声学夹具
空气换能器的发射接收台架可使用固定同轴距离、刚性支架、受控朝向以及吸声材料或时间门抑制室内反射。脉冲回波要规定目标材料、尺寸、角度和距离。浸水器件要控制水程、温度、脱气、对准和边界反射，不能把空气与浸水结果当成相同负载比较。
规定统一的驱动波形：换能器端电压、频率、周期数、重复频率和源阻抗。直接监测端子波形，不能假设信号源设定原样到达器件。接收端固定增益、带宽、滤波、端接和采样。若包含收发切换或保护，也应纳入系统测试并记录恢复过程。
现有超声波换能器电路匹配指南解释了电容、谐振、驱动电压、接收保护和振铃之间的关系。测试夹具应控制这些电路变量，才能比较样品。
5. 把灵敏度写成有定义的比较
“灵敏度”必须说明是发射、接收还是综合脉冲回波，以及参考量是什么。生产筛选可以在相同几何下，把接收峰值或有效值与合格参考样品比较；经校准的声学测试可以用可溯源设备和规定不确定度报告声压或接收响应。没有所需校准，不能把相对台架电压换算成绝对声压声明。
时间门应隔离目标直达波或回波，保存完整波形和频谱，而不只是峰值。单点峰值会随采样时刻变化，在理由充分时，窗口能量或有效值可能更稳健。拆装样品后重复测试，用于量化夹具复现性。
6. 在时域测量振铃与恢复
振铃是激励结束后残留的电气与机械响应。定义脉冲周期、端子电压、接收链、目标和测量衰减的阈值，报告包络或降至规定水平所需时间。实际盲区还受目标反射、传播时间、收发切换、放大器恢复、滤波和检测阈值影响，不是单独换能器的常数。
要区分声回波和电串扰，可在合适情况下改变目标距离、使用吸声材料或分开发射与接收。随目标距离移动的特征属于声学路径；固定在驱动时刻的特征可能是电气或结构响应。浮地或高压驱动必须使用安全示波器探测和合适差分测量。
7. 按应用指标进行配对
配对应该匹配系统真正关心的属性。若幅值、带宽、相位、传播延迟或温漂影响测量，仅频率接近并不够。互易收发对在条件允许时应双向测试。气体或液体时差计量还可能需要比较压力、温度和最终声路内的稳定性。
查看生产数据前先定义配对算法，例如规定若干电气特征和受控声响应的允许差。保留每只器件数据和配对身份。不能从少量样品中挑出“最好的一对”后，就假设未来生产分布能够持续满足。
验收限值必须有证据
限值应来自设计要求、测量能力、合格参考样品和过程数据。标准样品只有在自身稳定性受到监控时才有用，它也会老化、吸湿、被碰伤或随夹具漂移。每批测试开始和结束都应测控制样品并跟踪趋势。
先通过不拆装的重复测量评估重复性，再按需要用不同人员、夹具、日期和拆装评估复现性。公差比测试系统变差更窄，会随机拒收良品或接受不确定品。记录校准、不确定度、保护带、复测规则和不合格处置。
随样品提供的信息
- 应用、介质、目标或声程、预期频率和带宽。
- 发射波形、端子电压、周期、重复、占空比和源阻抗。
- 接收链、增益、带宽、阈值、时序和最大允许振铃。
- 外壳、安装、电缆、接头、密封、温度、压力和化学环境。
- 电气和声学试验、条件、样品数量、统计与验收规则。
- 对象属于裸片、成品换能器、配对还是完整系统。
新设计或询价可将这些测试信息与定制超声波换能器 RFQ 清单结合。针对具体应用验证，还可对照非侵入式超声波气泡传感器集成指南与超声波双张检测指南。Deep Minds Ultrasonic 无法从频率标签和照片推断生产验收限值。
常见问题
最低阻抗频率就是工作频率吗？
不一定。工作点取决于阻抗与相位曲线、声响应、负载、驱动、接收、带宽和系统目标，应定义谐振报告方法并验证完整组件。
电容能判断换能器损坏吗？
它能发现部分明显差异、开路或装配变化，但相似电容不能证明动态或声学性能相同，只能作为综合计划中的一项筛选。
两只换能器应如何配对？
匹配影响应用的指标，可能包括频率特征、阻抗、幅值、带宽、延迟、相位和温度行为。系统互易工作时应尽量双向测试。
为什么两个实验室报告的灵敏度不同？
夹具、距离、介质、驱动、增益、时间门、目标、参考传感器和算法都可能不同。比较最终数值前应比较完整方法和不确定度。
技术资料与测试复核
NDE-Ed 超声换能器表征资料说明波束和频率响应测量需要定义方法，Evident 超声换能器技术说明提供更多特性背景。只采用适合当前换能器类型和应用的方法。
如需复核测试计划，请通过联系页面向 Deep Minds Ultrasonic 提供应用、样品结构、介质、夹具图、设备、激励、接收设置、原始阻抗文件、波形、环境条件、重复性数据和拟定限值。诊断设计或工艺需要原始曲线与条件，仅有合格/不合格表格是不够的。
