Définir la décision avant l’essai

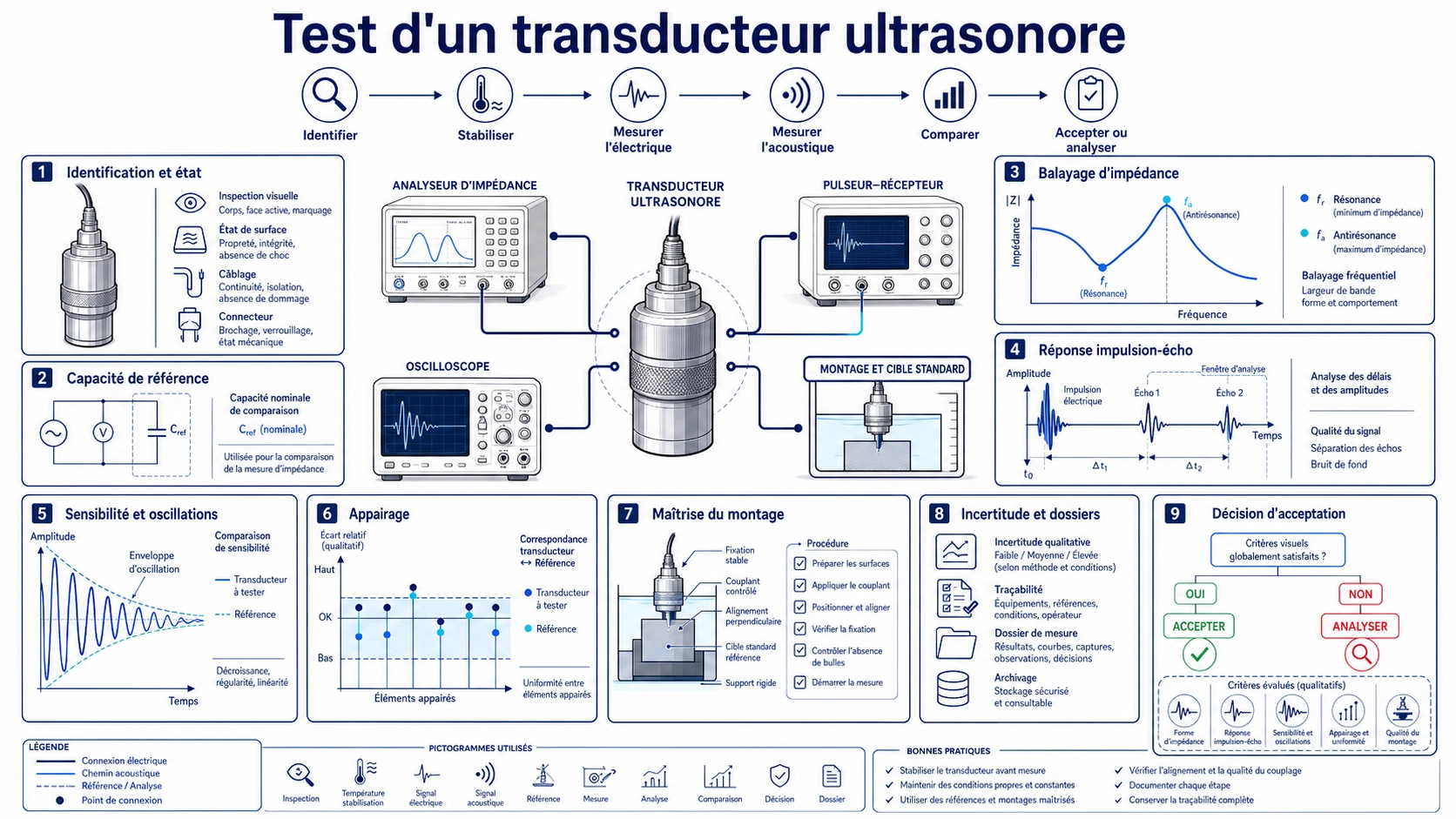

Un transducteur ultrasonore ne se juge pas sur sa seule fréquence nominale. « 40 kHz » peut désigner une zone de fonctionnement, alors que résonance, impédance, bande, sensibilité et décroissance dépendent de la construction, du montage, du câble, de la température, de la charge acoustique et de la méthode. Le plan doit d’abord viser une décision : réception, comparaison fournisseur, conception électronique, appairage, tri de production ou analyse de panne.
Un balayage d’impédance identifie des résonances et la charge, mais ne prouve pas à lui seul la pression émise ou la sensibilité. Une forme d’onde impulsion-écho révèle les oscillations du système, en incluant générateur, montage, cible, milieu, récepteur et seuil. Il faut séparer les mesures et leurs limites.
Créer une identité d’essai contrôlée
Attribuer un identifiant à chaque échantillon et relever référence, lot, date, câble, connecteur, boîtier, marquage, fréquence visée et conditionnement. Photographier face, bornes, serre-câble et défauts. Stabiliser matériel et pièces à une condition définie; les propriétés piézoélectriques et polymères varient avec température, humidité et historique thermique.
Consigner instrument, étalonnage, montage, compensation des fils, niveau, balayage, bande de l’oscilloscope, échantillonnage, terminaison, cible, distance, milieu et calcul. Sans ces conditions, deux valeurs de même unité ne sont pas comparables.
Ce que démontre chaque essai
| Essai | Résultat | Décision utile | Ne démontre pas seul |
|---|---|---|---|
| Inspection visuelle et mécanique | Dommages, dimensions, fils, boîtier | Identité et fabrication | Performance électrique ou acoustique |
| Capacité et pertes | Valeurs dans des conditions données | Cohérence globale et courant réactif | Résonance, sensibilité ou portée |
| Balayage d’impédance | Module, phase, résonance et antirésonance | Adaptation, cohérence, anomalies | Pression absolue ou sensibilité de réception |
| Émission-réception ou écho | Amplitude, temps, spectre, rapport signal/bruit | Fonction acoustique dans un montage défini | Performance avec un autre milieu ou circuit |
| Décroissance | Enveloppe et récupération | Zone morte et récupération du récepteur | Zone morte universelle indépendante de la cible |
| Contrainte environnementale | Variation avant/après | Robustesse du modèle testé | Conformité à une norme non exécutée |
1. Contrôle visuel, dimensionnel et électrique
Rechercher fissures, chocs, boîtier libre, délaminage, contamination, potting endommagé, borne mobile, serre-câble rompu, corrosion et étiquette incohérente. Mesurer les dimensions utiles à l’interface ou à l’acoustique. Ne pas appuyer ou gratter la face pour la « vérifier ».
Effectuer continuité ou isolement uniquement au niveau autorisé. L’élément est capacitif; la réponse transitoire d’un ohmmètre n’est pas une mesure de sensibilité. Protéger les récepteurs contre les décharges et ne pas appliquer une haute tension d’isolement sans autorisation.
2. Mesurer la capacité dans des conditions déclarées
Préciser fréquence, tension, température, connexion et inclusion du câble. Sa capacité peut représenter une part importante. Une compensation ouverte/court-circuit au plan du montage réduit l’effet des fils, à condition d’enregistrer procédure et plan de référence.
La capacité aide à estimer le courant du pilote et détecte des écarts grossiers. Elle ne remplace pas le balayage : deux pièces de capacité voisine peuvent avoir un comportement dynamique différent.
3. Balayer l’impédance complexe
Employer un analyseur adapté et compenser au plan de référence. Couvrir la résonance attendue et les modes voisins avec assez de points. Garder une excitation assez faible pour éviter échauffement et non-linéarité, sauf caractérisation forte explicitement prévue.
Enregistrer module et phase, pas seulement le minimum. Identifier résonance et antirésonance selon une règle constante. Comparer forme, fréquence, minimum, transition de phase et répétabilité après reconnexion. Une pièce complète peut présenter des modes du boîtier.
Le montage modifie la courbe : élément nu, potting, boîtier serré, collage, charge d’air et charge d’eau sont des systèmes différents. Reproduire la condition de décision ou préciser qu’il s’agit d’un tri électrique d’entrée.
4. Construire un montage acoustique reproductible
Dans l’air, fixer distance coaxiale, supports, orientation et fenêtre temporelle ou absorption des réflexions. En impulsion-écho, définir matériau, taille, angle et distance de cible. En immersion, contrôler trajet d’eau, température, dégazage, alignement et réflexions. Les résultats air et eau ne sont pas interchangeables.
Fixer tension aux bornes, fréquence, cycles, répétition et impédance source. Mesurer réellement la tension au dispositif. Côté réception, figer gain, bande, filtre, terminaison et échantillonnage. Inclure protection et commutation émission-réception si elles font partie du système.
Le guide d’adaptation électrique des transducteurs relie capacité, résonance, tension, protection et oscillations. Le montage doit maintenir ces variables constantes.
5. Définir la sensibilité
Indiquer s’il s’agit d’émission, de réception ou d’un écho combiné, avec la grandeur de référence. Un tri peut comparer une tension crête ou efficace à un échantillon qualifié dans la même géométrie. Une mesure absolue de pression ou de réponse exige un équipement étalonné et une incertitude. Une tension relative ne devient pas une pression absolue sans étalonnage.
Utiliser une fenêtre isolant l’arrivée ou l’écho voulu, sauvegarder onde et spectre, puis répéter après repose pour chiffrer la reproductibilité. Un maximum sur un seul échantillon temporel peut être moins robuste qu’une énergie de fenêtre justifiée.
6. Mesurer les oscillations résiduelles
Définir salve, tension, chaîne de réception, cible et seuil de décroissance. Rapporter enveloppe ou temps pour passer sous un niveau donné. La zone morte dépend aussi de la cible, du temps de propagation, de la commutation, de la récupération, des filtres et du seuil; ce n’est pas une constante du seul transducteur.
Faire varier la distance ou utiliser un absorbant pour distinguer écho et couplage électrique. Une composante qui se déplace avec la cible est acoustique; une composante fixe par rapport à l’excitation peut être électrique ou structurelle. Respecter les règles de mesure différentielle sur pilote flottant ou haute tension.
7. Appairer selon l’application
La fréquence seule peut être insuffisante si amplitude, bande, phase, retard ou dérive thermique importent. Tester les deux directions pour une paire réciproque. En mesure de transit gaz ou liquide, l’appairage peut inclure stabilité sur pression, température et trajet final.
Définir l’algorithme avant de voir les résultats : différences permises sur caractéristiques électriques et réponse acoustique. Conserver les données et l’identité de la paire. Une sélection favorable sur quelques pièces ne garantit pas la distribution future.
Fonder les limites de réception
Les limites viennent du besoin, de la capacité de mesure, des références qualifiées et du procédé. Un échantillon étalon doit lui-même être suivi; il peut vieillir, absorber l’humidité ou être endommagé. Le mesurer au début et à la fin.
Évaluer répétabilité sans démontage, puis reproductibilité entre opérateurs, montages, jours et reposes. Une tolérance plus étroite que la variation du moyen conduit à des décisions aléatoires. Documenter étalonnage, incertitude, bandes de garde, retest et traitement des non-conformes.
Informations à joindre aux échantillons
- Application, milieu, cible ou trajet, fréquence et bande.
- Forme d’onde, tension aux bornes, cycles, répétition, rapport cyclique et source.
- Réception, gain, bande, seuil, temps et décroissance maximale.
- Boîtier, montage, câble, connecteur, étanchéité, température, pression et chimie.
- Essais, conditions, quantité, statistiques et règle de réception.
- Élément nu, transducteur fini, paire ou système complet.
Pour un nouveau devis, associer ces éléments à la liste RFQ d’un transducteur sur mesure. Pour une validation d’application, comparer le guide d’intégration du capteur ultrasonore non invasif de bulles et le guide de détection ultrasonore de doubles feuilles. Deep Minds Ultrasonic ne peut déduire une limite de production d’une fréquence et d’une photographie.
FAQ
Le minimum d’impédance est-il la fréquence de travail ?
Pas automatiquement. Le point dépend des courbes, de l’acoustique, de la charge, du pilote, du récepteur, de la bande et de l’objectif.
La capacité détecte-t-elle une pièce défectueuse ?
Elle révèle certains écarts ou circuits ouverts, mais une capacité identique ne prouve pas une performance dynamique égale.
Comment appairer deux transducteurs ?
Selon les métriques utiles : fréquence, impédance, amplitude, bande, retard, phase et température. Tester les deux sens si nécessaire.
Pourquoi deux laboratoires donnent-ils des sensibilités différentes ?
Montage, distance, milieu, excitation, gain, fenêtre, cible, référence ou calcul peuvent différer. Comparer méthode et incertitude.
Références et revue d’essai
Les ressources de NDE-Ed sur la caractérisation des transducteurs montrent l’importance de définir faisceau et réponse fréquentielle; les notes techniques d’Evident apportent un contexte complémentaire. N’appliquer que les méthodes adaptées.
Pour une revue, envoyez à Deep Minds Ultrasonic l’application, la construction, le milieu, le plan du montage, les appareils, l’excitation, la réception, les fichiers d’impédance, les ondes, les conditions, la répétabilité et les limites proposées. Les courbes brutes et conditions sont indispensables.
