Le capteur classe un état acoustique
Un capteur ultrasonore non invasif serre un tube sans toucher le fluide. Le liquide couple le son autrement que l’air; l’électronique classe liquide, bulle, tube vide ou autre état défini. Le seuil appartient donc à l’ensemble tube-fluide-capteur-électronique, pas à un diamètre universel de bulle indépendant des conditions.
L’intégration commence par l’événement et l’action attendue. Une longue colonne d’air, une suite de petites bulles, de la mousse, un tube mal mouillé et un tube vide ont des signatures temporelles différentes. Il faut aussi définir fausses alarmes, risque de non-détection, délai, démarrage, autotest et comportement en panne.
Modification du trajet acoustique

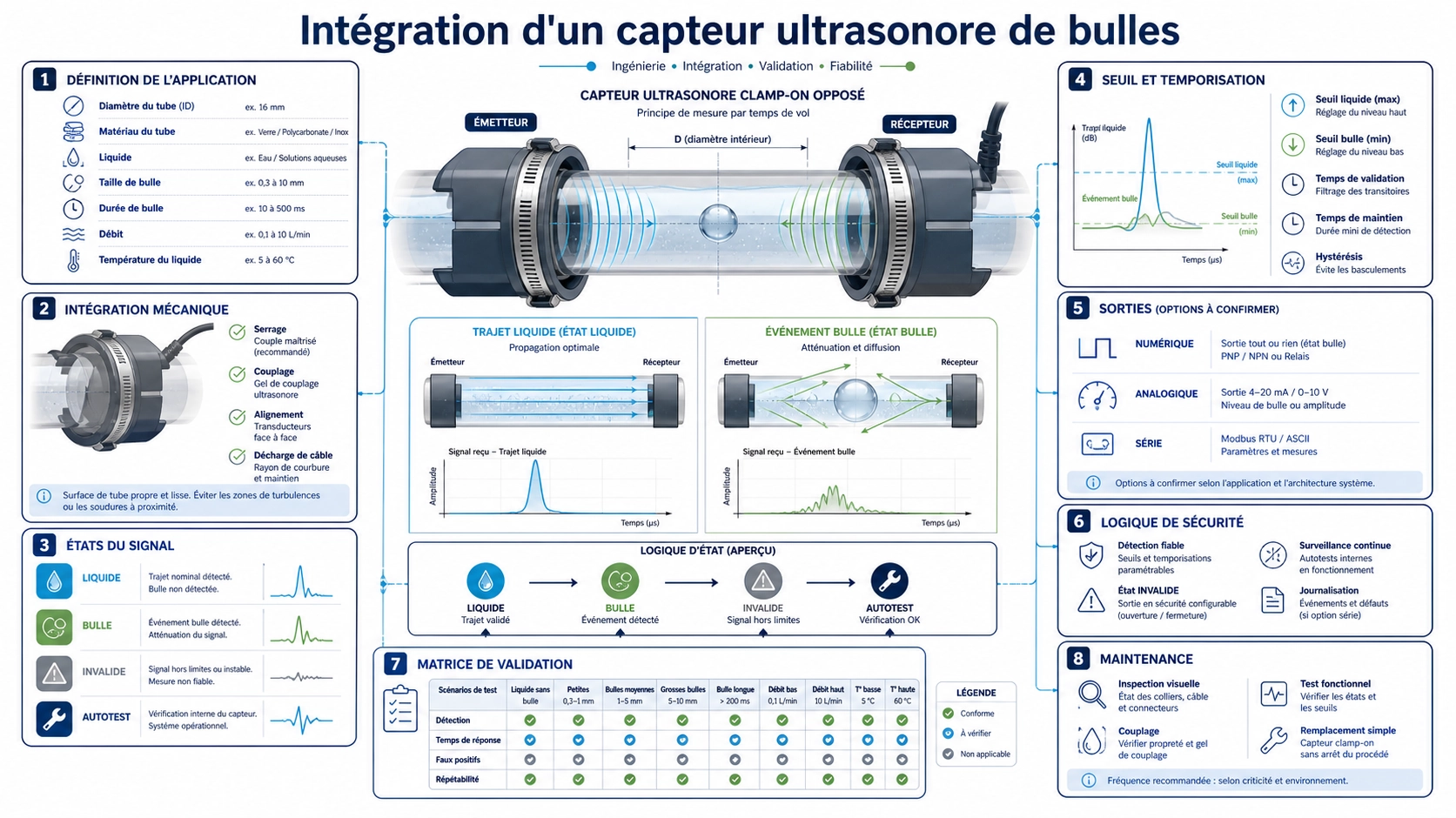

Dans un montage en transmission, un transducteur émet et l’autre reçoit à travers le tube. Les interfaces capteur-paroi-liquide-air réfléchissent et transmettent selon leurs propriétés. Le liquide mouillant la paroi donne une distribution; une poche d’air modifie amplitude, onde, temps ou corrélation.
Le capteur ne photographie pas une forme : il observe un volume. Position, longueur axiale, couverture, forme, mouvement, fractionnement et adhérence comptent, comme fréquence, ouverture, pression de serrage, ovalité, bande, gain, seuil et échantillonnage.
Définir une exigence mesurable
| Exigence | Questions | Preuve |
|---|---|---|
| Événement | Longueur ou volume minimal? Bulle, air cumulé, mousse ou vide? | Génération contrôlée et référence indépendante |
| Hydraulique | Débits, arrêt, pulsation, pression et orientation? | Essais sur l’enveloppe |
| Temps | Délai, anti-rebond, persistance et reset? | Chronologie synchronisée |
| Erreur | Faux positifs/négatifs? État en coupure? | Analyse de risque et injection de défauts |
| Vie | Remplacement, lots, nettoyage, vieillissement, condensation? | Échantillons représentatifs |
Pour une fonction de sécurité, ces valeurs relèvent du processus de risque de l’équipement complet. Un essai de composant ne démontre pas la sécurité ou la conformité du système fini.
Le tube fait partie du capteur
Spécifier fabricant, matière, diamètre extérieur et intérieur, paroi, dureté, charge, renfort, surface et tolérances. Deux tubes de même diamètre peuvent transmettre différemment. Vieillissement, stérilisation, produits de nettoyage, perte de plastifiant, pli et insertions répétées changent la géométrie.
La gorge doit maintenir sans écraser ni laisser bouger. Pour plusieurs tailles, définir insert, couvercle, ressort ou serrage. Ovalité et couture influencent le trajet. Une orientation imposée améliore la répétabilité mais devient un contrôle d’assemblage.
Deep Minds Ultrasonic propose le BBMU-BD-A, le BBMU-BD-B multiformat et le composant BBMU-BD-C. Utiliser la documentation propre à chaque construction.
Liquide et mouillage
Relever composition, température, viscosité, particules, gaz dissous et changements de formule. Eau, solution saline, huile, concentré, émulsion et liquide chargé répondent différemment. Une calibration à l’eau ne qualifie pas automatiquement un autre fluide.
L’amorçage peut laisser une paroi non mouillée ou des bulles attachées. Vitesse, orientation, pulsation, contre-pression et raccords façonnent l’événement. La mousse peut demander une classe propre. Tester démarrage, débit, arrêt, vidange, réamorçage et nettoyage.
Intégration mécanique
- Éviter traction latérale par raccord, courbe ou pompe.
- Respecter orientation et sens prescrits.
- Garder la gorge propre et sèche sauf couplant spécifié.
- Contrôler fermeture, force, insert et décharge du câble.
- Éloigner chocs, vibrations et autres sources ultrasonores si elles affectent l’essai.
- Empêcher condensation ou fuite de créer un pont autour du tube.
- Rendre une fermeture partielle impossible ou détectable.
Seuils, temps et logique
Conserver une valeur brute en développement. Collecter les distributions liquide, bulle cible, petits événements, vide, absence de tube, mauvais chargement et pannes. Fixer les seuils avec marges pour capteur, tube, liquide, température, alimentation et vieillissement. Deux seuls échantillons n’apportent aucune marge de production.
Relier fréquence d’échantillonnage à la vitesse et à la longueur sensible. Une bulle rapide peut passer entre deux mesures; un anti-rebond long peut la supprimer. Une machine d’états doit définir entrée, persistance, sortie et signal invalide, ainsi que niveau, impulsion, alarme mémorisée ou statut série.
Interface et défauts
Confirmer alimentation, courant, démarrage, sortie, polarité, charge, logique, temps, câble, connecteur, terre, blindage et environnement électromagnétique. Définir l’interprétation à la mise sous tension, pendant autotest, en coupure, court-circuit ou perte de communication.
Un autotest peut exercer électronique ou transducteurs sans prouver tube, mouillage, liquide ou seuil. Injecter les défauts pour établir la couverture. Ne pas qualifier une sortie de « fail-safe » sans architecture et analyse démontrées.
Matrice de validation
Créer des bulles de référence avec une incertitude adaptée. Relever volume ou longueur, méthode, débit, pression, température, tube, liquide, orientation et référence synchronisée. Les bulles naturelles ne suffisent pas à établir un seuil.
| Facteur | Niveaux | Défaut révélé |
|---|---|---|
| Tube | Dimensions extrêmes, lots, vieillis et remplacés | Ajustement et variation |
| Liquide | Formules, températures, particules, dégazé et gazé | Seuil et mouillage |
| Air | Sous-cible, cible, au-dessus, colonne, train, mousse, vide | Frontière et ambiguïté |
| Hydraulique | Arrêt, minimum, normal, maximum, pulsé, pression | Déformation et temps |
| Assemblage | Insertions, rotation, fermeture, mauvais chargement | Reproductibilité |
| Environnement | Température, condensation, alimentation, vibration, CEM requise | Dérive et faux événements |
Rapporter probabilité de détection et taux de faux événements sur la matrice. Pour les éléments acoustiques, suivre le cadre de test des transducteurs.
Production et maintenance
- Contrôler versions du capteur, insert, logiciel et seuil.
- Employer des références liquide/air qualifiées ou un montage surveillé.
- Suivre les distributions brutes, pas seulement les verdicts.
- Définir pose du tube et points d’inspection.
- Prescrire nettoyage sans résidu créant un pont acoustique.
- Conserver codes et temps utiles au diagnostic.
- Revalider après changement de tube, liquide, pompe, capteur, logiciel, seuil, boîtier ou câble.
FAQ
Quelle est la plus petite bulle détectable ?
Il n’existe pas de taille universelle indépendante du tube, fluide, géométrie, débit, fréquence, électronique, seuil et méthode.
Une calibration convient-elle à plusieurs matériaux ?
Pas sans preuve. Paroi, acoustique, dureté, ajustement et variation changent la transmission.
Peut-on distinguer mousse et bulle ?
Avec un échantillonnage et un algorithme validés sur des cas représentatifs; un seuil binaire peut être insuffisant.
L’autotest prouve-t-il la détection ?
Seulement dans sa couverture définie. Il peut ignorer chargement, mouillage, fluide, seuil et action finale.
Références et demande d’intégration
Les présentations officielles de TE Connectivity et SONOTEC illustrent la détection non invasive. Leurs déclarations restent propres à leurs produits, mais montrent l’importance du tube, fluide, événement et essai.
Pour une revue par Deep Minds Ultrasonic, transmettez plans et échantillons de tube, liquides, définition de bulle, débit, pression, orientation, temps, faux événements, alimentation, interface, pannes, environnement, contexte réglementaire, validation et quantité.
