Présentation du produit

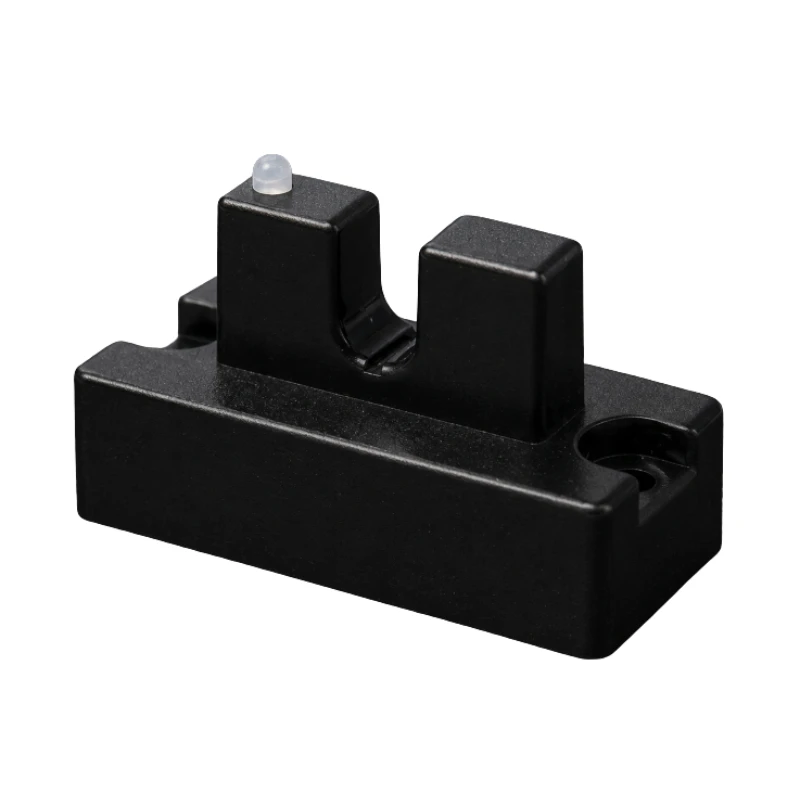

Le BBMU-BD-B détecte le liquide, l’air et les bulles dans des tubes en plastique et peut également indiquer les états humide/sec ou liquide/vide. La détection ultrasonore est non invasive ; les transducteurs piézoélectriques et l’électronique sont encapsulés dans le boîtier pour une intégration fixe aux équipements médicaux, systèmes de dosage, machines pour semi-conducteurs, équipements agroalimentaires et autres circuits automatisés.
Plusieurs diamètres, montages, circuits et logiques de sortie, voyants d’état et câblages sont disponibles. La sélection dépend du matériau, du diamètre extérieur et de l’épaisseur du tube ainsi que des propriétés du liquide.
Caractéristiques principales
- Détection ultrasonore non invasive sans contact avec le fluide
- Détection des bulles, de l’air, du tube vide et de la présence de liquide
- Réponse typique à l’air d’environ 215 μs
- Retour typique à l’état liquide d’environ 46 ms
- Sorties NPN, PNP et TTL en option
- Voyant rouge/vert et autotest électronique en option
- Transducteurs piézoélectriques et électronique encapsulés
- Compatibilité avec plusieurs tubes plastiques et élastomères
Spécifications générales
| Paramètre | Spécification |
|---|---|
| Principe de détection | Détection ultrasonore non invasive |
| États détectés | Liquide / air ou bulle / tube vide |
| Bulle minimale détectable | Typiquement environ 70 % du diamètre intérieur, selon l’application |
| Réponse à l’air | Environ 215 μs, humide vers sec |
| Réponse au liquide | Environ 46 ms, sec vers humide |
| Tension d’alimentation | 5 à 24 VDC selon la sortie |
| Sortie | NPN, PNP ou TTL 5 V |
| Courant de sortie maximal | 50 mA |
| Consommation | ≤50 mA |
| Température de fonctionnement | 5 à 60 °C |
| Température de stockage | -20 à 70 °C |
| Humidité de fonctionnement | 10 % à 90 % HR |
| Matériau du boîtier | ABS noir |
| Câble | 4 × 28 AWG ; longueur standard d’environ 300 mm |
| Autotest | Entrée d’autotest électronique en option |
Configurations mécaniques
| Configuration | Diamètre extérieur du tube | Montage | Protection |
|---|---|---|---|
| Configuration 1 | 3,18 mm (1/8 po) | Montage traversant | IP67 |
| Configuration 2 | 7,92 mm (5/16 po) | Montage traversant | IP67 |
| Configuration 3 | 3,18 mm (1/8 po) | Boîtier compact avec inserts filetés M2,5 | IP65 |
| Configuration 4 | 4,0 mm | Boîtier compact avec inserts filetés M2,5 | IP65 |
Configurations de sortie
| Type de sortie | Alimentation | Caractéristiques |
|---|---|---|
| NPN | 5 à 24 VDC | Haut > VCC – 0,5 V ; bas < 0,6 V |
| PNP | 5 à 24 VDC | Haut > VCC – 0,5 V ; bas en circuit ouvert avec rappel 10 kΩ |
| TTL | 5 VDC | Haut > 4,3 V ; bas < 0,6 V |
La logique peut être configurée avec un niveau haut pour le liquide et bas pour l’air, ou inversée.
Exigences relatives au tube et au liquide
- Tubes en PVC, PE, silicone, PUR et autres plastiques validés
- Épaisseur de paroi recommandée de 10 % à 20 % du diamètre extérieur
- Surface extérieure lisse ; tubes renforcés de tissu déconseillés
- Élasticité suffisante pour un contact stable avec la gorge de détection
- Sang, plasma, solution saline, eau et autres liquides à faible viscosité
Applications
- Instruments médicaux, pompes à perfusion et pousse-seringues
- Hémodialyse et traitement du sang
- Biotechnologie, analyse ADN et immunoanalyse
- Dosage et commande précise de fluides
- Équipements de fabrication de semi-conducteurs
- Agroalimentaire et circuits fluidiques automatisés
Informations de sélection
Pour sélectionner la configuration, fournir un échantillon de tube ou préciser le matériau, le diamètre extérieur, l’épaisseur de paroi, le liquide, la tension, le type et la logique de sortie, l’autotest, le voyant et la longueur de câble.
