Descripción del producto

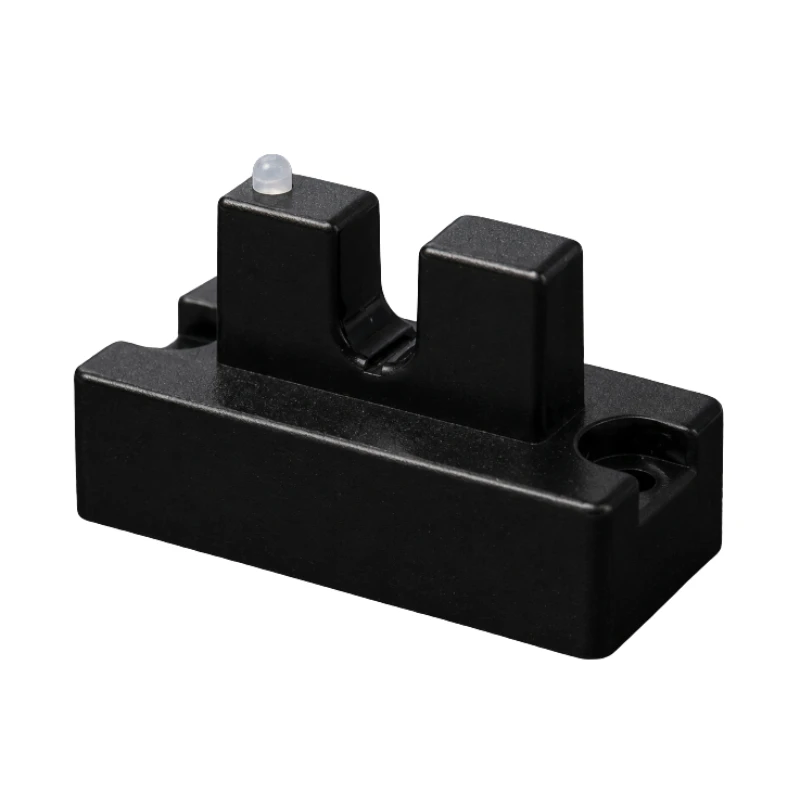

BBMU-BD-B detecta líquidos, aire y burbujas en tubos de plástico y también puede proporcionar detección de estado húmedo/seco o líquido/vacío. Utiliza detección ultrasónica no invasiva, con los transductores piezoeléctricos y la electrónica encapsulados dentro de la carcasa para integración fija en equipos médicos, sistemas de dispensado, equipos de semiconductores, máquinas de procesamiento de alimentos y otros sistemas automatizados de fluidos.
Hay disponibles múltiples tamaños de tubo, disposiciones de montaje, circuitos de salida, opciones de lógica de salida, indicadores de estado y configuraciones de cable. La selección se basa en el material del tubo, el diámetro exterior, el espesor de pared y las propiedades del líquido.
Características principales
- Detección ultrasónica no invasiva sin contacto con el fluido
- Detección de burbujas, aire, tubo vacío y presencia de líquido
- Tiempo de respuesta típico al aire de aproximadamente 215 μs
- Tiempo típico de recuperación a líquido de aproximadamente 46 ms
- Opciones de salida NPN, PNP y TTL
- LED de estado rojo/verde y autoprueba electrónica opcionales
- Transductores piezoeléctricos y electrónica encapsulados
- Compatibilidad con múltiples materiales de tubo plásticos y elastoméricos
Especificaciones generales
| Parámetro | Especificación |
|---|---|
| Principio de detección | Detección ultrasónica no invasiva |
| Estados detectados | Líquido / aire o burbuja / tubo vacío |
| Burbuja mínima detectable | Normalmente aproximadamente el 70 % del diámetro interior del tubo; depende de la aplicación |
| Respuesta al aire | Aproximadamente 215 μs, de húmedo a seco |
| Respuesta al líquido | Aproximadamente 46 ms, de seco a húmedo |
| Tensión de alimentación | 5 a 24 VDC, según la configuración de salida |
| Salida | NPN, PNP o TTL de 5 V |
| Corriente máxima de salida | 50 mA |
| Consumo de corriente | ≤50 mA |
| Temperatura de funcionamiento | 5 a 60 °C |
| Temperatura de almacenamiento | -20 a 70 °C |
| Humedad de funcionamiento | 10 % a 90 % RH |
| Material de la carcasa | ABS negro |
| Cable | 4 × 28 AWG; longitud estándar de aproximadamente 300 mm |
| Autoprueba | Entrada electrónica opcional de autoprueba |
Configuraciones de tubo y mecánicas
| Configuración | Diámetro exterior del tubo | Montaje | Grado de protección |
|---|---|---|---|
| Configuración 1 | 3,18 mm (1/8 in) | Montaje pasante | IP67 |
| Configuración 2 | 7,92 mm (5/16 in) | Montaje pasante | IP67 |
| Configuración 3 | 3,18 mm (1/8 in) | Carcasa compacta con insertos roscados M2,5 | IP65 |
| Configuración 4 | 4,0 mm | Carcasa compacta con insertos roscados M2,5 | IP65 |
Configuraciones de salida
| Tipo de salida | Alimentación | Características de salida |
|---|---|---|
| NPN | 5 a 24 VDC | Alto > VCC – 0,5 V; bajo < 0,6 V |
| PNP | 5 a 24 VDC | Alto > VCC – 0,5 V; bajo de circuito abierto con pull-down de 10 kΩ |
| TTL | 5 VDC | Alto > 4,3 V; bajo < 0,6 V |
La lógica predeterminada puede configurarse como alto para líquido y bajo para aire, o invertirse a bajo para líquido y alto para aire.
Requisitos del tubo y del líquido
- Tubos de PVC, PE, silicona, PUR y otros tubos plásticos validados
- Espesor de pared recomendado del 10 % al 20 % del diámetro exterior del tubo
- Superficie exterior lisa; no se recomiendan tubos reforzados con tela
- Elasticidad suficiente del tubo para un contacto estable con el canal de detección
- Sangre, plasma, solución salina, agua y otros líquidos de baja viscosidad
Aplicaciones
- Instrumentos médicos, bombas de infusión y bombas de jeringa
- Hemodiálisis y equipos de procesamiento sanguíneo
- Equipos de biotecnología, análisis de ADN e inmunoensayo
- Sistemas de dispensado y control preciso de fluidos
- Equipos de procesamiento de semiconductores
- Procesamiento de alimentos y sistemas automáticos de fluidos
Información de selección
Para la selección, proporcione una muestra de tubo o especifique el material, el diámetro exterior, el espesor de pared, el líquido, la tensión de alimentación, el tipo de salida, la lógica de salida, el requisito de autoprueba, el requisito de LED y la longitud del cable.
