产品概述

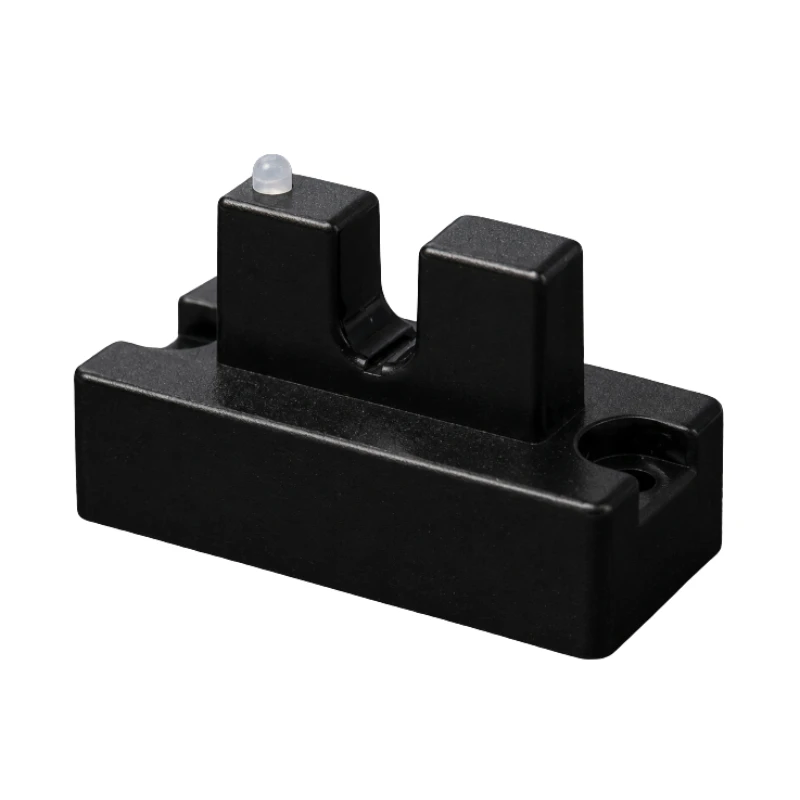

BBMU-BD-B 用于检测塑料管路中的液体、空气和气泡状态，也可用于有液/无液及湿/干状态判断。传感器采用非侵入式超声检测，压电换能器和电子电路灌封在外壳内，适合固定集成到医疗设备、点胶设备、半导体设备、食品设备及其他自动化液路系统。
产品提供多种管径、安装结构、输出电路、输出逻辑、指示灯和引线配置。选型时需要根据管材、管外径、壁厚及液体特性选择匹配规格。
产品特点
- 非侵入式超声检测，无需接触液体
- 支持气泡、空气、空管和有液/无液检测
- 空气检测典型响应时间约 215 μs
- 液体恢复典型响应时间约 46 ms
- NPN、PNP 和 TTL 输出可选
- 可选红绿状态指示灯和电子自检功能
- 压电换能器和电子电路灌封于外壳内
- 支持多种塑料和弹性管材
通用技术参数
| 参数 | 规格 |
|---|---|
| 检测原理 | 超声波非侵入式检测 |
| 检测状态 | 液体 / 空气或气泡 / 空管 |
| 最小气泡 | 通常约为管内径的 70%，与应用条件有关 |
| 空气检测响应 | 约 215 μs，湿转干 |
| 液体检测响应 | 约 46 ms，干转湿 |
| 工作电压 | 5～24 VDC，按输出配置选择 |
| 输出 | NPN、PNP 或 5 V TTL |
| 最大输出电流 | 50 mA |
| 工作电流 | ≤50 mA |
| 工作温度 | 5～60 ℃ |
| 储存温度 | -20～70 ℃ |
| 工作湿度 | 10%～90% RH |
| 外壳材料 | 黑色 ABS |
| 引线 | 4 × 28 AWG，标准长度约 300 mm |
| 自检 | 可选电子自检输入 |
管径与结构配置
| 配置 | 适配管外径 | 安装结构 | 防护等级 |
|---|---|---|---|
| 配置 1 | 3.18 mm（1/8 英寸） | 通孔安装 | IP67 |
| 配置 2 | 7.92 mm（5/16 英寸） | 通孔安装 | IP67 |
| 配置 3 | 3.18 mm（1/8 英寸） | M2.5 螺纹镶件、紧凑结构 | IP65 |
| 配置 4 | 4.0 mm | M2.5 螺纹镶件、紧凑结构 | IP65 |
输出配置
| 输出类型 | 供电 | 输出特性 |
|---|---|---|
| NPN | 5～24 VDC | 高电平 > VCC – 0.5 V；低电平 < 0.6 V |
| PNP | 5～24 VDC | 高电平 > VCC – 0.5 V；低电平开路，10 kΩ 下拉 |
| TTL | 5 VDC | 高电平 > 4.3 V；低电平 < 0.6 V |
默认逻辑可配置为液体高电平、空气低电平，也可选择液体低电平、空气高电平。
管路与液体要求
- 适用管材包括 PVC、PE、硅胶、PUR 及其他经验证的塑料管材
- 建议管壁厚度为管外径的 10%～20%
- 管路外表面应平滑，不建议使用带织物加强层的管路
- 管路应具备适当弹性，以便与检测槽稳定贴合
- 适用于血液、血浆、生理盐水、水及其他低黏度液体
应用领域
- 医疗仪器、输液泵和注射泵
- 血液透析与血液处理设备
- 生物技术、DNA 分析和免疫分析设备
- 点胶与精密流体控制系统
- 半导体加工设备
- 食品加工和自动化液路系统
选型信息
选型时请提供管材样品，或说明管材类型、管外径、壁厚、液体类型、供电电压、输出类型、输出逻辑、自检要求、指示灯要求和引线长度。
