Produktübersicht

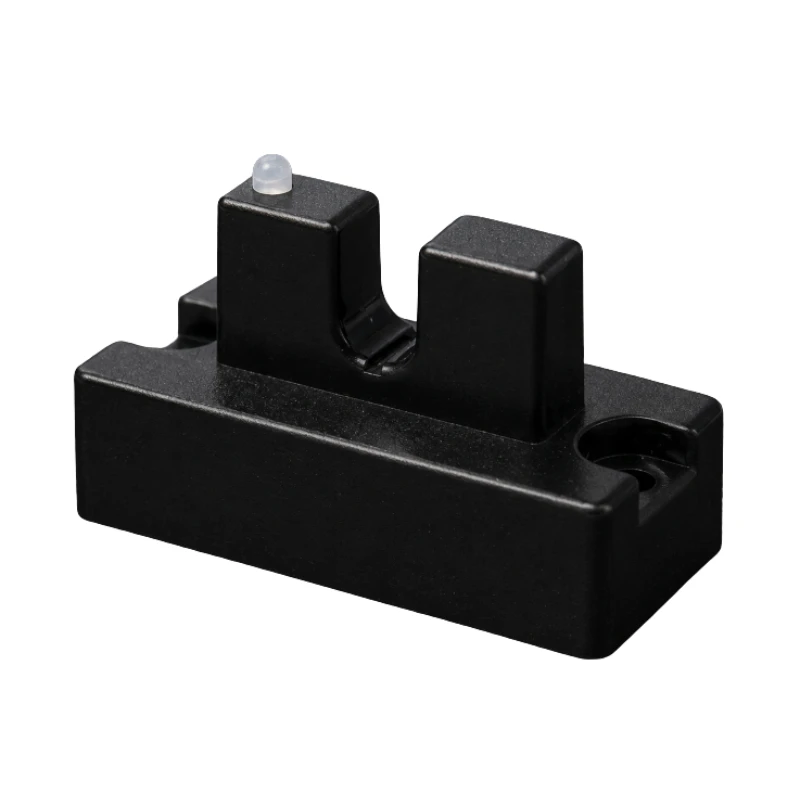

BBMU-BD-B erkennt Flüssigkeit, Luft und Blasen in Kunststoffschläuchen und kann auch nass/trocken bzw. flüssig/leer erfassen. Die nicht-invasive Ultraschallerfassung nutzt in das Gehäuse vergossene piezoelektrische Wandler und Elektronik für den festen Einbau in Medizintechnik, Dosiersysteme, Halbleiteranlagen, Lebensmittelmaschinen und andere automatisierte Fluid-Systeme.
Es stehen mehrere Schlauchgrößen, Befestigungsarten, Ausgangsschaltungen, Ausgangslogiken, Statusanzeigen und Kabelkonfigurationen zur Verfügung. Die Auswahl richtet sich nach Schlauchmaterial, Außendurchmesser, Wandstärke und Flüssigkeitseigenschaften.
Hauptmerkmale
- Nicht-invasive Ultraschallerkennung ohne Fluidkontakt
- Erkennung von Blasen, Luft, Leerrohr und Flüssigkeitsanwesenheit
- Typische Luft-Erkennungszeit von ca. 215 μs
- Typische Rückkehrzeit zur Flüssigkeit von ca. 46 ms
- NPN-, PNP- und TTL-Ausgangsoptionen
- Rote/grüne Status-LED und elektronische Selbsttestfunktion optional
- Vergossene piezoelektrische Wandler und Elektronik
- Kompatibel mit verschiedenen Kunststoff- und Elastomerschläuchen
Allgemeine Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Erkennungsprinzip | Nicht-invasive Ultraschallerkennung |
| Erkannte Zustände | Flüssigkeit / Luft oder Blase / Leerrohr |
| Minimal erkennbare Blase | Typischerweise ca. 70 % des Schlauchinnendurchmessers; anwendungsabhängig |
| Luft-Erkennung | Ca. 215 μs, nass zu trocken |
| Flüssigkeits-Erkennung | Ca. 46 ms, trocken zu nass |
| Versorgungsspannung | 5 bis 24 VDC, abhängig von der Ausgangskonfiguration |
| Ausgang | NPN, PNP oder 5-V-TTL |
| Maximaler Ausgangsstrom | 50 mA |
| Stromaufnahme | ≤50 mA |
| Betriebstemperatur | 5 bis 60 °C |
| Lagertemperatur | -20 bis 70 °C |
| Betriebsfeuchte | 10 % bis 90 % rF |
| Gehäusematerial | Schwarzes ABS |
| Kabel | 4 × 28 AWG; Standardlänge ca. 300 mm |
| Selbsttest | Optionaler elektronischer Selbsttest-Eingang |
Schlauch- und mechanische Konfigurationen
| Konfiguration | Schlauch-Außendurchmesser | Montage | Schutzart |
|---|---|---|---|
| Konfiguration 1 | 3,18 mm (1/8 in) | Durchsteckmontage | IP67 |
| Konfiguration 2 | 7,92 mm (5/16 in) | Durchsteckmontage | IP67 |
| Konfiguration 3 | 3,18 mm (1/8 in) | Kompaktes Gehäuse mit M2,5-Gewindeeinsätzen | IP65 |
| Konfiguration 4 | 4,0 mm | Kompaktes Gehäuse mit M2,5-Gewindeeinsätzen | IP65 |
Ausgangskonfigurationen
| Ausgangstyp | Versorgung | Ausgangsmerkmale |
|---|---|---|
| NPN | 5 bis 24 VDC | High > VCC – 0,5 V; Low < 0,6 V |
| PNP | 5 bis 24 VDC | High > VCC – 0,5 V; Low offen mit 10-kΩ-Pulldown |
| TTL | 5 VDC | High > 4,3 V; Low < 0,6 V |
Die Standardlogik kann so eingestellt werden, dass High für Flüssigkeit und Low für Luft gilt, oder umgekehrt.
Anforderungen an Schlauch und Flüssigkeit
- PVC-, PE-, Silikon-, PUR- und andere validierte Kunststoffschläuche
- Empfohlene Wandstärke von 10 % bis 20 % des Schlauch-Außendurchmessers
- Glatte Außenoberfläche; gewebeverstärkte Schläuche werden nicht empfohlen
- Ausreichende Schlauchelastizität für stabilen Kontakt mit dem Erkennungskanal
- Blut, Plasma, Kochsalzlösung, Wasser und andere niedrigviskose Flüssigkeiten
Anwendungen
- Medizinische Geräte, Infusionspumpen und Spritzenpumpen
- Hämodialyse- und Blutverarbeitungsgeräte
- Biotechnologie-, DNA-Analyse- und Immunoassay-Geräte
- Dosier- und Präzisions-Fluidsteuerungssysteme
- Halbleiterverarbeitungsanlagen
- Lebensmittelverarbeitung und automatisierte Fluidsysteme
Auswahlinformationen
Für die Auswahl bitte eine Schlauchprobe bereitstellen oder Schlauchmaterial, Außendurchmesser, Wandstärke, Flüssigkeit, Versorgungsspannung, Ausgangstyp, Ausgangslogik, Selbsttestanforderung, LED-Anforderung und Kabellänge angeben.
