气泡传感器检测的是声学状态，不是通用气泡直径
非侵入式超声波气泡传感器夹持在管路外部，在不接触流体的条件下评估声传输。液体与空气穿过管壁时的耦合明显不同，电子系统利用这种差异判断液体、空气/气泡、空管或其他定义状态。因此，检测阈值属于管路、流体、传感器和电子系统的完整组合，不能脱离试验条件单独标注一个通用气泡直径。
集成应先定义设备必须检测的事件以及后续动作。长气柱、小气泡串、泡沫、未完全润湿管壁和空管会产生不同时间特征。系统还要规定允许误报、漏检风险、响应时间、启动状态、自检覆盖以及传感器、电缆或控制器失效时的行为。
声路为什么会改变

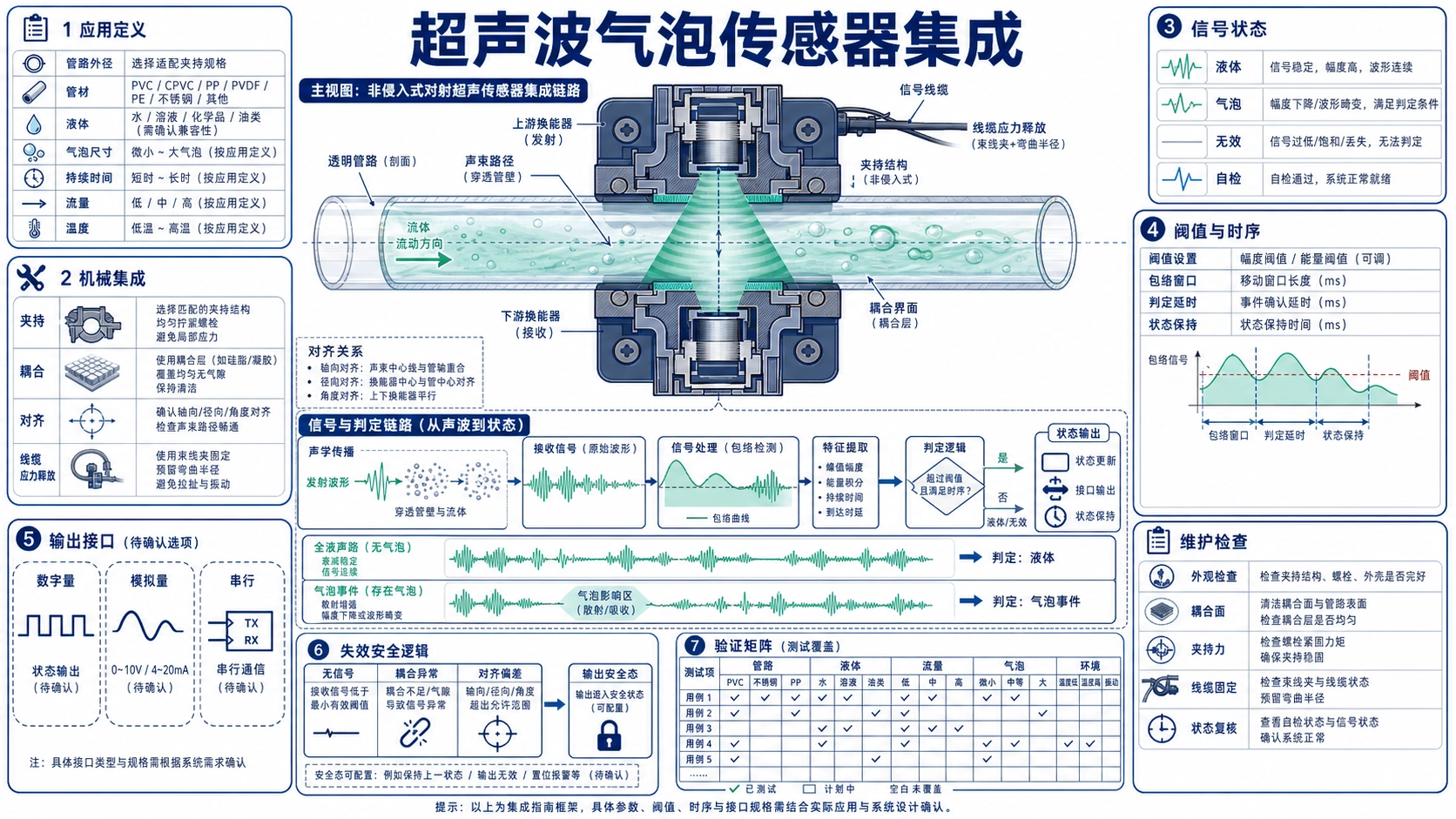

典型对射结构由一只换能器发射、另一只接收。传感器、管壁、液体和空气界面按各自声学性质反射与透射。液体充满检测段并润湿管壁时，接收信号形成一种分布；气隙或气泡打断液体声路，使幅值、波形、时间或相关性改变。
传感器不会像相机一样看见轮廓，而是观察三维体积中的波形。气泡在截面的位置、轴向长度、覆盖比例、形状、运动、破裂和附壁都重要，频率、孔径、夹持力、管路椭圆、接收带宽、增益、阈值和采样率也会影响结果。
用可测量语言定义检测要求
| 要求 | 需要回答 | 所需证据 |
|---|---|---|
| 气泡事件 | 最小气柱长度还是体积？单泡、累计空气、泡沫还是空管？ | 受控事件发生和独立参考测量 |
| 流动条件 | 最小/最大流量、停流、脉动、压力和方位？ | 覆盖水力运行范围的测试 |
| 判定时序 | 最大延迟、去抖、持续和复位？ | 同步参考与输出时间 |
| 错误行为 | 允许误报/漏报？断电或断线时什么状态安全？ | 风险分析与故障注入 |
| 生命周期 | 换管、批次、清洁、老化、凝露和维护周期？ | 代表性生产和老化样品 |
若用于安全相关功能，这些数值必须来自整机风险过程。组件测试不能单独证明医疗、实验室、工业或分配设备的整机安全与合规。
管路是传感器的一部分
规定管路厂家和等级、材料、内外径、壁厚、硬度、相关颜色或填料、增强结构、表面和公差。外径相同的管路可能因壁厚和配方不同而具有不同传输。老化、灭菌、清洁剂、增塑剂损失、折弯和反复装卸都会改变几何与声损耗。
检测槽应重复约束管路，既不能压扁，也不能让它移动。多管径结构应为每个尺寸定义嵌件、盖板、弹簧或夹持状态。管路椭圆和接缝方向会影响声路。规定旋转方向可提高重复性，但也增加必须设计和检查的装配控制。
Deep Minds Ultrasonic 提供BBMU-BD-A 非侵入式气泡传感器、BBMU-BD-B 多管径气泡传感器和BBMU-BD-C 超声波气泡检测组件。应使用各自的管路和电气资料，不能把一种结构的范围或阈值移植到另一种。
液体、润湿和过程状态
记录液体组成、温度、黏度、悬浮物、气体溶解度，以及设备相关的其他性质和配方变化。水、生理盐水、油、浓缩液、乳液和含颗粒液体的声响应不同，用水校准不能自动覆盖另一流体。
初次灌注可能留下未润湿壁面或附壁小泡，它们不同于移动气柱。灌注速度、管路方向、泵脉动、背压和上游接头会改变气泡形状。泡沫包含交替气液界面，可能需要独立分类。应测试启动、稳定流、停流、排空、重新灌注和预期清洁状态。
机械集成与声耦合
- 传感器位置应让管路完整就位，不被接头、弯曲或泵头侧向拉扯。
- 遵守结构规定的管路方向与流向。
- 保持检测槽清洁干燥，除非设计中明确包含规定耦合材料。
- 控制盖板闭合、夹持力、嵌件身份和电缆应力释放。
- 避免强冲击、持续振动、超声清洗器和其他会影响已验证响应的声源。
- 防止凝露或漏液在管路外形成非预期耦合通路。
- 让换管操作明确可检查；半闭合盖板应被机械防止或形成可检测故障。
阈值、时序和状态逻辑
开发阶段保留原始信号或诊断量。收集合格液体、目标气泡、小于目标的事件、空管、无管、错装和已知故障的分布。根据这些群体的分离，并考虑元件、管路、液体、温度、供电和寿命变差设定阈值。只用一个“好样”和一个“坏样”选择阈值没有生产裕量。
采样率与滤波要对应气泡速度和检测长度。快速气泡可能在低速采样间穿过，过长去抖又会合并事件或漏掉短气柱；只响应一个噪声采样则会误触发。状态机应明确进入、持续、退出和无效信号规则，并规定输出是电平、脉冲、锁存报警还是串行状态。
电气接口与故障处理
确认供电范围、电流、启动时间、输出类型、有效极性、上拉或负载、逻辑电平、响应、电缆、接头、接地、屏蔽和电磁环境。定义上电、预热、自检、断线、短路、诊断超限和通信丢失时控制器如何解释。
自检可以覆盖部分电子或换能器，但必须说明范围。它未必证明管路正确安装、液路已润湿或阈值能检测目标气泡。故障注入应验证哪些故障可检出、哪些不可检出。没有系统架构和风险分析证明，不能把普通输出称为“故障安全”。
验证矩阵
用不确定度适合要求的方法制造参考气泡，记录体积或轴向长度、发生方法、流量、压力、温度、管路、液体、方向，并在需要时使用高速或同步参考。自然气泡不够重复，不能单独用于建立阈值。
| 因素 | 覆盖水平 | 发现问题 |
|---|---|---|
| 管路 | 最小/标称/最大尺寸、多批次、老化和换装样品 | 配合、声损耗和生产变差 |
| 液体 | 批准配方、温度、颗粒、脱气与含气状态 | 阈值漂移和润湿差异 |
| 空气事件 | 低于目标、目标、超过目标、长气柱、气泡串、泡沫和空管 | 检测边界与分类歧义 |
| 水力 | 停流、最小、正常、最大、脉动和压力边界 | 事件变形和时序漏检 |
| 装配 | 反复装卸、旋转、闭合力、错装和电缆移动 | 机械复现和无效状态覆盖 |
| 环境 | 温度、湿度/凝露、供电、振动和产品要求的电磁试验 | 漂移、误事件和电气敏感 |
条件允许时，开发和确认使用不同样品。报告整个矩阵中的检测概率和误事件率，而不是单一灵敏度数字。声学元件的来料和生产表征可采用超声波换能器测试框架。
生产与维护控制
- 控制传感器、管路嵌件、固件和阈值版本。
- 使用合格液体和空气参考，或监控稳定性的等效终检夹具。
- 跟踪原始诊断分布，而不只统计合格率。
- 定义管路安装说明和操作员检查点。
- 规定清洁材料，禁止残留物形成声桥。
- 保存维护诊断所需故障码和事件时间。
- 管路、液体、泵、传感器、固件、阈值、外壳或电缆改变后重新验证。
常见问题
超声传感器最小能检测多大气泡？
不存在脱离管路、液体、气泡几何、流量、频率、电子、阈值和验证方法的通用尺寸。应定义事件并在最终组件中测试。
不同管材可以共用一次校准吗？
没有证据时不可以。壁厚、声学性质、硬度、配合与制造变差会改变传输，每种批准结构都要验证。
能区分泡沫和单个气泡吗？
两者可能产生不同时间图形，但需要合适采样和在代表样品上验证的算法。单一二值阈值未必可靠区分。
自检能证明气泡检测有效吗？
只能证明自检覆盖的部分。电子或换能器检查未必验证装管、润湿、流体、事件阈值或控制器最终动作。
技术参考与集成需求
非侵入式声学检测的其他实例可参考 TE Connectivity 和 SONOTEC 官方介绍。其产品声明只适用于各自配置，但说明管路、流体、事件与测试条件必须随检测规格提供。
如需 Deep Minds Ultrasonic 复核集成，请通过联系页面提供管路图和样品、液体配方、气泡定义、流量压力、方向、时序、误事件要求、供电与接口、故障行为、环境、法规背景、验证方法和数量。
