产品概述

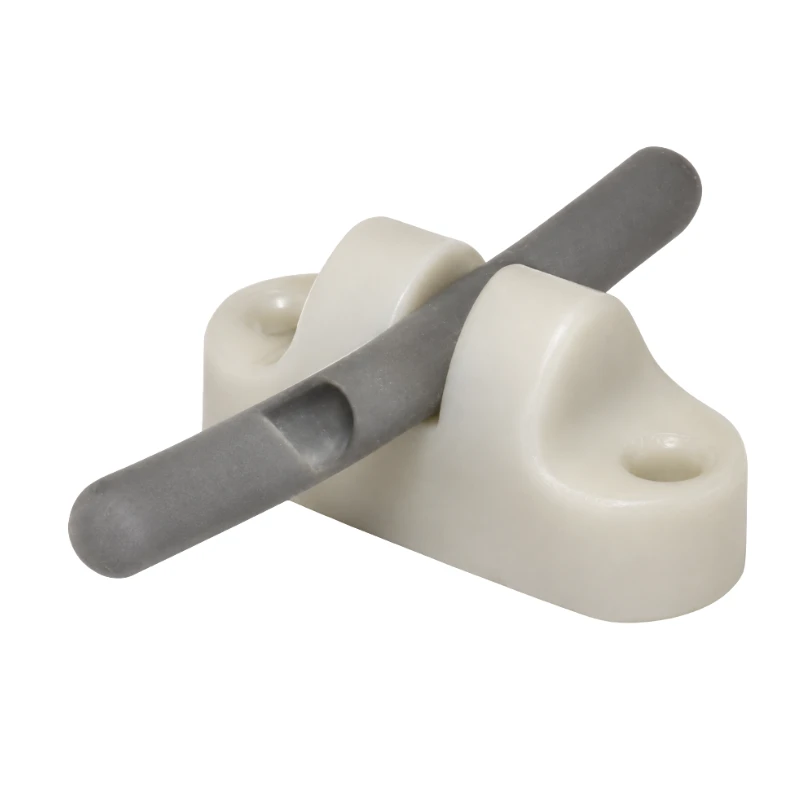

BBMU-BD-A 用于非侵入式检测管路液体中的空气和气泡。传感器夹装在管路外部，无需接触液体或改变流路，可连续判断液体与空气状态，并通过数字逻辑信号向设备控制系统输出检测结果。
产品适用于输液泵、注射泵、血液透析、血液处理、生物分析、化学分析、食品加工及其他液路设备，可根据管材、管外径、输出电平和自检要求选择配置。
产品特点
- 非侵入式超声检测，不接触被测液体
- 无需声学耦合剂
- 可检测管路中的气泡、空气和空管状态
- 典型响应时间约 0.22 ms
- 最小可检测气泡约为管内径的 70%
- 支持多种管径、供电和输出配置
- 可选上电及连续自检功能
- 对 EMI 和 RFI 具有较强抗干扰能力
技术参数
| 参数 | 规格 |
|---|---|
| 检测原理 | 超声波非侵入式检测 |
| 检测状态 | 液体 / 空气或气泡 |
| 适配管外径 | 1.6～10 mm，可定制 |
| 最小气泡 | 约为管内径的 70% |
| 响应时间 | 约 0.22 ms |
| 工作电压 | 5～24 VDC，按配置选择 |
| 输出 | 3.3 V 或 5 V 数字逻辑输出 |
| 默认输出逻辑 | 液体为低电平，空气或气泡为高电平 |
| 自检 | 可选 |
| 工作温度 | 0～40 ℃ |
| 外壳材料 | ABS/PC 塑料 |
| 引线 | 28 AWG，长度可定制 |
可选配置
| 项目 | 可选内容 |
|---|---|
| 适配管外径 | 1.6、2.0、3.2、4.0、5.2 和 6.0 mm；其他尺寸可定制 |
| 工作电压 | 5、12 或 24 VDC |
| 输出电平 | 3.3 或 5 V |
| 自检功能 | 无自检 / 带自检 |
| 引线长度 | 标准长度或定制长度 |
应用领域
- 输液泵和注射泵
- 血液透析与血液处理设备
- 采血和自体输血设备
- 生物技术、DNA 分析、免疫分析和化学分析设备
- 食品加工与流体控制设备
- 其他需要气泡或空管检测的液路系统
选型信息
选型时请提供管材、管外径、管壁厚度、被测液体、工作电压、输出电平、自检要求和引线长度。
