Produktübersicht

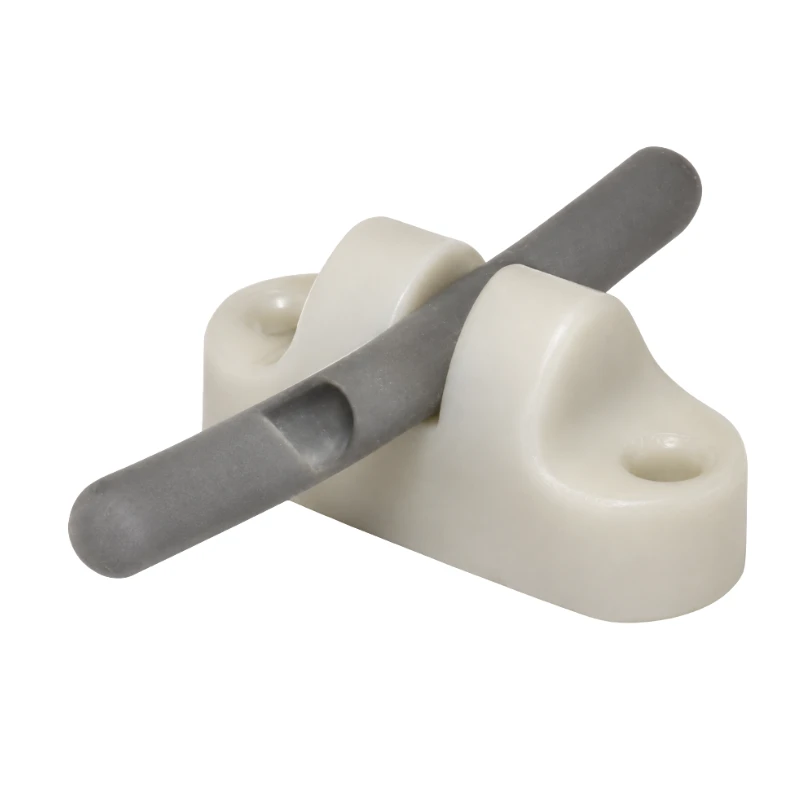

BBMU-BD-A ermöglicht die nicht-invasive Erkennung von Luft und Blasen in flüssigkeitsgefüllten Schläuchen. Außen am Fluidweg montiert, unterscheidet der Sensor kontinuierlich zwischen Flüssigkeit und Luft, ohne das Medium zu berühren oder den Strömungsweg zu verändern. Ein digitales Logiksignal übermittelt den erkannten Zustand an das Host-Gerät.
Der Sensor ist für Infusionspumpen, Spritzenpumpen, Hämodialysesysteme, Blutverarbeitungsgeräte, biotechnologische Instrumente, chemische Analysatoren, Lebensmittelverarbeitungsanlagen und andere Fluidhandling-Systeme ausgelegt. Konfigurationen sind für unterschiedliche Schlauchmaterialien, Außendurchmesser, Ausgangspegel und Selbsttestanforderungen verfügbar.
Hauptmerkmale
- Nicht-invasive Ultraschallerkennung ohne Flüssigkeitskontakt
- Kein akustisches Koppelmittel erforderlich
- Erkennung von Blasen, Luft und Leerrohrzuständen
- Typische Ansprechzeit von ca. 0,22 ms
- Minimal erkennbare Blase ca. 70 % des Schlauchinnendurchmessers
- Mehrere Konfigurationen für Schlauchgröße, Versorgungsspannung und Ausgang
- Optionale Selbsttestfunktionen beim Einschalten und im Dauerbetrieb
- Hohe Störfestigkeit gegenüber EMI und RFI
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Erkennungsprinzip | Nicht-invasive Ultraschallerkennung |
| Erkannte Zustände | Flüssigkeit / Luft oder Blase |
| Schlauch-Außendurchmesser | 1,6 bis 10 mm; kundenspezifische Größen verfügbar |
| Minimal erkennbare Blase | Ca. 70 % des Schlauchinnendurchmessers |
| Ansprechzeit | Ca. 0,22 ms |
| Versorgungsspannung | 5 bis 24 VDC, abhängig von der Konfiguration |
| Ausgang | 3,3-V- oder 5-V-Digitallogik |
| Standard-Ausgangslogik | Niedrig bei Flüssigkeit; hoch bei Luft oder Blase |
| Selbsttest | Optional |
| Betriebstemperatur | 0 bis 40 °C |
| Gehäusematerial | ABS/PC-Kunststoff |
| Kabel | 28 AWG; kundenspezifische Länge verfügbar |
Verfügbare Konfigurationen
| Position | Optionen |
|---|---|
| Schlauch-Außendurchmesser | 1,6, 2,0, 3,2, 4,0, 5,2 und 6,0 mm; weitere Größen verfügbar |
| Versorgungsspannung | 5, 12 oder 24 VDC |
| Ausgangspegel | 3,3 oder 5 V |
| Selbsttest | Ohne oder mit Selbsttest |
| Kabellänge | Standard oder kundenspezifisch |
Anwendungen
- Infusions- und Spritzenpumpen
- Hämodialyse- und Blutverarbeitungsgeräte
- Apherese- und Autotransfusionssysteme
- Biotechnologie-, DNA-Analyse-, Immunoassay- und chemische Analysegeräte
- Lebensmittelverarbeitungs- und Fluidsteuerungsanlagen
- Weitere Fluidsysteme, die Blasen- oder Leerrohrerkennung benötigen
Auswahlinformationen
Für die Auswahl bitte Schlauchmaterial, Außendurchmesser, Wandstärke, Flüssigkeit, Versorgungsspannung, Ausgangspegel, Selbsttestanforderung und Kabellänge angeben.
