Descripción del producto

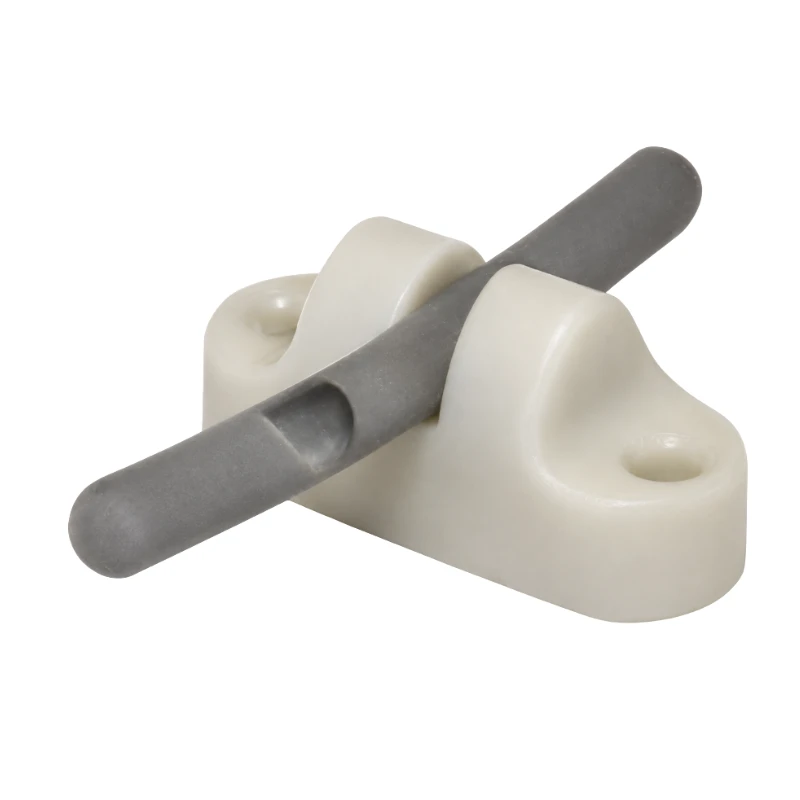

BBMU-BD-A permite detectar de forma no invasiva aire y burbujas en tubos llenos de líquido. Montado fuera de la ruta del fluido, distingue continuamente entre líquido y aire sin entrar en contacto con el medio ni modificar el circuito. Una señal lógica digital comunica el estado detectado al equipo principal.
El sensor está diseñado para bombas de infusión, bombas de jeringa, sistemas de hemodiálisis, equipos de procesamiento sanguíneo, instrumentos biotecnológicos, analizadores químicos, equipos de procesamiento alimentario y otros sistemas de manejo de fluidos. Hay configuraciones para distintos materiales de tubo, diámetros exteriores, niveles de salida y requisitos de autoprueba.
Características principales
- Detección ultrasónica no invasiva, sin contacto con el líquido
- No requiere agente de acoplamiento acústico
- Detección de burbujas, aire y condición de tubo vacío
- Tiempo de respuesta típico de aproximadamente 0,22 ms
- Burbuja mínima detectable de aproximadamente el 70 % del diámetro interior del tubo
- Múltiples configuraciones de tamaño de tubo, tensión de alimentación y salida
- Funciones opcionales de autoprueba al encendido y autoprueba continua
- Alta inmunidad frente a EMI y RFI
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Principio de detección | Detección ultrasónica no invasiva |
| Estados detectados | Líquido / aire o burbuja |
| Diámetro exterior del tubo | 1,6 a 10 mm; tamaños personalizados disponibles |
| Burbuja mínima detectable | Aproximadamente el 70 % del diámetro interior del tubo |
| Tiempo de respuesta | Aproximadamente 0,22 ms |
| Tensión de alimentación | 5 a 24 VDC, según la configuración |
| Salida | Lógica digital de 3,3 V o 5 V |
| Lógica de salida predeterminada | Nivel bajo para líquido; nivel alto para aire o burbuja |
| Autoprueba | Opcional |
| Temperatura de funcionamiento | 0 a 40 °C |
| Material de la carcasa | Plástico ABS/PC |
| Cable | 28 AWG; longitud personalizable |
Configuraciones disponibles
| Elemento | Opciones |
|---|---|
| Diámetro exterior del tubo | 1,6, 2,0, 3,2, 4,0, 5,2 y 6,0 mm; otros tamaños disponibles |
| Tensión de alimentación | 5, 12 o 24 VDC |
| Nivel de salida | 3,3 o 5 V |
| Autoprueba | Sin autoprueba o con autoprueba |
| Longitud del cable | Estándar o personalizada |
Aplicaciones
- Bombas de infusión y bombas de jeringa
- Hemodiálisis y equipos de procesamiento sanguíneo
- Sistemas de aféresis y autotransfusión
- Instrumentos de biotecnología, análisis de ADN, inmunoensayo y análisis químico
- Equipos de procesamiento alimentario y control de fluidos
- Otros sistemas de fluidos que requieren detección de burbujas o tubo vacío
Información para la selección
Para seleccionar la configuración, indique el material del tubo, diámetro exterior, espesor de pared, líquido, tensión de alimentación, nivel de salida, requisito de autoprueba y longitud del cable.
