Ein Blasensensor erkennt einen akustischen Zustand, keine universelle Blasengröße
Ein nichtinvasiver Ultraschallsensor zur Luftblasenerkennung wird um einen Schlauch geklemmt und bewertet die Schallübertragung, ohne das Medium zu berühren. Flüssigkeit koppelt Ultraschall in der Regel anders durch den Schlauch als Luft. Die Elektronik nutzt diesen Kontrast, um Flüssigkeit, Luft beziehungsweise Blasen, einen leeren Schlauch oder einen anderen definierten Zustand zu klassifizieren. Die Erkennungsschwelle ist somit eine Eigenschaft der gesamten Einheit aus Schlauch, Flüssigkeit, Sensor und Elektronik. Sie ist kein allgemeingültiger Blasendurchmesser ohne festgelegte Prüfbedingungen.
Eine erfolgreiche Integration beginnt mit der Definition des Ereignisses, das die Maschine erkennen muss, und der darauf folgenden Aktion. Eine lange Luftsäule, eine Folge kleiner Blasen, Schaum, ein unvollständig benetzter Schlauch und ein leerer Schlauch können unterschiedliche zeitliche Signaturen erzeugen. Der Systementwickler muss außerdem zulässige Fehlalarme, das Risiko übersehener Ereignisse, Reaktionszeit, Einschaltzustand, Umfang des Selbsttests und das Verhalten bei Ausfall von Sensor, Kabel oder Steuerung festlegen.
Veränderung des akustischen Pfads

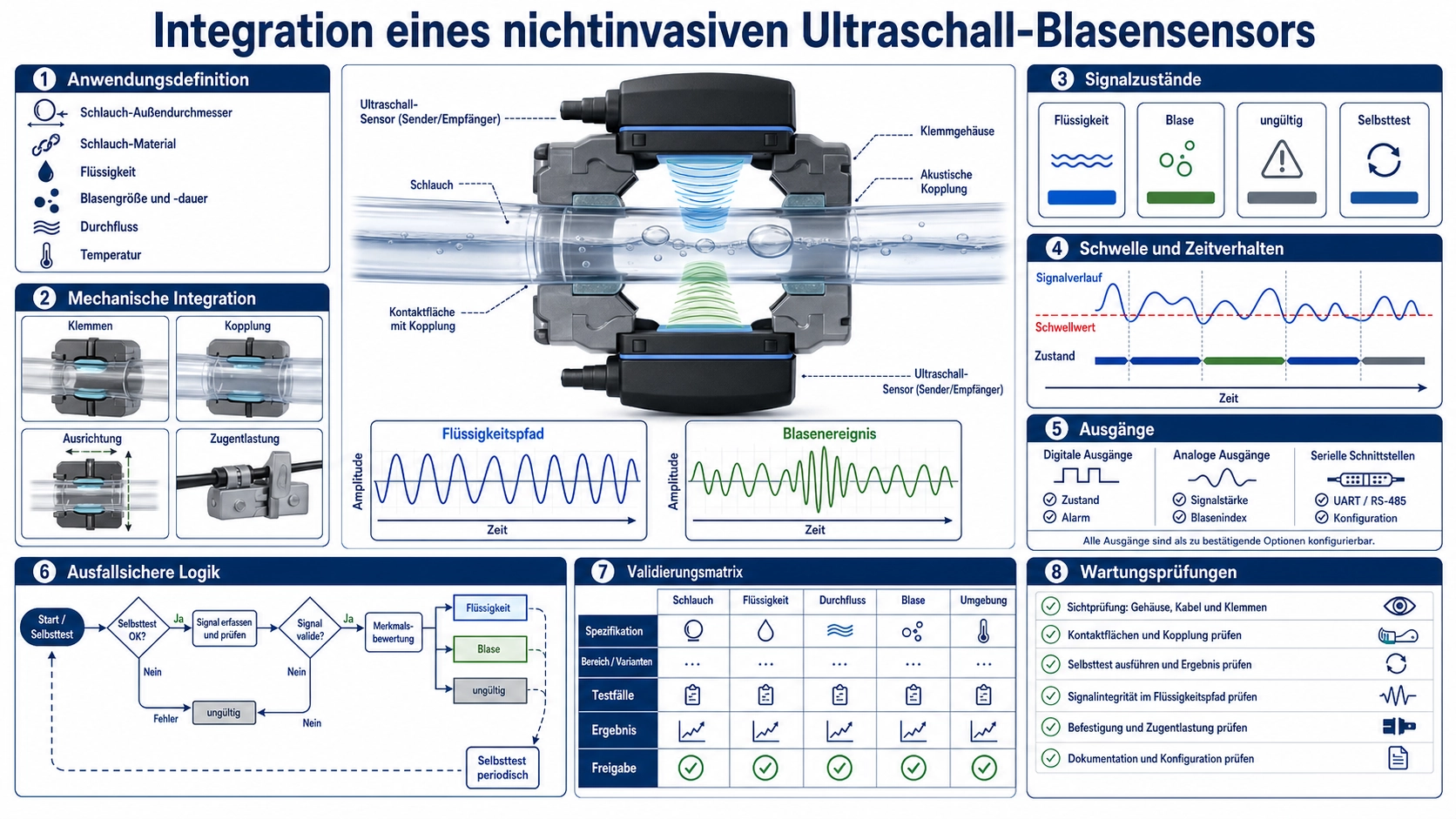

Bei einer typischen Durchschallungsanordnung sendet ein Wandler durch den Schlauch, während ein zweiter empfängt. Die Grenzflächen zwischen Sensor, Schlauchwand, Flüssigkeit und einem Luftbereich reflektieren und übertragen Energie entsprechend ihren akustischen Eigenschaften. Füllt Flüssigkeit den Messabschnitt und benetzt die Wand, folgt das Empfangssignal einer bestimmten Verteilung. Ein Luftspalt oder eine Blase unterbricht einen großen Teil des Flüssigkeitspfads und verändert Amplitude, Wellenform, Laufzeit oder Korrelation.
Der Sensor erfasst keinen fotografischen Umriss, sondern eine Wellenform aus einem dreidimensionalen Volumen. Position, axiale Länge, Querschnittsbedeckung, Form, Bewegung, Zerfall und Anhaften der Blase an der Wand sind relevant. Ebenso wirken sich Sendefrequenz, Apertur, Klemmkraft, Ovalität des Schlauchs, Empfängerbandbreite, Verstärkung, Schwelle und Abtastrate aus.
Erkennungsanforderung messbar definieren
| Anforderung | Zu beantwortende Fragen | Erforderlicher Nachweis |
|---|---|---|
| Blasenereignis | Minimale Länge oder Mindestvolumen der Luftsäule? Einzelblase, angesammelte Luft, Schaum oder leerer Schlauch? | Kontrollierte Erzeugung des Ereignisses und unabhängig gemessene Referenz |
| Strömungszustand | Minimaler und maximaler Durchfluss, Stillstand, Pulsation, Druck und Ausrichtung? | Prüfungen über den gesamten hydraulischen Betriebsbereich |
| Entscheidungszeit | Maximale Erkennungsverzögerung, Entprellung, Haltezeit und Rücksetzung? | Synchronisierte Referenz- und Ausgangszeitmessung |
| Fehlerverhalten | Zulässige falsch positive und falsch negative Ergebnisse? Sicherer Zustand bei Strom- oder Kabelausfall? | Risikoanalyse und Prüfungen mit eingebrachten Fehlern |
| Lebenszyklus | Schlauchwechsel, Chargenstreuung, Reinigung, Alterung, Kondensation und Wartungsintervall? | Repräsentative Produktions- und Alterungsmuster |
Bei einer sicherheitsbezogenen Funktion müssen diese Werte aus dem Risikoprozess für das vollständige Gerät stammen. Eine Komponentenprüfung kann nicht belegen, dass das fertige medizinische, labor-, industrie- oder dosiertechnische System sicher oder konform ist.
Der Schlauch ist Teil des Sensors
Spezifizieren Sie Hersteller und Typ, Werkstoff, Außen- und Innendurchmesser, Wanddicke, Härte, gegebenenfalls Farbe oder Füllstoffe, Verstärkung, Oberflächenbeschaffenheit und Toleranzen. Zwei Schläuche mit gleichem Außendurchmesser können aufgrund unterschiedlicher Wand oder Materialrezeptur verschieden übertragen. Alterung, Sterilisation, Reinigungsmittel, Verlust von Weichmachern, Knicken und wiederholtes Einsetzen können Geometrie und Schallverlust verändern.
Der Sensorkanal muss den Schlauch wiederholbar führen, ohne ihn zu quetschen oder Bewegung zuzulassen. Unterstützt der Kanal mehrere Größen, sind Einsatz, Deckel, Feder oder Klemmstellung für jede Größe festzulegen. Ovalität und Ausrichtung einer Naht können den Schallweg beeinflussen. Eine vorgeschriebene Drehlage kann die Wiederholbarkeit verbessern, führt aber einen zusätzlichen Montagekontrollpunkt ein, der konstruiert und geprüft werden muss.
Deep Minds Ultrasonic bietet den nichtinvasiven Blasensensor BBMU-BD-A, den Mehrgrößen-Blasensensor BBMU-BD-B und die Ultraschallkomponente BBMU-BD-C zur Blasenerkennung an. Verwenden Sie jeweils die eigene Dokumentation zu unterstützten Schläuchen und elektrischen Eigenschaften. Ein Schlauchbereich oder eine Schwelle darf nicht von einer Bauform auf eine andere übertragen werden.
Flüssigkeit, Benetzung und Prozesszustand
Dokumentieren Sie Zusammensetzung, Temperatur, Viskosität, Schwebstoffe, Gaslöslichkeit, soweit für das Gerät relevant die Leitfähigkeit sowie jede Rezepturänderung. Die akustische Antwort kann sich zwischen Wasser, Kochsalzlösung, Öl, konzentrierter Lösung, Emulsion und partikelhaltiger Flüssigkeit verschieben. Eine Kalibrierung mit Wasser qualifiziert nicht automatisch ein anderes Medium.
Beim ersten Füllen können eine unbenetzte Wand oder kleine anhaftende Blasen verbleiben, die sich von einer bewegten Luftsäule unterscheiden. Füllgeschwindigkeit, Schlauchausrichtung, Pumpenpulsation, Gegendruck und vorgeschaltete Armaturen beeinflussen die Blasenform. Schaum erzeugt abwechselnde Flüssigkeits- und Gasgrenzen und kann eine eigene Klassifizierung benötigen. Prüfen Sie Anlauf, gleichmäßige Strömung, Stillstand, Entleeren, Wiederbefüllen und vorgesehene Reinigungszustände.
Mechanische Integration und akustische Kopplung
- Platzieren Sie den Sensor so, dass der Schlauch vollständig sitzt und nicht durch Anschlüsse, Biegungen oder einen bewegten Pumpenkopf seitlich gezogen wird.
- Beachten Sie die zulässige Schlauchausrichtung und Strömungsrichtung, wenn die Konstruktion diese vorgibt.
- Halten Sie den Messkanal sauber und trocken, sofern kein spezifiziertes Koppelmaterial zum Aufbau gehört.
- Kontrollieren Sie Deckelverschluss, Klemmkraft, Identität des Einsatzes und Zugentlastung des Kabels.
- Trennen Sie die Baugruppe von starken Stößen, kontinuierlicher Vibration, Ultraschallreinigern und anderen Schallquellen, soweit diese die geprüfte Antwort beeinflussen.
- Verhindern Sie, dass Kondensat oder austretende Flüssigkeit einen unbeabsichtigten Koppelweg um den Schlauch bildet.
- Gestalten Sie den Schlauchwechsel eindeutig und prüfbar; ein teilweise geschlossener Deckel muss einen erkennbaren Fehler auslösen oder mechanisch verhindert werden.
Schwellen, Zeitverhalten und Zustandslogik
Bewahren Sie während der Entwicklung ein Rohsignal oder einen Diagnosewert auf. Erfassen Sie Verteilungen für gültige Flüssigkeit, Zielblasen, kleinere Nicht-Zielereignisse, leeren Schlauch, fehlenden Schlauch, falsch eingelegten Schlauch und bekannte Fehler. Leiten Sie Schwellen aus der Trennung dieser Grundgesamtheiten ab und berücksichtigen Sie Streuungen von Bauteil, Schlauch, Flüssigkeit, Temperatur, Versorgung und Lebenszyklus. Eine Schwelle aus nur einem „guten“ und einem „schlechten“ Muster besitzt keine Produktionsreserve.
Legen Sie Abtastrate und Filterung in Bezug auf Blasengeschwindigkeit und Messlänge fest. Eine schnelle Blase kann zwischen langsamen Abtastungen hindurchlaufen; eine zu lange Entprellzeit kann Ereignisse zusammenführen oder eine kurze Luftsäule übersehen. Umgekehrt kann die Reaktion auf einen einzelnen gestörten Wert Fehlabschaltungen verursachen. Verwenden Sie eine Zustandsmaschine mit eindeutigen Regeln für Eintritt, Dauer, Austritt und ungültige Signale. Dokumentieren Sie, ob der Ausgang einen Pegel, Impuls, verriegelten Alarm oder seriellen Status liefert.
Elektrische Schnittstelle und Fehlerbehandlung
Bestätigen Sie Versorgungsbereich, Stromaufnahme, Anlaufzeit, Ausgangsart, aktive Polarität, Pull-up oder Last, Logikpegel, Reaktionszeit, Kabellänge, Steckverbinder, Erdung, Schirmung und elektromagnetische Umgebung. Definieren Sie die Interpretation durch die Steuerung beim Einschalten, während der Aufwärmphase und des Selbsttests sowie bei getrenntem Kabel, Kurzschluss, Diagnosewert außerhalb des Bereichs und Kommunikationsverlust.
Ein Selbsttest kann Elektronik oder Wandler anregen, sein Umfang muss jedoch angegeben werden. Er weist möglicherweise weder den richtigen Schlauch noch einen benetzten Flüssigkeitspfad oder die Erkennung der geforderten Blase nach. Prüfen Sie durch Fehlereinbringung, was erkannt wird und was nicht. Bezeichnen Sie einen normalen Ausgang nicht ohne eine durch Architektur und Risikoanalyse belegte Auslegung als „ausfallsicher“.
Validierungsmatrix
Erzeugen Sie Referenzblasen mit einem Verfahren, dessen Unsicherheit zur Anforderung passt. Dokumentieren Sie Volumen oder axiale Länge, Erzeugungsmethode, Durchfluss, Druck, Temperatur, Schlauch, Flüssigkeit, Ausrichtung und bei Bedarf eine schnelle oder synchronisierte Referenz. Natürlich entstehende Blasen sind nicht ausreichend wiederholbar, um eine Schwelle festzulegen.
| Faktor | Einzubeziehende Stufen | Aufgedeckter Fehler |
|---|---|---|
| Schlauch | Minimale, Nenn- und maximale Abmessungen, mehrere Chargen, gealterte und ausgetauschte Muster | Schlechter Sitz, Schallverlust und Produktionsstreuung |
| Flüssigkeit | Freigegebene Rezepturen, Temperaturen, Partikel, entgaste und gasbeladene Zustände | Schwellenverschiebung und Benetzungsunterschiede |
| Luftereignis | Unter Zielgröße, Zielgröße, darüber, lange Säule, Blasenfolge, Schaum und leerer Schlauch | Erkennungsgrenze und mehrdeutige Klassifizierung |
| Hydraulik | Stillstand, Minimum, Normalwert, Maximum, Pulsation und Druckgrenzen | Verformung des Ereignisses und zeitlicher Verlust |
| Montage | Wiederholtes Einsetzen, Drehung, Schließkraft, Falschlage und Kabelbewegung | Mechanische Wiederholbarkeit und Abdeckung ungültiger Zustände |
| Umgebung | Temperatur, Feuchte oder Kondensation, Versorgung, Vibration und erforderliche EMV-Prüfungen | Drift, Fehlereignisse und elektrische Störanfälligkeit |
Verwenden Sie nach Möglichkeit getrennte Muster für Entwicklung und Bestätigung. Geben Sie Erkennungswahrscheinlichkeit und Fehlereignisrate über die definierte Matrix an, statt nur einen Empfindlichkeitswert zu nennen. Für die Eingangs- und Produktionscharakterisierung der akustischen Elemente ist der Prüfrahmen für Ultraschallwandler anzuwenden.
Kontrollen in Produktion und Service
- Kontrollieren Sie Revisionen von Sensor, Schlaucheinsatz, Firmware und Schwelle.
- Verwenden Sie qualifizierte Flüssigkeits- und Luftreferenzen oder eine gleichwertige Endprüfvorrichtung mit überwachter Stabilität.
- Verfolgen Sie Verteilungen der Rohdiagnose und nicht nur Gut-Schlecht-Zählungen.
- Definieren Sie Anweisungen zum Einlegen des Schlauchs und Prüfpunkte für das Bedienpersonal.
- Legen Sie Reinigungsmittel fest und untersagen Sie Rückstände, die eine Schallbrücke bilden.
- Speichern Sie Fehlercodes und Ereigniszeiten, die für die Servicediagnose erforderlich sind.
- Validieren Sie nach Änderungen an Schlauch, Flüssigkeit, Pumpe, Sensor, Firmware, Schwelle, Gehäuse oder Kabel erneut.
Häufig gestellte Fragen
Welche kleinste Blase kann ein Ultraschallsensor erkennen?
Es gibt keine universelle Größe unabhängig von Schlauch, Flüssigkeit, Blasengeometrie, Strömung, Frequenz, Elektronik, Schwelle und Validierungsverfahren. Definieren Sie das geforderte Ereignis und prüfen Sie es in der endgültigen Baugruppe.
Kann eine Kalibrierung für verschiedene Schlauchwerkstoffe gelten?
Nicht ohne Nachweis. Wanddicke, akustische Eigenschaften, Härte, Sitz und Fertigungsstreuung verändern die Übertragung. Jede freigegebene Schlauchausführung benötigt eine Validierung.
Kann der Sensor Schaum von einer einzelnen Luftblase unterscheiden?
Die zeitlichen Muster können unterschiedlich sein. Für eine Klassifizierung sind jedoch eine geeignete Abtastung und ein mit repräsentativem Schaum und Blasen validierter Algorithmus erforderlich. Eine binäre Schwelle allein trennt beide Zustände möglicherweise nicht zuverlässig.
Belegt ein Selbsttest die Funktion der Blasenerkennung?
Nur im Rahmen der festgelegten Abdeckung. Elektronik- oder Wandlerprüfungen erfassen möglicherweise nicht Schlauchlage, Benetzung, Flüssigkeit, Ereignisschwelle oder die endgültige Schutzreaktion der Steuerung.
Technische Quellen und Integrationsanfrage
Weitere Beispiele für nichtinvasive akustische Sensorik zeigen die offiziellen Übersichten von TE Connectivity und SONOTEC. Deren Aussagen gelten für die jeweils eigenen Konfigurationen und verdeutlichen, warum Schlauch, Flüssigkeit, Ereignis und Prüfbedingungen Bestandteil einer Erkennungsspezifikation sein müssen.
