Produktübersicht

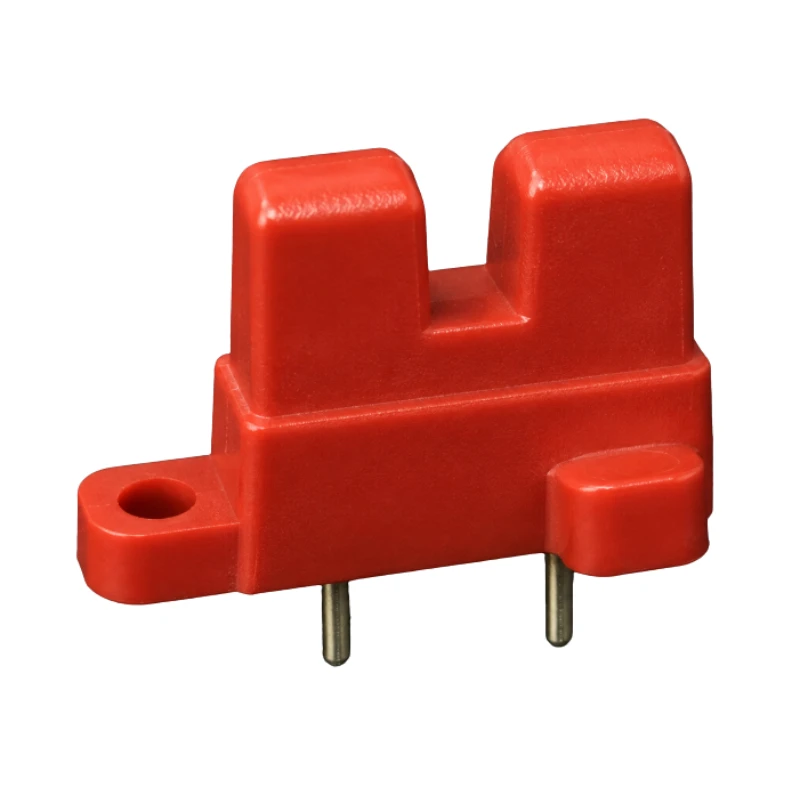

BBMU-BD-C ist ein 2,5-MHz-Ultraschall-Akustikbauteil zur Erkennung von Blasen und Flüssigkeitszuständen in Schläuchen. Die kompakte Sende-/Empfangsstruktur ist für die Integration in Luftblasendetektoren, Leerrohr-Module und OEM-Flüssigkeitsüberwachungsgeräte ausgelegt.
Das Bauteil bietet Ultraschallsenden und -empfangen und arbeitet mit externer Ansteuerung, Empfangsverstärkung und Schwellwertauswertung. Schlauchabmessungen, mechanische Montage und Erkennungsschwellen können an die Anwendung angepasst werden.
Hauptmerkmale
- 2,5 MHz zentrale Betriebsfrequenz
- Integrierte Sende-/Empfangsstruktur
- Kompaktes Kunststoffgehäuse für OEM-Integration
- Geeignet für Blasen-, Luft- und Flüssigkeitszustandserkennung in Schläuchen
- Niedrige Kapazität und stabile Impedanzwerte
- Für Schlauch und Elektronikdesign konfigurierbar
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Ultraschall-Akustikbauteil zur Blasenerkennung |
| Akustische Konfiguration | Integriertes Senden und Empfangen |
| Zentrale Betriebsfrequenz | 2,5 MHz |
| Frequenztoleranz | ±5 % oder ±10 %, je nach Konfiguration |
| Bandbreite (-6 dB) | 10 % |
| Elektrostatische Kapazität | 320 pF ±20 % |
| Minimale Parallelimpedanz | 100 Ω ±30 % |
| Maximale Eingangsspannung | <20 V |
| Betriebstemperatur | -20 bis 70 °C |
| Lagertemperatur | -40 bis 85 °C |
| Gehäusematerial | ABS-Kunststoff |
| Schutzart | IP65-Konfiguration verfügbar |
Referenz-Prüfbedingungen
| Element | Bedingung |
|---|---|
| Anregung | 6 Vp-p Dauerwelle |
| Referenz-Schallspalt | 2,6 mm |
| Prüfumgebung | 25 °C |
Die Erkennungsleistung hängt von Schlauchmaterial, Außendurchmesser, Wandstärke, Flüssigkeit, Montagedruck, Ansteuersignal, Empfangsverstärkung und Schwellwert ab.
Systemintegration
BBMU-BD-C benötigt folgende externe Schaltungen oder Funktionsmodule:
- 2,5-MHz-Ultraschall-Ansteuerschaltung
- Empfangsverstärkung und Filterung
- Flüssigkeit/Luft-Schwellenwertauswertung
- Ausgangslogik und Host-Schnittstelle
- Schlauchhalterung und akustische Kontaktstruktur
Anwendungen
- OEM-Ultraschall-Luftblasendetektoren
- Fluidüberwachung in Infusions- und medizinischen Geräten
- Biotechnologie- und Laborinstrumente
- Module zur Leerrohr- und Flüssigkeitsanwesenheitserkennung
- Dosier- und industrielle Fluidsteuerungsgeräte
Auswahlinformationen
Für die Auswahl bitte Schlauchmaterial, Außendurchmesser, Wandstärke, Flüssigkeit, verfügbaren Einbauraum, Ansteuersignal und erforderlichen Erkennungszustand angeben.
