Présentation du produit

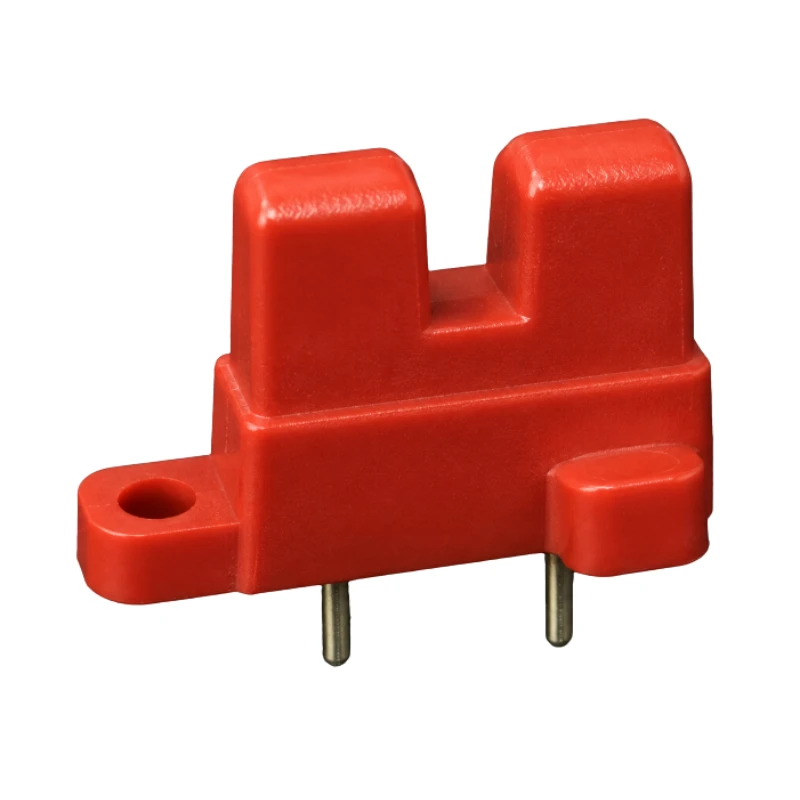

Le BBMU-BD-C est un composant acoustique ultrasonore de 2,5 MHz destiné à détecter les bulles et l’état du liquide dans des tubes. Sa structure compacte réunissant émission et réception est conçue pour l’intégration aux détecteurs de bulles d’air, modules de détection de tube vide et équipements OEM de surveillance des fluides.
Le composant assure l’émission et la réception ultrasonores et nécessite une électronique externe d’excitation, de réception et de comparaison de seuil. Les dimensions du tube, le montage mécanique et les seuils peuvent être adaptés à l’application.
Caractéristiques principales
- Fréquence centrale de fonctionnement de 2,5 MHz
- Structure acoustique intégrant émission et réception
- Boîtier plastique compact pour intégration OEM
- Détection des bulles, de l’air et de l’état du liquide dans les tubes
- Faible capacité et impédance stable
- Adaptation possible au tube et à la conception électronique
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Type de produit | Composant acoustique ultrasonore pour détection de bulles |
| Configuration acoustique | Émission et réception intégrées |
| Fréquence centrale | 2,5 MHz |
| Tolérance de fréquence | ±5 % ou ±10 % selon la configuration |
| Bande passante (-6 dB) | 10 % |
| Capacité électrostatique | 320 pF ±20 % |
| Impédance parallèle minimale | 100 Ω ±30 % |
| Tension d’entrée maximale | <20 V |
| Température de fonctionnement | -20 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Matériau du boîtier | Plastique ABS |
| Indice de protection | Configuration IP65 disponible |
Conditions d’essai de référence
| Élément | Condition |
|---|---|
| Excitation | Onde continue de 6 Vp-p |
| Intervalle acoustique de référence | 2,6 mm |
| Environnement d’essai | 25 °C |
Les performances dépendent du matériau, du diamètre extérieur et de l’épaisseur du tube, du liquide, de la pression de montage, du signal d’excitation, du gain de réception et du seuil de détection.
Intégration système
Le BBMU-BD-C nécessite les circuits ou modules externes suivants :
- Circuit d’excitation ultrasonore de 2,5 MHz
- Amplification et filtrage de réception
- Comparaison de seuil liquide/air
- Logique de sortie et interface avec l’équipement hôte
- Maintien du tube et structure de contact acoustique
Applications
- Détecteurs OEM de bulles d’air par ultrasons
- Surveillance des fluides dans les équipements de perfusion et médicaux
- Instruments biotechnologiques et de laboratoire
- Modules de détection de tube vide et de présence de liquide
- Dosage et commande de fluides industriels
Informations de sélection
Pour sélectionner la configuration, préciser le matériau, le diamètre extérieur et l’épaisseur du tube, le liquide, l’espace disponible, le signal d’excitation et l’état à détecter.
