Un sensor de burbujas detecta un estado acústico, no un tamaño universal
Un sensor ultrasónico no invasivo de burbujas de aire se fija alrededor de un tubo y evalúa la transmisión acústica sin entrar en contacto con el fluido. Por lo general, el líquido acopla los ultrasonidos a través del tubo de forma distinta al aire. La electrónica utiliza ese contraste para clasificar líquido, aire o burbuja, tubo vacío u otro estado definido. Por tanto, el umbral de detección pertenece al conjunto formado por tubo, fluido, sensor y electrónica; no es un diámetro universal de burbuja independiente de las condiciones de ensayo.
Una integración correcta comienza por definir el evento que debe detectar la máquina y la acción que debe ejecutar. Una columna larga de aire, una sucesión de burbujas pequeñas, espuma, un tubo incompletamente mojado y un tubo vacío pueden producir firmas temporales diferentes. El diseñador también debe establecer las falsas alarmas admisibles, el riesgo de omisión, el tiempo de respuesta, el estado de arranque, la cobertura del autodiagnóstico y el comportamiento ante fallos del sensor, cable o controlador.
Cómo cambia el trayecto acústico

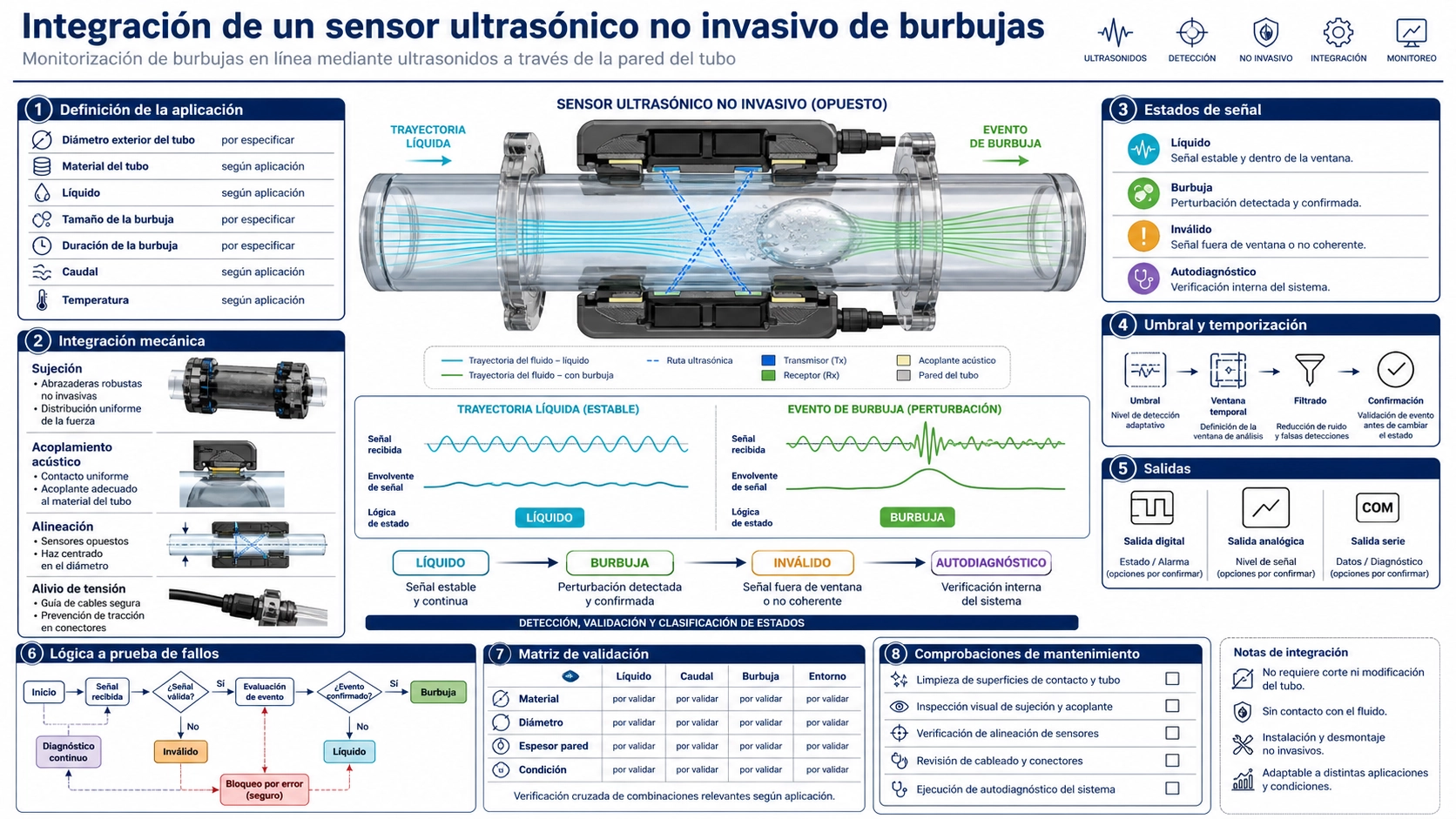

En una configuración habitual de transmisión directa, un transductor emite a través del tubo y otro recibe. Las interfaces entre sensor, pared del tubo, líquido y cualquier región de aire reflejan y transmiten energía según sus propiedades acústicas. Cuando el líquido llena la sección sensible y moja la pared, la señal recibida presenta una distribución determinada. Una burbuja o separación de aire interrumpe gran parte del trayecto líquido y modifica la amplitud, la forma de onda, la temporización o la correlación.
El sensor no observa un contorno fotográfico, sino una forma de onda procedente de un volumen tridimensional. Importan la posición de la burbuja, su longitud axial, la cobertura de la sección, la forma, el movimiento, la fragmentación y la adhesión a la pared. También influyen la frecuencia y apertura del transmisor, la presión de cierre, la ovalidad del tubo, el ancho de banda del receptor, la ganancia, el umbral y la frecuencia de muestreo.
Definir el requisito de detección con magnitudes medibles
| Requisito | Preguntas que deben responderse | Evidencia necesaria |
|---|---|---|
| Evento de burbuja | ¿Longitud o volumen mínimo de aire? ¿Burbuja aislada, aire acumulado, espuma o tubo vacío? | Generación controlada del evento y referencia medida de forma independiente |
| Condición de flujo | ¿Caudal mínimo y máximo, flujo detenido, pulsación, presión y orientación? | Ensayos en toda la envolvente hidráulica de funcionamiento |
| Tiempo de decisión | ¿Retardo máximo, filtrado antirrebote, persistencia y rearme? | Referencia sincronizada y medida temporal de la salida |
| Comportamiento de error | ¿Falsos positivos y negativos permitidos? ¿Qué estado es seguro ante pérdida de alimentación o cable? | Análisis de riesgos y ensayos de inyección de fallos |
| Ciclo de vida | ¿Sustitución y lotes de tubo, limpieza, envejecimiento, condensación e intervalo de servicio? | Muestras representativas de producción y envejecimiento |
Cuando la función afecta a la seguridad, estos valores deben proceder del proceso de riesgos del equipo completo. El ensayo de un componente no demuestra por sí solo que el sistema médico, de laboratorio, industrial o de dispensación terminado sea seguro o conforme.
El tubo forma parte del sensor
Especifique fabricante y grado del tubo, material, diámetros exterior e interior, espesor de pared, dureza, color o carga cuando corresponda, refuerzo, acabado superficial y tolerancias. Dos tubos con el mismo diámetro exterior pueden transmitir de forma distinta si cambian la pared o la formulación. El envejecimiento, la esterilización, los productos de limpieza, la pérdida de plastificante, el estrangulamiento y las inserciones repetidas pueden modificar la geometría y la pérdida acústica.
El canal debe sujetar el tubo de manera repetible sin aplastarlo ni permitir desplazamientos. Si admite varios tamaños, defina el inserto, la tapa, el muelle o el estado de cierre para cada uno. La ovalidad y orientación de la costura pueden afectar al trayecto. Marcar una orientación angular puede mejorar la repetibilidad, pero añade un control de montaje que debe diseñarse e inspeccionarse.
Deep Minds Ultrasonic ofrece el sensor no invasivo de burbujas BBMU-BD-A, el sensor de burbujas multitamaño BBMU-BD-B y el componente de detección ultrasónica BBMU-BD-C. Utilice la documentación específica de tubos compatibles e interfaz eléctrica de cada producto; no transfiera un intervalo de tubos o un umbral entre construcciones diferentes.
Líquido, mojado y estado del proceso
Registre la composición y temperatura del líquido, viscosidad, material suspendido, solubilidad del gas, conductividad cuando sea pertinente y cualquier cambio de formulación. La respuesta acústica puede variar entre agua, solución salina, aceite, solución concentrada, emulsión y líquido con partículas. Una calibración con agua no valida automáticamente otro fluido.
El llenado inicial puede dejar una pared sin mojar o pequeñas burbujas adheridas que difieren de una columna de aire en movimiento. La velocidad de cebado, orientación del tubo, pulsación de la bomba, contrapresión y accesorios aguas arriba modifican la forma de las burbujas. La espuma crea interfaces alternas de líquido y gas y puede requerir una clase propia. Ensaye arranque, flujo estable, flujo detenido, vaciado, rellenado y estados de limpieza previstos.
Integración mecánica y acoplamiento acústico
- Coloque el sensor donde el tubo permanezca completamente asentado y los conectores, curvas o cabezal móvil de la bomba no lo desplacen lateralmente.
- Respete la orientación del tubo y el sentido de flujo permitidos cuando el diseño los especifique.
- Mantenga el canal sensible limpio y seco, salvo que el diseño incluya un material de acoplamiento definido.
- Controle el cierre de la tapa, la fuerza de sujeción, la identidad del inserto y el alivio de tracción del cable.
- Aísle el conjunto de golpes intensos, vibración continua, limpiadores ultrasónicos y otras fuentes acústicas cuando alteren la respuesta validada.
- Evite que la condensación o una fuga cree un trayecto de acoplamiento imprevisto alrededor del tubo.
- Haga que la sustitución del tubo sea inequívoca e inspeccionable; una tapa parcialmente cerrada debe generar un fallo detectable o impedirse mecánicamente.
Umbrales, temporización y lógica de estados
Durante el desarrollo, conserve una señal bruta o un valor de diagnóstico. Reúna distribuciones para líquido válido, eventos objetivo, eventos menores no objetivo, tubo vacío, ausencia de tubo, tubo mal colocado y fallos conocidos. Establezca los umbrales a partir de la separación entre poblaciones, dejando margen para las variaciones de componente, tubo, líquido, temperatura, alimentación y ciclo de vida. Un umbral elegido con una sola muestra “buena” y otra “mala” no tiene margen de producción.
Defina la frecuencia de muestreo y el filtrado según la velocidad de la burbuja y la longitud sensible. Una burbuja rápida puede pasar entre muestras lentas; un filtrado demasiado largo puede unir eventos u omitir una columna corta. Reaccionar a una única muestra ruidosa puede causar disparos falsos. Utilice una máquina de estados con reglas explícitas de entrada, persistencia, salida y señal no válida. Documente si la salida es un nivel, impulso, alarma enclavada o estado serie.
Interfaz eléctrica y tratamiento de fallos
Confirme intervalo de alimentación, corriente, tiempo de arranque, tipo y polaridad activa de la salida, resistencia de elevación o carga, niveles lógicos, tiempo de respuesta, longitud de cable, conector, puesta a tierra, blindaje y entorno electromagnético. Defina cómo interpreta el controlador el encendido, calentamiento, autodiagnóstico, cable desconectado, cortocircuito, diagnóstico fuera de rango y pérdida de comunicación.
Un autodiagnóstico puede ejercitar la electrónica o los transductores, pero debe declararse su cobertura. Puede no demostrar que el tubo correcto esté instalado, que el trayecto esté mojado o que el umbral detecte la burbuja requerida. Utilice inyección de fallos para verificar lo que se detecta y lo que no. No describa una salida normal como “a prueba de fallos” sin una arquitectura y un análisis de riesgos que sustenten esa afirmación.
Matriz de validación
Genere burbujas de referencia mediante un método cuya incertidumbre sea adecuada al requisito. Registre volumen o longitud axial, método de generación, caudal, presión, temperatura, tubo, líquido, orientación y una referencia sincronizada o de alta velocidad cuando sea necesaria. Las burbujas naturales no ofrecen repetibilidad suficiente para establecer un umbral.
| Factor | Niveles que deben incluirse | Fallo revelado |
|---|---|---|
| Tubo | Dimensiones mínima, nominal y máxima, varios lotes, muestras envejecidas y sustituidas | Ajuste deficiente, pérdida acústica y variación de producción |
| Líquido | Formulaciones aprobadas, temperaturas, partículas, estados desgasificados y cargados de gas | Desplazamiento del umbral y diferencias de mojado |
| Evento de aire | Inferior al objetivo, objetivo, superior, columna larga, tren de burbujas, espuma y tubo vacío | Límite de detección y ambigüedad de clasificación |
| Hidráulica | Detenido, mínimo, normal, máximo, pulsante y límites de presión | Deformación del evento y pérdida temporal |
| Montaje | Inserciones repetidas, giro, fuerza de cierre, carga incorrecta y movimiento del cable | Repetibilidad mecánica y cobertura del estado no válido |
| Entorno | Temperatura, humedad o condensación, alimentación, vibración y ensayos electromagnéticos exigidos | Deriva, eventos falsos y susceptibilidad eléctrica |
Siempre que sea posible, utilice muestras distintas para desarrollo y confirmación. Informe de la probabilidad de detección y la tasa de eventos falsos en toda la matriz, no solo de una cifra de sensibilidad. Para caracterizar los elementos acústicos en recepción y producción, aplique el marco de ensayo de transductores ultrasónicos.
Controles de producción y servicio
- Controle las revisiones del sensor, inserto del tubo, firmware y umbrales.
- Utilice referencias cualificadas de líquido y aire o un útil de fin de línea equivalente cuya estabilidad esté supervisada.
- Registre las distribuciones de diagnóstico bruto, no solo los recuentos de aprobado y rechazado.
- Defina instrucciones de instalación del tubo y puntos de inspección para el operario.
- Especifique los productos de limpieza y prohíba residuos que formen un puente acústico.
- Almacene códigos de fallo y tiempos de evento necesarios para el diagnóstico de servicio.
- Revalide después de cambiar tubo, líquido, bomba, sensor, firmware, umbral, carcasa o cable.
Preguntas frecuentes
¿Cuál es la burbuja más pequeña que puede detectar un sensor ultrasónico?
No existe un tamaño universal independiente del tubo, líquido, geometría y flujo de la burbuja, frecuencia, electrónica, umbral y método de validación. Defina el evento requerido y ensáyelo en el conjunto final.
¿Puede utilizarse una calibración para distintos materiales de tubo?
No sin evidencia. El espesor y las propiedades acústicas de la pared, la dureza, el ajuste y la variación de fabricación modifican la transmisión. Cada construcción aprobada necesita validación.
¿Puede distinguirse la espuma de una sola burbuja?
Puede generar patrones temporales distintos, pero la clasificación requiere un muestreo adecuado y un algoritmo validado con espuma y burbujas representativas. Un umbral binario puede no diferenciarlas de forma fiable.
¿Demuestra el autodiagnóstico que funciona la detección de burbujas?
Solo en la medida definida por su cobertura. Las comprobaciones electrónicas o de transductores pueden no verificar la carga del tubo, el mojado, el fluido, el umbral del evento o la acción protectora final del controlador.
Referencias técnicas y solicitud de integración
Para consultar otros ejemplos de detección acústica no invasiva, vea las descripciones oficiales de TE Connectivity y SONOTEC. Sus afirmaciones se aplican a sus propias configuraciones y muestran por qué una especificación de detección debe incluir tubo, fluido, evento y condiciones de ensayo.
Para una revisión de integración, envíe a Deep Minds Ultrasonic planos y muestras del tubo, formulaciones del líquido, definición de la burbuja, caudal y presión, orientación, tiempo de respuesta, requisito de eventos falsos, alimentación e interfaz, comportamiento ante fallos, entorno, contexto normativo, método de validación y cantidad.
