Defina la decisión antes de elegir la prueba
Un transductor ultrasónico no puede aceptarse ni rechazarse solo por su etiqueta de frecuencia. “40 kHz” puede describir una zona nominal de funcionamiento, mientras que la resonancia, la impedancia, el ancho de banda, la sensibilidad y la caída medidas dependen de la construcción, el montaje, el cable, la temperatura, la carga acústica y el método de prueba. Un plan útil comienza por la decisión que debe respaldar: inspección de entrada, comparación de proveedores, diseño de circuito, selección de pares, cribado de producción o análisis de fallos.
La misma medición no debe utilizarse indistintamente para todas esas decisiones. Un barrido de impedancia eléctrica ayuda a identificar resonancias y cargas, pero por sí solo no demuestra la salida acústica ni la sensibilidad de recepción. Una forma de onda de eco de pulso muestra el decaimiento del sistema, pero incluye driver, utillaje, objetivo, medio, receptor y umbral. Esta guía separa las mediciones y documenta sus límites.
Cree una identidad de prueba controlada
Asigne a cada muestra un identificador único y registre número de pieza, lote, fecha, cable y conector, carcasa, marcas visibles, frecuencia prevista y antecedentes de acondicionamiento. Fotografíe la cara, los terminales, el alivio de tensión y cualquier daño. Deje que las muestras y los equipos alcancen una condición de laboratorio definida antes de compararlos. Las propiedades piezoeléctricas y poliméricas pueden cambiar con la temperatura, y la humedad o una exposición térmica reciente pueden añadir variación no controlada.
Registre el modelo exacto del instrumento, estado de calibración, utillaje, compensación de cables, nivel de excitación, parámetros de barrido, ancho de banda del osciloscopio, muestreo, terminación, objetivo, distancia, medio y cálculo de software. Sin estas condiciones, dos valores con la misma unidad no tienen por qué ser comparables.

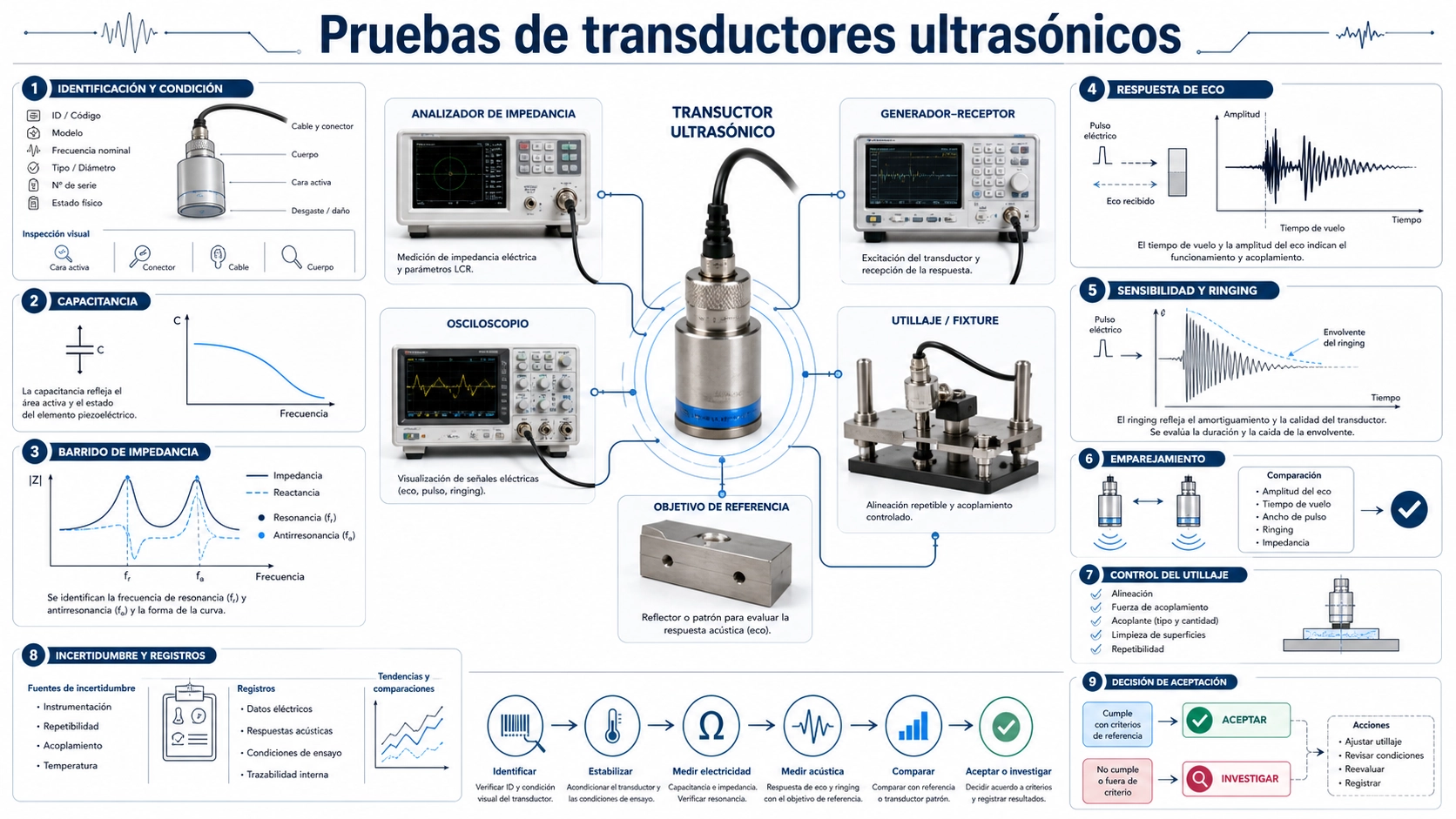

Secuencia de pruebas y significado de cada resultado
| Prueba | Resultado principal | Decisión útil | Lo que no demuestra por sí sola |
|---|---|---|---|
| Inspección visual y mecánica | Daños, dimensiones, cables y estado de la carcasa | Identidad y cribado de fabricación | Rendimiento eléctrico o acústico |
| Capacitancia y pérdidas estáticas | Capacitancia y disipación en condiciones indicadas | Consistencia general y estimación de corriente del driver | Resonancia, sensibilidad o alcance útil |
| Barrido de impedancia | Magnitud, fase y rasgos de resonancia/antirresonancia | Adaptación del circuito, consistencia y anomalías | Presión sonora absoluta o sensibilidad de recepción |
| Transmisión/recepción o eco de pulso | Amplitud, tiempo, espectro y relación señal-ruido | Función acústica en un utillaje definido | Rendimiento con otro objetivo, medio, carcasa o circuito |
| Medición de ringing | Envolvente de caída y tiempo de recuperación | Evaluación de zona ciega y recuperación del receptor | Una zona ciega universal independiente del umbral y el objetivo |
| Cribado ambiental o de vida | Cambio antes y después de un esfuerzo definido | Robustez del diseño y proceso probados | Cumplimiento de una norma no aplicada realmente |
1. Comprobaciones visuales, dimensionales y de continuidad
Busque grietas, abolladuras, carcasas flojas, delaminación, caras contaminadas, encapsulado dañado, movimiento de pines, alivio de tensión roto, corrosión y etiquetas inconsistentes. Mida solo las dimensiones que afectan a la interfaz o a la geometría acústica, utilizando un instrumento adecuado a la tolerancia. No presione ni raspe la cara del transductor solo para “comprobarla”.
Realice comprobaciones de continuidad o aislamiento únicamente al nivel seguro especificado para el dispositivo. Un elemento piezoeléctrico es capacitivo; la respuesta de un ohmímetro puede ser transitoria y no es una prueba de sensibilidad. Proteja los dispositivos receptores sensibles frente a descargas electrostáticas y no aplique tensión de aislamiento si la construcción y la especificación no lo permiten.
2. Mida la capacitancia en condiciones declaradas
Indique la frecuencia y tensión de prueba, la temperatura, el modo de conexión y si se incluye el cable conectado. La capacitancia del cable puede representar una parte importante del valor de un transductor pequeño. La compensación de circuito abierto y cortocircuito en el plano del utillaje ayuda a eliminar efectos de los cables, pero deben registrarse el procedimiento y el plano de referencia.
La capacitancia ayuda al diseño del driver porque la corriente reactiva aumenta con frecuencia, tensión y capacitancia. También puede revelar diferencias importantes de montaje. No debe sustituir a un barrido de frecuencia: dos muestras pueden tener capacitancias parecidas y comportamientos mecánicos distintos.
3. Barra la impedancia compleja, no un solo punto
Utilice un analizador de impedancia o de redes apropiado para la impedancia esperada. Calibre o compense en la referencia del utillaje. Elija un barrido suficientemente amplio para incluir la resonancia prevista y los modos vecinos, con puntos suficientes para resolver sus rasgos. Mantenga bajo el nivel de excitación para evitar calentamiento o no linealidad, salvo que se requiera explícitamente una caracterización de alto nivel.
Guarde magnitud y fase de impedancia, no solo el mínimo. Identifique resonancia y antirresonancia de forma coherente con el modelo y la regla de informe adoptados. Un conjunto completo puede mostrar modos estructurales o de carcasa además del modo previsto. Compare forma de curva, frecuencia, impedancia mínima, transición de fase y repetibilidad después de volver a conectar la muestra.
El montaje cambia el resultado. Un elemento desnudo, un sensor encapsulado, una carcasa sujeta, un dispositivo pegado, un transductor cargado por aire y otro cargado por agua son sistemas diferentes. El utillaje debe reproducir la condición relevante para la decisión o indicar claramente que se trata de un cribado eléctrico de entrada.
4. Construya un utillaje acústico reproducible
Para un transductor de aire, un banco de transmisión-recepción puede utilizar una separación coaxial fija, soportes rígidos, orientación controlada y un absorbente o ventana temporal para reducir reflexiones de la sala. En eco de pulso, use un objetivo estable con material, tamaño, ángulo y distancia definidos. Para dispositivos de inmersión, controle el recorrido en agua, temperatura, desgasificación, alineación y reflexiones de frontera. No compare resultados en aire y en inmersión como si la carga fuera la misma.
Elija una forma de onda de driver de referencia: tensión en los terminales, frecuencia, ciclos de burst, frecuencia de repetición e impedancia de fuente. Observe la forma de onda real en los terminales en lugar de asumir que el ajuste del generador llega sin cambios. En recepción, fije ganancia, ancho de banda, filtrado, terminación y muestreo. Si se utiliza protección o un conmutador de transmisión-recepción, inclúyalo en la prueba del sistema y documente su recuperación.
La guía de adaptación del circuito del transductor ultrasónico explica la relación entre capacitancia, resonancia, tensión de excitación, protección del receptor y decaimiento. Diseñe el utillaje para mantener controladas esas variables al comparar muestras.
5. Informe la sensibilidad como una comparación definida
“Sensibilidad” es un término incompleto si la prueba no define sensibilidad de transmisión, recepción o eco combinado y la magnitud de referencia. Un cribado de producción puede comparar el pico o RMS recibido con un transductor de referencia cualificado y geometría idéntica. Una medición acústica calibrada puede informar presión o respuesta de recepción con equipos trazables e incertidumbre declarada. No convierta una tensión relativa de banco en una afirmación de presión sonora absoluta sin la calibración necesaria.
Utilice una ventana temporal que aísle la llegada directa o el eco previsto. Guarde la forma de onda y el espectro completos, no solo el pico. Un pico estrecho puede cambiar con una muestra de temporización; una ventana de energía o RMS puede ser más robusta si se justifica. Repita después de desmontar y volver a montar la muestra para cuantificar la repetibilidad del utillaje.
6. Mida el ringing y la recuperación en el dominio temporal
El ringing es la respuesta eléctrica y mecánica residual después de la excitación. Defina el burst, la tensión en terminales, la cadena receptora, el objetivo y el umbral utilizados para medir la caída. Informe la envolvente o el tiempo necesario para que la respuesta descienda por debajo de un nivel indicado. La zona ciega práctica también depende de la reflectividad del objetivo, el tiempo de propagación, la conmutación transmisión-recepción, la recuperación del amplificador, los filtros y el umbral; no es una constante exclusiva del transductor.
Distinga los ecos acústicos de la diafonía eléctrica. Repita la prueba con un absorbente, otra distancia de objetivo o un transmisor y receptor separados cuando corresponda. Un rasgo que se desplaza con la distancia del objetivo es acústico; uno fijo al instante de excitación puede ser eléctrico o estructural. Utilice sondas seguras y medición diferencial cuando el driver sea flotante o de alta tensión.
7. Empareje transductores con la métrica de la aplicación
Los pares deben emparejarse según la propiedad que importa al sistema. La proximidad de frecuencia puede ser insuficiente si la medición depende de amplitud, ancho de banda, fase, retardo de tránsito o seguimiento térmico. Para un par recíproco de transmisión-recepción, pruebe ambas direcciones cuando sea práctico. En medidores de tiempo de tránsito para gas o líquido, el emparejamiento puede requerir estabilidad frente a presión, temperatura y el trayecto acústico final.
Defina el algoritmo de emparejamiento antes de observar los resultados de producción. Por ejemplo, establezca diferencias permitidas en rasgos eléctricos seleccionados y en una respuesta acústica controlada. Conserve los datos y la identidad de cada unidad. No seleccione pares de forma oportunista a partir de una muestra pequeña sin confirmar que la producción futura puede mantener la misma distribución.
Los límites de aceptación necesitan evidencia
Construya los límites a partir de requisitos de diseño, capacidad de medición, muestras de referencia cualificadas y datos de proceso. Una muestra patrón solo es útil si se vigila su estabilidad; puede envejecer, absorber humedad, dañarse por manipulación o desviarse con el utillaje. Incluya una muestra de control al principio y al final de cada serie y registre su tendencia.
Estime la repetibilidad mediante mediciones repetidas sin desmontar y la reproducibilidad con distintos operadores, utillajes, días y remontajes cuando corresponda. Una tolerancia más estrecha que la variación del sistema de prueba rechazará piezas buenas y aceptará piezas inciertas de forma impredecible. Registre calibración, incertidumbre, bandas de guarda, reglas de repetición y disposición de muestras no conformes.
Información que debe enviar con las muestras
- Aplicación, medio, objetivo o trayecto acústico, frecuencia prevista y ancho de banda.
- Forma de onda de transmisión, tensión en terminales, ciclos, repetición, ciclo de trabajo e impedancia de fuente.
- Cadena de recepción, ganancia, ancho de banda, umbral, requisito temporal y ringing máximo.
- Carcasa, montaje, cable, conector, sellado, temperatura, presión y entorno químico.
- Pruebas eléctricas y acústicas solicitadas, condiciones, cantidad de muestras, estadística y regla de aceptación.
- Si la solicitud se refiere a elementos sueltos, transductores completos, pares emparejados o al sistema completo.
Para un diseño o cotización nuevos, combine esta información de prueba con la lista de requisitos para solicitar un transductor ultrasónico personalizado. Para validar una aplicación, compare la guía de integración de sensores ultrasónicos no invasivos de burbujas de aire y la guía de detección ultrasónica de doble lámina. Deep Minds Ultrasonic no puede inferir un límite de aceptación de producción a partir de una etiqueta de frecuencia y una fotografía.
Preguntas frecuentes
¿La frecuencia de impedancia mínima es la frecuencia de trabajo?
No automáticamente. El punto de trabajo depende de la curva de impedancia y fase, la respuesta acústica, la carga, el driver, el receptor, el ancho de banda y el objetivo del sistema. Defina cómo se informa la resonancia y valide el conjunto completo.
¿La capacitancia identifica un transductor defectuoso?
Puede detectar diferencias importantes, circuitos abiertos o cambios de montaje, pero una capacitancia similar no demuestra igual comportamiento mecánico o acústico. Úsela como una prueba dentro de un plan más amplio.
¿Cómo deben emparejarse dos transductores?
Empareje las métricas que afectan a la aplicación, que pueden incluir frecuencia, impedancia, amplitud, ancho de banda, retardo, fase y comportamiento térmico. Pruebe ambas direcciones si el sistema funciona de forma recíproca.
¿Por qué dos laboratorios informan sensibilidades distintas?
Pueden utilizar utillajes, distancias, medios, niveles de excitación, ganancias, ventanas, objetivos, sensores de referencia o cálculos diferentes. Compare el método completo y la incertidumbre antes de comparar el número final.
Referencias técnicas y revisión de la prueba
El material de caracterización de transductores ultrasónicos de NDE-Ed muestra la necesidad de definir mediciones de haz y respuesta en frecuencia, mientras que las notas técnicas de transductores ultrasónicos de Evident aportan contexto adicional. Aplique solo métodos pertinentes al tipo de transductor y a la aplicación probada.
Para revisar un plan de pruebas, envíe a Deep Minds Ultrasonic la aplicación, la construcción de la muestra, el medio, el plano del utillaje, el equipo, la excitación, los ajustes de recepción, los archivos de impedancia, las formas de onda, las condiciones ambientales, los datos de repetibilidad y los límites propuestos. Las curvas y condiciones originales son necesarias; una hoja de etiquetas de aprobado o rechazado no basta para diagnosticar el diseño o el proceso.
