双张检测是一项状态分类测量

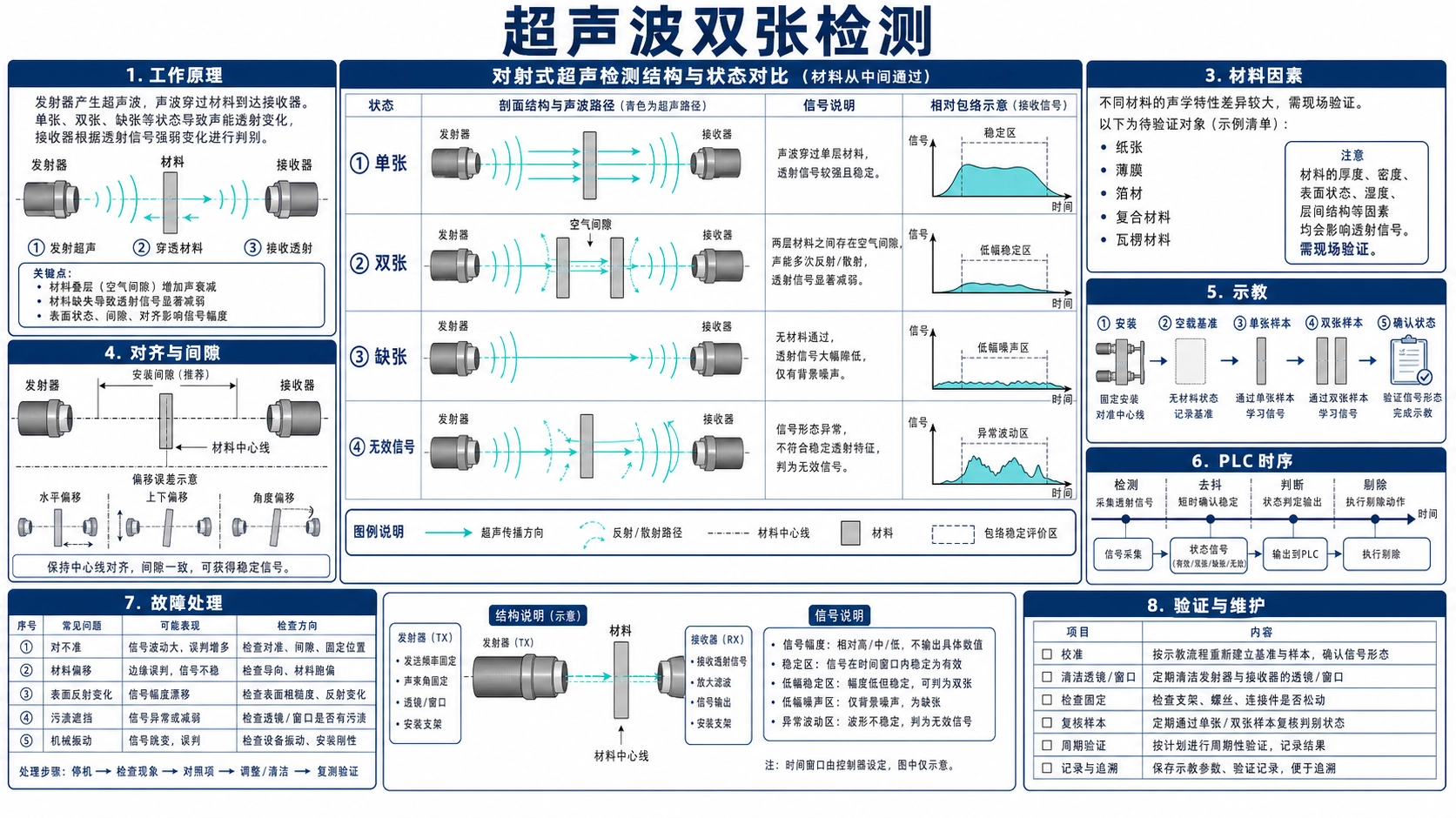

超声波双张传感器把发射器和接收器安装在材料路径两侧。声波穿过无片、单片和双片时，每个空气—材料界面的透射、反射和衰减不同，控制器据此把响应分类为缺张、单张、双张或无效状态。
它不是通用厚度测量，而是在片材移动、摆动、重叠、起皱、更换批次、印刷或涂层变化时做出可靠状态决定。一套适用于某种纸张的阈值，可能不适用于塑料薄膜、金属箔、瓦楞、标签、潮湿片材或新批次，必须用代表样件示教和验证。
为什么超声可以区分层数
空气与固体的声阻抗差异很大。空气声波遇到片材时只有部分能量透过；第二层增加界面，层间通常还有薄空气层，使接收幅值、波形、相位或相关性变化。缺张又形成另一种响应。分离程度取决于材料、厚度、孔隙、刚度、涂层、表面、频率、角度、结构和电子系统。
紧密贴合且没有明显空气层的双张，可能比松散双张更难区分；起皱的单张则会改变角度与声程，看起来接近双张。传感器测量的是材料叠层的声学状态，不是在视觉上数边缘。
先定义所有机器状态
| 状态 | 物理实例 | 机器动作 | 验证重点 |
|---|---|---|---|
| 单张 | 批准批次和厚度范围内的正常材料 | 允许送料或继续加工 | 印刷、涂层、湿度、角度和速度变差 |
| 双张 | 完整两张、局部重叠、标签与底纸、折边 | 按风险停机、剔除、分流或报警 | 最短重叠时间和最小相关双层面积 |
| 缺张 | 片间间隙、吸取失败、破损材料 | 等待、报警或同步下一周期 | 正常间隙与意外缺张的区别 |
| 无效信号 | 错位、污染、断线、遮挡、不支持材料 | 进入定义故障状态，不能静默当作单张 | 诊断覆盖和安全机器响应 |
硬件选型前先写状态表。有些设备只需要单双张，有些还必须识别缺张和传感器故障，输出逻辑与 PLC 程序应保留这些区别。
材料资格确认
收集材料名称、厂家、等级、厚度、相关定量、组成、孔隙、增强、涂层、印刷覆盖、表面、含水、温度和批次变差。样件要包含最薄、最厚、最多孔、印刷最重、最湿和最硬的批准状态，不能只用一片标称样品。
多层产品还要定义什么属于正常“单张”。标签连同离型纸可能是一个正常工件，而两个这样的组件才是故障；层压材料可能成为声学粘合的一体结构；瓦楞还随楞向和局部位置变化。金属或致密薄膜可能强烈衰减空气超声，需要合适结构，或超出可用范围。
机械布局决定信号稳定性
发射器与接收器需要稳定对射几何，应使用当前传感器批准的间距、角度和方向。有些系统会故意带角度以处理直达耦合或材料特性，不能自行假定垂直入射。材料路径要穿过检测区且不碰撞工作面。
- 两只传感器安装在共同刚性结构上，避免振动改变相对位置。
- 允许对准调整，但调试后可靠锁定。
- 为最大摆动、卷曲、接缝、拼接和厚度留出间隙。
- 避开会遮挡或反射的滚轮、导轨、气嘴、吸盘和机架。
- 让双张在检测区停留足够时间供传感器和 PLC 响应。
- 防止粉尘、纤维、胶、油墨雾、油和撞击，同时保留维护空间。
- 电缆远离运动件和电气噪声源。
选择并连接传感器
BBID-DSS 超声波双张检测传感器是 Deep Minds Ultrasonic 面向对射材料层监控的产品形式。应针对目标片材确认它的材料与设定资料，不能因为“超声波”三个字就推断兼容。
定义供电、启动、输出类型、有效极性、负载、切换时间、示教输入、诊断输出、接头、电缆、接地和环境防护。决定 PLC 接收独立的单张/双张/缺张状态、编码输出，还是一路开关量加诊断。上电或无效信号时机器必须进入有记录的状态。
示教是一项受控校准
示教前先清洁并对准系统。用覆盖正常变差的合格单张，再用代表性双张和缺张确认分离。动态示教应控制速度和路径；手动阈值则要保留原始响应分布和所选裕量。
- 记录传感器、固件/模式、安装几何、间隙、角度、材料和环境。
- 测量空路径并确认稳定。
- 运行不同位置和批次的多片单张，捕获最小与最大响应。
- 按相关重叠、接触压力、方向和速度运行双张。
- 确认缺张和无效信号诊断。
- 设定或执行示教，在不改安装的条件下重复样品。
- 保存设置，规定谁可以在何种变更控制下重新示教。
误报增加时不能自动重教。漂移可能来自污染、支架松动、材料变化或干扰；对已经退化的状态示教会抹掉保护过程所需的分离。
动态响应与PLC时序
声学分类有响应时间，PLC还有扫描、输入滤波、逻辑和执行器延迟。生产速度下，局部重叠可能只在声束中停留很短。应从片材速度和最小相关双层长度计算可用事件时间，并用同步视频或其他合适方法验证完整链。
传感器应位于足够上游，让机器有时间停止或剔除，并计入输送延迟和停止距离；但也不能远到片材在动作点前再次分离或移动。去抖和持续时间不能压掉最短要求事件。片材边缘自然穿过声束时，应使用机器位置门控，而不是把每个边缘都当作缺张。
验证矩阵
| 因素 | 测试水平 | 对应风险 |
|---|---|---|
| 材料 | 批次、厚度边界、颜色、印刷、涂层、含水和温度 | 批准生产范围的声学变差 |
| 层状态 | 缺张、单张、完整双张、局部重叠、折边、拼接、标签或接缝 | 正常特征与故障的边界 |
| 运动 | 最小/正常/最大速度、启停、加速、摆动和偏斜 | 事件时间不足与角度变化 |
| 机械 | 安装容差、振动、间隙边界和重复设定 | 对准与复现性 |
| 环境 | 粉尘、污染、温度、供电和要求的电磁试验 | 漂移、误分类和故障 |
| 控制链 | PLC扫描、滤波、通信、执行器延迟和故障注入 | 输出正确但动作过晚或不安全 |
应有足够重复次数估计定义过程中的漏检和误剔除，并覆盖少见边界。开发样品与确认样品尽量分开。少量手工送料演示只能证明可行性，不足以发布到量产。
按证据排查故障
| 症状 | 检查 | 受控动作 |
|---|---|---|
| 单张间歇误判 | 摆动、角度、印刷/涂层、污染、支架振动和供电 | 将原始诊断与机器位置和批次同步记录 |
| 双张漏过 | 重叠时间、紧密贴合、示教裕量和PLC滤波 | 以生产速度重现最小相关双张 |
| 无法稳定分类 | 对准、间隙、电缆、遮挡和材料范围 | 先验证空路径，再测一个已知参考，避免同时多项调整 |
| 静止正常、运动失败 | 响应、摆动、振动、干扰和门控 | 同步诊断、编码器和高速参考 |
需要台架分离元件、夹具与电子问题时，可采用超声波换能器测试指南。
维护与变更控制
- 检查工作面、支架力矩、对准标记、电缆和防护。
- 使用合格单张/双张/缺张参考做周期功能检查。
- 跟踪诊断趋势，在分类失败前发现渐变。
- 限制示教权限并备份设置。
- 材料、供应商、涂层、速度、导轨、传感器、固件、PLC滤波或执行器改变后重新确认。
- 记录旁路，避免检测器禁用后无限期生产。
常见问题
能否测量片材厚度？
双张系统通常分类声学状态，而不是提供可溯源厚度；响应不仅与厚度有关，还与材料和界面有关。
纸张和塑料膜能共用设置吗？
只有验证证明两种材料范围都有足够分离才可以。不同传输通常需要不同配方、设置或结构。
两张紧贴为何更难检测？
层间空气和界面通常提供对比，紧贴或粘合会形成不同声学叠层，必须作为代表故障测试。
什么时候重新示教？
只在合格材料或授权设置改变后，或证据证明原设置不再有效时，并且要先清洁检查。
参考资料与应用复核
可参考 Pepperl+Fuchs 超声波双层材料检测技术指南和 microsonic 材料层检测介绍。其中设置与声明仅适用于各自产品，可用于理解原理，不能当作 BBID-DSS 规格。
如需应用复核，请通过联系页面向 Deep Minds Ultrasonic 提供材料和样品、厚度与批次、正常/故障层定义、速度、最小重叠、路径布局、空间、供电与PLC接口、时序、污染、环境、验证计划和数量。
