产品概述

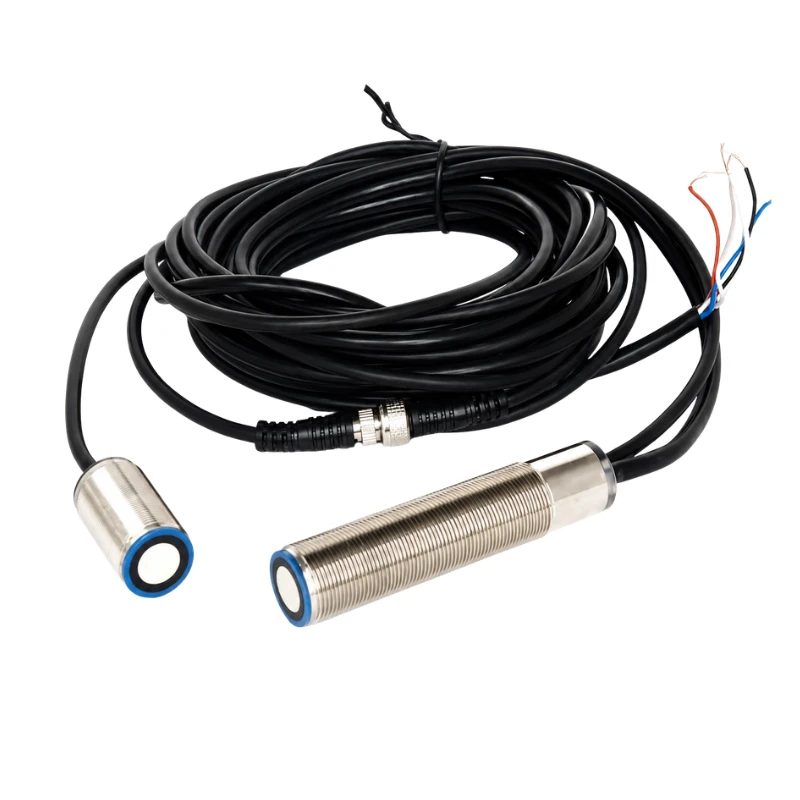

BBID-DSS 是一款 200 kHz 超声波双张检测传感器，用于识别送料过程中出现的无料、单张和双张状态。产品由相对安装的超声发射器与接收器组成，检测过程无需与材料表面接触，可集成到自动送料、冲压、包装、印刷装订及薄片加工设备中。
超声检测不依赖材料颜色或透明度，可用于纸张、透明薄膜、薄金属片、太阳能硅片、PCB 板及涂布薄片等材料的双张、重张和叠料检测。
工作原理
发射器向接收器持续发送超声信号。当材料从发射器与接收器之间通过时，系统根据超声信号的变化判断当前状态，并分别输出无料、单张或双张开关信号。三种独立输出可接入 PLC、控制器或设备报警电路。
主要特点
- 200 kHz 超声检测
- 无接触识别无料、单张和双张状态
- 适用于不透明、透明及表面颜色不同的薄片材料
- 三路 NPN 常闭开关输出
- 每路额定工作电流 100 mA
- 输出短路及过载保护
- 蓝、绿、红三色状态指示
- IP67 防护
- M18 × 1 螺纹安装结构
- 2 m PVC 电缆
典型应用
- 纸张送料与制纸设备
- 冲压机和金属薄片送料
- 食品及方便面包装设备
- 透明薄膜和自粘材料检测
- 太阳能硅片生产设备
- PCB 及电路板送料检测
- 涂布机与片材加工设备
- 自动装订和印刷后道设备
可检测材料
- 纸张及纸板
- 透明塑料薄膜
- 薄金属片
- 太阳能硅片
- PCB 电路板
- 涂布薄片
- 其他可通过超声透射检测的片状材料
技术参数
| 参数 | 规格 |
|---|---|
| 检测方式 | 对射式超声检测 |
| 超声频率 | 200 kHz |
| 检测距离 | 20–60 mm |
| 最佳安装距离 | 45 mm |
| 工作电压 | 18–30 V DC |
| 电源纹波 | 10% p-p |
| 空载电流 | < 80 mA |
| 输出数量 | 3 路 |
| 输出类型 | NPN，常闭 |
| 输出状态 | 无料 / 单张 / 双张 |
| 额定工作电流 | 3 × 100 mA |
| 输出保护 | 短路及过载保护 |
| 输出压降 | 2 V |
| 开启延迟 | 约 15 ms |
| 关闭延迟 | 约 15 ms |
| 功能输入脉冲长度 | 100 ms |
| 功能输入阻抗 | 4 kΩ |
| 功能输入低电平 | -UB 至 -UB + 1 V |
| 功能输入高电平 | +UB – 1 V 至 +UB |
| 防护等级 | IP67 |
| 安装螺纹 | M18 × 1 |
| 电缆 | 2 m PVC |
| 芯线截面积 | 0.14 mm² |
| 外壳 | 镀镍黄铜 |
| 塑料部件 | PBT |
| 换能器端面 | 不锈钢 |
| 重量 | 约 150 g |
状态指示
| LED 颜色 | 检测状态 |
|---|---|
| 蓝色 | 无料 / 空气 |
| 绿色 | 单张 |
| 红色 | 双张 |
电缆连接
| 连接 | 功能 |
|---|---|
| 红色 | 电源正极 |
| 黑色 | 电源负极 |
| 白色 | 双张输出 |
| 绿色 | 单张输出 |
| 黄色 | 无料输出 |
| 功能输入线 | 功能输入 |
安装要求
- 发射器与接收器应同轴、相对安装。
- 推荐发射器与接收器间距为 40–45 mm，最佳工作距离为 45 mm。
- 材料运行位置与传感器端面的距离建议保持在 5–15 mm。
- 发射器与接收器的角度偏差应控制在 ±1° 以内。
- 发射器与接收器的轴线偏移应控制在 ±1 mm 以内。
- 对于较厚纸张，可采用约 35° 倾斜安装方式改善检测效果。
- 安装后应分别使用无料、单张和双张材料确认三路输出状态。
可定制项目
- 响应时间
- 电缆长度
- 电气连接方式
- 安装支架
- 适配材料及送料结构
