Produktübersicht

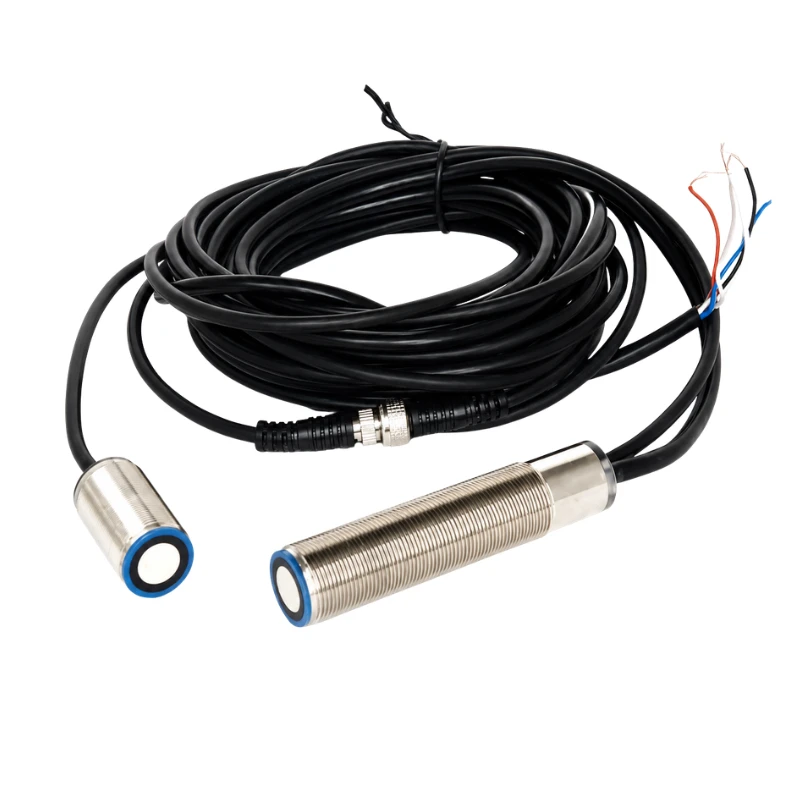

BBID-DSS ist ein 200-kHz-Ultraschallsensor zur Doppelbogenerkennung, der Zustände ohne Bogen, mit Einzelbogen und mit Doppelbogen in automatisierten Zuführprozessen erkennt. Gegenüberliegender Sender und Empfänger ermöglichen berührungslose Erkennung für Zuführ-, Stanz-, Verpackungs-, Druck-, Binde- und Bogenverarbeitungsanlagen.
Die Ultraschallerkennung ist unabhängig von Materialfarbe und Transparenz. Der Sensor kann Doppelzuführungen und überlappende Bögen aus Papier, transparenter Folie, dünnem Metall, Solarwafern, Leiterplatten und beschichteten Bogenmaterialien erkennen.
Funktionsprinzip
Der Sender sendet kontinuierlich ein Ultraschallsignal zum Empfänger. Wenn Material zwischen den beiden Sensorköpfen hindurchläuft, bewertet das System die Änderung des empfangenen Signals und stellt separate Schaltausgänge für keinen Bogen, einen Bogen oder zwei Bögen bereit. Die drei Ausgänge können mit einer SPS, Maschinensteuerung oder Alarmschaltung verbunden werden.
Hauptmerkmale
- 200-kHz-Ultraschallerkennung
- Berührungslose Erkennung von keinem Bogen, Einzelbogen und Doppelbogen
- Geeignet für opake, transparente und unterschiedlich gefärbte Bogenmaterialien
- Drei NPN-Öffner-Schaltausgänge
- 100 mA Nennbetriebsstrom pro Ausgang
- Kurzschluss- und überlastgeschützte Ausgänge
- Blaue, grüne und rote Statusanzeigen
- IP67-Schutz
- M18 × 1 Gewindegehäuse
- 2 m PVC-Kabel
Typische Anwendungen
- Papierzuführung und Papiermaschinen
- Stanzpressen und Zuführsysteme für dünnes Metall
- Verpackungsmaschinen für Lebensmittel und Instantnudeln
- Erkennung transparenter Folie und selbstklebender Materialien
- Produktionsanlagen für Solarwafer
- Zuführsysteme für PCB und Leiterplatten
- Beschichtungs- und Bogenverarbeitungsmaschinen
- Automatische Binde- und Druckweiterverarbeitungsanlagen
Erkennbare Materialien
- Papier und Karton
- Transparente Kunststofffolie
- Dünne Metallbleche
- Solarwafer
- Leiterplatten
- Beschichtete Bogenmaterialien
- Andere für Ultraschallübertragung geeignete Bogenmaterialien
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Erkennungsmethode | Gegenüberliegende Ultraschallübertragung |
| Ultraschallfrequenz | 200 kHz |
| Erfassungsbereich | 20–60 mm |
| Optimaler Installationsabstand | 45 mm |
| Versorgungsspannung | 18–30 V DC |
| Versorgungswelligkeit | 10% p-p |
| Versorgungsstrom ohne Last | < 80 mA |
| Anzahl der Ausgänge | 3 |
| Ausgangstyp | NPN, Öffner |
| Ausgangszustände | Kein Bogen / Einzelbogen / Doppelbogen |
| Nennbetriebsstrom | 3 × 100 mA |
| Ausgangsschutz | Kurzschluss- und Überlastschutz |
| Spannungsabfall | 2 V |
| Einschaltverzögerung | Ca. 15 ms |
| Ausschaltverzögerung | Ca. 15 ms |
| Impulslänge des Funktionseingangs | 100 ms |
| Impedanz des Funktionseingangs | 4 kΩ |
| Niedriger Pegel des Funktionseingangs | -UB bis -UB + 1 V |
| Hoher Pegel des Funktionseingangs | +UB – 1 V bis +UB |
| Schutzart | IP67 |
| Montagegewinde | M18 × 1 |
| Kabel | 2 m PVC |
| Leiterquerschnitt | 0,14 mm² |
| Gehäuse | Vernickeltes Messing |
| Kunststoffkomponenten | PBT |
| Wandlerfläche | Edelstahl |
| Gewicht | Ca. 150 g |
Statusanzeigen
| LED-Farbe | Erkennungsstatus |
|---|---|
| Blau | Kein Bogen / Luft |
| Grün | Einzelbogen |
| Rot | Doppelbogen |
Kabelanschluss
| Anschluss | Funktion |
|---|---|
| Rot | Versorgung positiv |
| Schwarz | Versorgung negativ |
| Weiß | Doppelbogen-Ausgang |
| Grün | Einzelbogen-Ausgang |
| Gelb | Kein-Bogen-Ausgang |
| Funktionseingangsleitung | Funktionseingang |
Installationshinweise
- Montieren Sie Sender und Empfänger gegenüberliegend auf derselben Achse.
- Ein Abstand zwischen Sender und Empfänger von 40–45 mm wird empfohlen; der optimale Betriebsabstand beträgt 45 mm.
- Halten Sie den bewegten Bogen etwa 5–15 mm von der Sensorfläche entfernt.
- Halten Sie die Winkelabweichung zwischen Sender und Empfänger innerhalb von ±1°.
- Halten Sie den axialen Versatz zwischen Sender und Empfänger innerhalb von ±1 mm.
- Bei dickerem Papier kann ein Installationswinkel von etwa 35° die Erkennung verbessern.
- Prüfen Sie nach der Installation alle drei Ausgangszustände mit keinem Bogen, einem Bogen und zwei Bögen.
Anpassungsoptionen
- Reaktionszeit
- Kabellänge
- Elektrischer Anschluss
- Montagehalterung
- Anpassung an Zielmaterial und Zuführmechanismus
