Présentation du produit

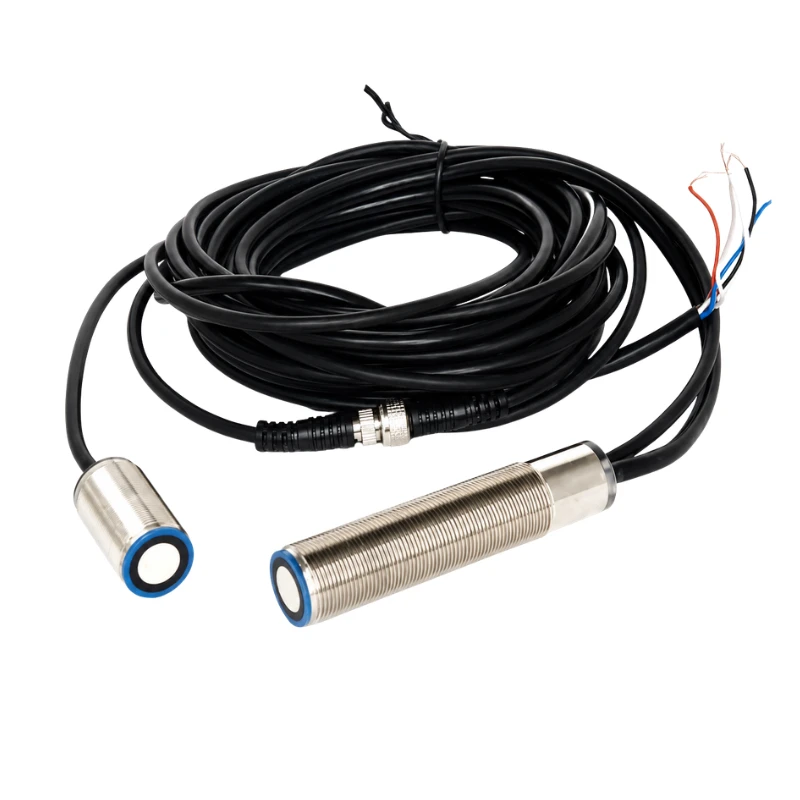

Le BBID-DSS est un capteur ultrasonore de détection de doubles feuilles à 200 kHz. Il distingue l’absence de feuille, une feuille et deux feuilles dans les processus d’alimentation automatisés. Son émetteur et son récepteur opposés assurent une détection sans contact sur les équipements d’alimentation, d’emboutissage, d’emballage, d’impression, de reliure et de traitement de feuilles.
La détection ultrasonore ne dépend ni de la couleur ni de la transparence du matériau. Le capteur détecte les doubles alimentations et les feuilles superposées en papier, film transparent, métal mince, plaquettes solaires, circuits imprimés ou matériaux revêtus.
Principe de fonctionnement
L’émetteur envoie en continu un signal ultrasonore vers le récepteur. Lorsqu’un matériau passe entre les deux têtes, le système analyse la variation du signal reçu et fournit des sorties de commutation distinctes pour zéro, une ou deux feuilles. Ces trois sorties peuvent être raccordées à un automate, à un contrôleur de machine ou à un circuit d’alarme.
Caractéristiques principales
- Détection ultrasonore à 200 kHz
- Identification sans contact de zéro, une ou deux feuilles
- Compatible avec les feuilles opaques, transparentes et de différentes couleurs
- Trois sorties de commutation NPN normalement fermées
- Courant assigné de 100 mA par sortie
- Sorties protégées contre les courts-circuits et les surcharges
- Voyants d’état bleu, vert et rouge
- Indice de protection IP67
- Boîtier fileté M18 × 1
- Câble PVC de 2 m
Applications courantes
- Machines d’alimentation en papier et de fabrication du papier
- Presses d’emboutissage et systèmes d’alimentation en tôles minces
- Machines d’emballage alimentaire et de nouilles instantanées
- Détection de films transparents et de matériaux autocollants
- Équipements de production de plaquettes solaires
- Systèmes d’alimentation de circuits imprimés
- Machines de revêtement et de traitement de feuilles
- Équipements automatiques de reliure et de finition d’impression
Matériaux détectables
- Papier et carton
- Film plastique transparent
- Tôles métalliques minces
- Plaquettes solaires
- Circuits imprimés
- Matériaux en feuilles revêtus
- Autres matériaux en feuilles compatibles avec la transmission ultrasonore
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Méthode de détection | Transmission ultrasonore en opposition |
| Fréquence ultrasonore | 200 kHz |
| Plage de détection | 20–60 mm |
| Distance d’installation optimale | 45 mm |
| Tension d’alimentation | 18–30 V CC |
| Ondulation d’alimentation | 10 % crête à crête |
| Courant à vide | < 80 mA |
| Nombre de sorties | 3 |
| Type de sortie | NPN, normalement fermée |
| États de sortie | Absence / une feuille / deux feuilles |
| Courant assigné de fonctionnement | 3 × 100 mA |
| Protection des sorties | Courts-circuits et surcharges |
| Chute de tension | 2 V |
| Retard à l’activation | Environ 15 ms |
| Retard à la désactivation | Environ 15 ms |
| Durée d’impulsion de l’entrée fonction | 100 ms |
| Impédance de l’entrée fonction | 4 kΩ |
| Niveau bas de l’entrée fonction | -UB à -UB + 1 V |
| Niveau haut de l’entrée fonction | +UB – 1 V à +UB |
| Indice de protection | IP67 |
| Filetage de montage | M18 × 1 |
| Câble | PVC, 2 m |
| Section des conducteurs | 0,14 mm² |
| Boîtier | Laiton nickelé |
| Composants en plastique | PBT |
| Face du transducteur | Acier inoxydable |
| Poids | Environ 150 g |
Voyants d’état
| Couleur de la LED | État détecté |
|---|---|
| Bleu | Absence de feuille / air |
| Vert | Une feuille |
| Rouge | Deux feuilles |
Raccordement du câble
| Connexion | Fonction |
|---|---|
| Rouge | Alimentation positive |
| Noir | Alimentation négative |
| Blanc | Sortie double feuille |
| Vert | Sortie une feuille |
| Jaune | Sortie absence de feuille |
| Fil d’entrée fonction | Entrée fonction |
Consignes d’installation
- Monter l’émetteur et le récepteur face à face sur le même axe.
- Une distance de 40 à 45 mm entre l’émetteur et le récepteur est recommandée ; la distance optimale est de 45 mm.
- Maintenir la feuille en mouvement à environ 5–15 mm de la face du capteur.
- Limiter le défaut d’alignement angulaire entre l’émetteur et le récepteur à ±1°.
- Limiter le décalage axial entre l’émetteur et le récepteur à ±1 mm.
- Pour le papier épais, une inclinaison d’environ 35° peut améliorer la détection.
- Après l’installation, vérifier les trois états de sortie sans feuille, avec une feuille et avec deux feuilles.
Options de personnalisation
- Temps de réponse
- Longueur du câble
- Connexion électrique
- Support de montage
- Adaptation au matériau cible et au mécanisme d’alimentation
