Descripción del producto

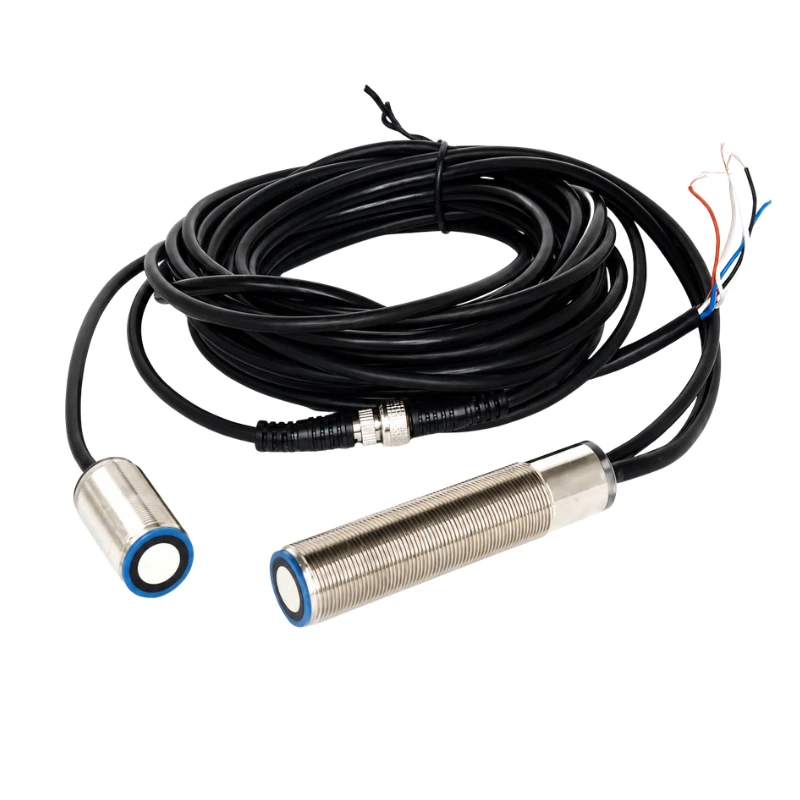

BBID-DSS es un sensor ultrasónico de detección de doble hoja de 200 kHz para identificar condiciones de ausencia de hoja, hoja única y doble hoja en procesos automáticos de alimentación. El emisor y el receptor opuestos ofrecen detección sin contacto para equipos de alimentación, estampación, embalaje, impresión, encuadernación y procesamiento de hojas.
La detección ultrasónica es independiente del color y la transparencia del material. El sensor puede detectar dobles alimentaciones y hojas solapadas de papel, film transparente, metal fino, obleas solares, placas de circuito impreso y materiales laminados o recubiertos.
Principio de funcionamiento
El emisor envía continuamente una señal ultrasónica hacia el receptor. Cuando el material pasa entre los dos cabezales sensores, el sistema evalúa el cambio de la señal recibida y entrega salidas de conmutación separadas para ausencia de hoja, una hoja o dos hojas. Las tres salidas pueden conectarse a un PLC, controlador de máquina o circuito de alarma.
Características principales
- Detección ultrasónica de 200 kHz
- Detección sin contacto de ausencia de hoja, hoja única y doble hoja
- Adecuado para materiales opacos, transparentes y de distintos colores
- Tres salidas de conmutación NPN normalmente cerradas
- Corriente nominal de trabajo de 100 mA por salida
- Salidas protegidas contra cortocircuito y sobrecarga
- Indicadores de estado azul, verde y rojo
- Protección IP67
- Carcasa roscada M18 × 1
- Cable PVC de 2 m
Aplicaciones típicas
- Alimentación de papel y maquinaria papelera
- Prensas de estampación y sistemas de alimentación de metal fino
- Maquinaria de embalaje de alimentos y fideos instantáneos
- Detección de film transparente y material autoadhesivo
- Equipos de producción de obleas solares
- Sistemas de alimentación de PCB y placas de circuito
- Maquinaria de recubrimiento y procesamiento de hojas
- Equipos automáticos de encuadernación y acabado de impresión
Materiales detectables
- Papel y cartón
- Film plástico transparente
- Chapas metálicas finas
- Obleas solares
- Placas de circuito impreso
- Materiales laminados o recubiertos
- Otros materiales en hoja aptos para transmisión ultrasónica
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Método de detección | Transmisión ultrasónica opuesta |
| Frecuencia ultrasónica | 200 kHz |
| Rango de detección | 20–60 mm |
| Distancia óptima de instalación | 45 mm |
| Tensión de alimentación | 18–30 V CC |
| Rizado de alimentación | 10% p-p |
| Corriente de alimentación sin carga | < 80 mA |
| Número de salidas | 3 |
| Tipo de salida | NPN, normalmente cerrada |
| Estados de salida | Sin hoja / hoja única / doble hoja |
| Corriente nominal de trabajo | 3 × 100 mA |
| Protección de salida | Protección contra cortocircuito y sobrecarga |
| Caída de tensión | 2 V |
| Retardo de conexión | Aprox. 15 ms |
| Retardo de desconexión | Aprox. 15 ms |
| Duración de pulso de entrada de función | 100 ms |
| Impedancia de entrada de función | 4 kΩ |
| Nivel bajo de entrada de función | -UB a -UB + 1 V |
| Nivel alto de entrada de función | +UB – 1 V a +UB |
| Grado de protección | IP67 |
| Rosca de montaje | M18 × 1 |
| Cable | 2 m PVC |
| Sección del conductor | 0,14 mm² |
| Carcasa | Latón niquelado |
| Componentes plásticos | PBT |
| Cara del transductor | Acero inoxidable |
| Peso | Aprox. 150 g |
Indicadores de estado
| Color LED | Estado de detección |
|---|---|
| Azul | Sin hoja / aire |
| Verde | Hoja única |
| Rojo | Doble hoja |
Conexión del cable
| Conexión | Función |
|---|---|
| Rojo | Positivo de alimentación |
| Negro | Negativo de alimentación |
| Blanco | Salida de doble hoja |
| Verde | Salida de hoja única |
| Amarillo | Salida de ausencia de hoja |
| Cable de entrada de función | Entrada de función |
Directrices de instalación
- Monte el emisor y el receptor enfrentados en el mismo eje.
- Se recomienda una distancia entre emisor y receptor de 40–45 mm; la distancia óptima de trabajo es 45 mm.
- Mantenga la hoja en movimiento aproximadamente a 5–15 mm de la cara del sensor.
- Mantenga la desalineación angular entre emisor y receptor dentro de ±1°.
- Mantenga el desplazamiento axial entre emisor y receptor dentro de ±1 mm.
- Para papel más grueso, un ángulo de instalación aproximado de 35° puede mejorar la detección.
- Después de la instalación, verifique los tres estados de salida usando ausencia de hoja, una hoja y dos hojas.
Opciones de personalización
- Tiempo de respuesta
- Longitud del cable
- Conexión eléctrica
- Soporte de montaje
- Adaptación al material objetivo y al mecanismo de alimentación
