Die Doppelbogenerkennung ist eine Klassifikationsmessung

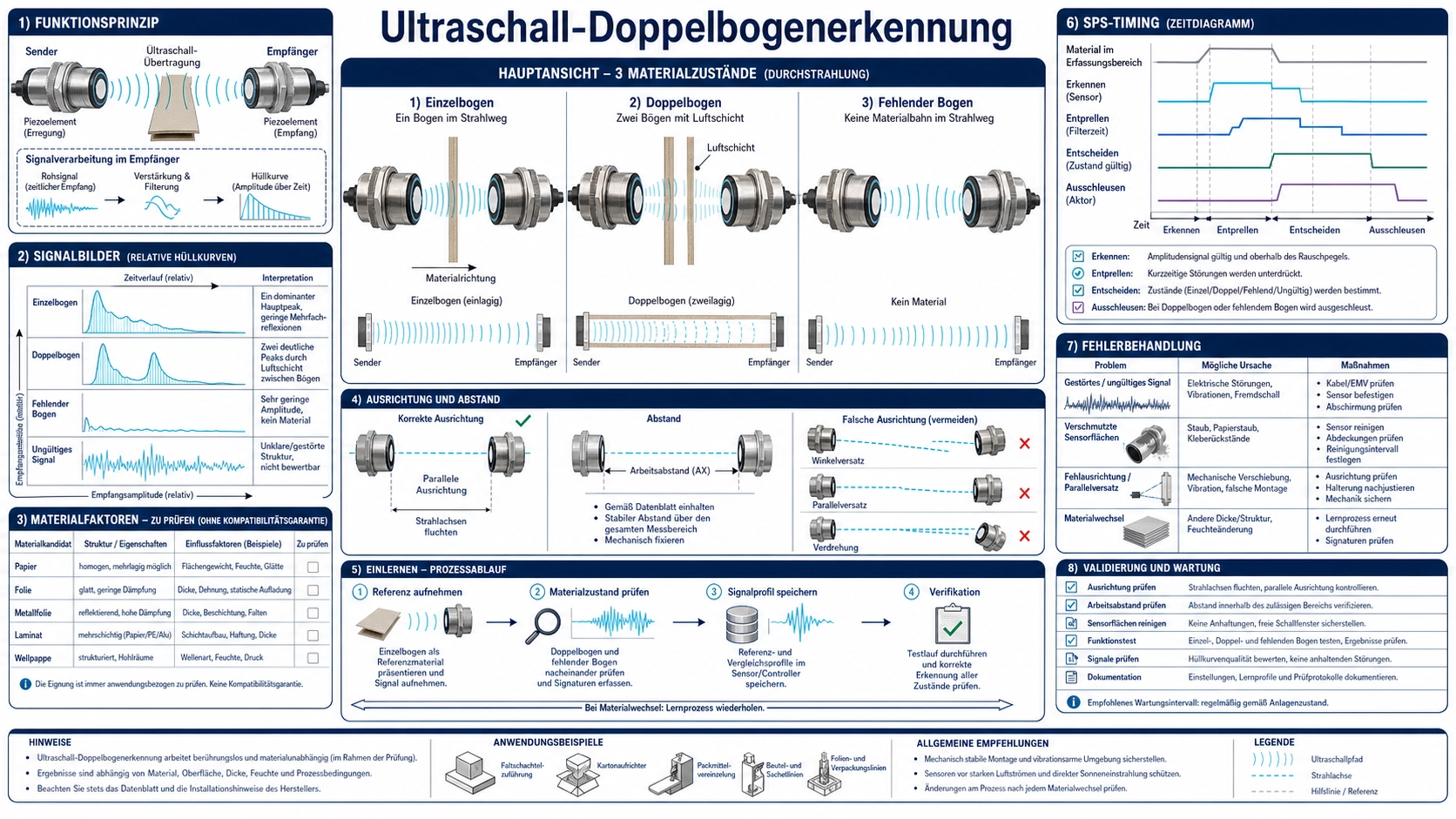

Ein Ultraschallsensor zur Doppelbogenerkennung ordnet Sender und Empfänger auf gegenüberliegenden Seiten der Materialbahn an. Das akustische Signal durch keinen, einen oder zwei Bogen verändert sich, weil jede Luft-Material-Grenze Energie anders überträgt, reflektiert und dämpft. Die Steuerung klassifiziert die empfangene Antwort als fehlenden Bogen, Einzelbogen, Doppelbogen oder ungültigen Zustand.
Das nutzbare Ergebnis ist keine allgemeine Dickenmessung, sondern eine zuverlässige Entscheidung zwischen definierten Materialzuständen, während sich die Bogen bewegen, flattern, überlappen, knittern, die Charge wechseln oder Druck und Beschichtungen tragen. Eine Schwelle für einen Papierstapel kann bei Kunststofffolie, Metallfolie, Wellpappe, Klebeetiketten, feuchtem Material oder einer neuen Charge versagen. Die Anwendung muss mit repräsentativen Mustern eingelernt und validiert werden.
Warum Ultraschall Materiallagen unterscheiden kann
Luft und feste Werkstoffe besitzen stark unterschiedliche akustische Impedanzen. Trifft Luftultraschall auf einen Bogen, durchdringt nur ein Teil der Energie das Material. Ein zweiter Bogen fügt zusätzliche Grenzflächen und häufig eine dünne Luftschicht zwischen den Lagen hinzu. Dadurch ändern sich Amplitude, Wellenform, Phase oder Korrelation. Ein fehlender Bogen erzeugt wiederum eine andere Antwort. Die genaue Trennung hängt von Werkstoff, Dicke, Porosität, Steifigkeit, Beschichtung, Oberflächenstruktur, Frequenz, Winkel, Sensorgeometrie und Elektronik ab.
Fest aufeinandergepresste Bogen ohne Luftspalt können schwerer zu unterscheiden sein als lose getrennte Bogen. Umgekehrt kann ein geknitterter Einzelbogen Winkel und Weglänge so verändern, dass die Antwort einem Doppelbogen ähnelt. Der Sensor misst somit den akustischen Zustand des Stapels und zählt keine sichtbaren Kanten.
Alle Maschinenzustände definieren
| Zustand | Physische Beispiele | Erforderliche Maschinenaktion | Validierungsaspekt |
|---|---|---|---|
| Einzelbogen | Normales Material innerhalb des freigegebenen Chargen- und Dickenbereichs | Einzug zulassen oder Prozess fortsetzen | Streuung durch Druck, Beschichtung, Feuchte, Winkel und Geschwindigkeit |
| Doppelbogen | Zwei vollständige Bogen, Teilüberlappung, Etikett auf Träger oder gefaltete Kante | Je nach Risiko stoppen, auswerfen, umleiten oder alarmieren | Minimale Überlappungszeit und kleinste relevante Doppelfläche |
| Fehlender Bogen | Lücke zwischen Bogen, fehlgeschlagene Aufnahme oder gerissenes Material | Warten, alarmieren oder nächsten Zyklus synchronisieren | Vorgesehene Lücke gegenüber unbeabsichtigtem Fehlen |
| Ungültiges Signal | Fehlausrichtung, Verschmutzung, Kabelfehler, blockierter Sensor oder nicht unterstütztes Material | Definierter Fehlerzustand statt stiller Auswertung als Einzelbogen | Diagnoseabdeckung und sichere Maschinenreaktion |
Erstellen Sie diese Zustandstabelle vor der Hardwareauswahl. Manche Maschinen müssen nur Einzel- und Doppelbogen unterscheiden, andere zusätzlich fehlendes Material und Sensorfehler. Ausgangslogik und SPS-Programm müssen diese Unterschiede erhalten.
Material qualifizieren
Erfassen Sie Materialbezeichnung, Hersteller, Sorte, Dickenbereich, gegebenenfalls Flächengewicht, Zusammensetzung, Porosität, Verstärkung, Beschichtung, Druckabdeckung, Oberflächenstruktur, Feuchte, Temperatur und Chargenstreuung. Beziehen Sie die dünnsten, dicksten, porösesten, am stärksten bedruckten, feuchtesten und steifsten freigegebenen Zustände ein. Ein einziges Nennmuster reicht nicht zur Qualifizierung.
Bei mehrlagigen Produkten ist festzulegen, welche Kombination als „einfach“ gilt. Ein Etikett mit Trägerpapier kann das normale Einzelwerkstück sein, während zwei solcher Einheiten den Fehler darstellen. Ein Laminat kann sich wie eine akustisch gebundene Struktur verhalten. Bei Wellpappe verändert sich der Weg mit Wellenrichtung und lokaler Position. Metallische und dichte Folien können Luftultraschall stark dämpfen, eine geeignete Sensoranordnung erfordern oder außerhalb des nutzbaren Bereichs liegen.
Die mechanische Anordnung bestimmt das Signal
Sender und Empfänger benötigen eine stabile gegenüberliegende Geometrie. Verwenden Sie Abstand, Winkelversatz und Ausrichtung, die für den gewählten Sensor freigegeben sind. Manche Systeme arbeiten bewusst schräg, um direkte Kopplung oder Materialverhalten zu beherrschen. Nehmen Sie keinen senkrechten Einfall an, wenn das Handbuch ihn nicht vorgibt. Die Materialbahn muss die vorgesehene Messzone durchlaufen, ohne eine Sensorfläche zu berühren.
- Montieren Sie beide Sensoren an einer gemeinsamen steifen Struktur, damit Vibration ihre Beziehung nicht verändert.
- Sehen Sie eine Ausrichtungsmöglichkeit vor, verriegeln Sie diese aber nach der Inbetriebnahme.
- Berücksichtigen Sie bei der Freigängigkeit maximales Flattern, Wölbung, Nähte, Spleiße und Dicke.
- Vermeiden Sie Rollen, Führungen, Luftdüsen, Sauger oder Maschinenteile, die den Schallweg blockieren oder reflektieren.
- Wählen Sie den Messpunkt so, dass ein Doppelbogen lange genug für Sensor- und SPS-Reaktion bestehen bleibt.
- Schützen Sie die Flächen vor Staub, Fasern, Klebstoff, Farbnebel, Öl und Stößen und erhalten Sie den Wartungszugang.
- Führen Sie Sender- und Empfängerkabel fern von beweglichen Teilen und elektrischen Störquellen.
Sensor auswählen und anschließen
Der Ultraschallsensor BBID-DSS zur Doppelbogenerkennung ist das Produktformat von Deep Minds Ultrasonic für die gegenüberliegende Überwachung von Materiallagen. Prüfen Sie die Dokumentation zu unterstützten Werkstoffen und Einstellungen für den vorgesehenen Bogen, anstatt die Eignung allein aus dem Begriff „Ultraschall“ abzuleiten.
Definieren Sie Versorgungsbereich, Anlauf, Ausgangsart, aktive Polarität, Last, Schaltzeit, Lerneingang, Diagnoseausgang, Steckverbinder, Kabel, Erdung und Umgebungsschutz. Legen Sie fest, ob die SPS getrennte Zustände für Einzelbogen, Doppelbogen und Fehlen, codierte Ausgänge oder einen Schaltausgang mit Diagnose empfängt. Beim Einschalten und bei ungültigem Signal muss die Maschine einen dokumentierten Zustand einnehmen.
Einlernen ist eine kontrollierte Kalibrierung
Reinigen und justieren Sie das System vor dem Einlernen. Verwenden Sie freigegebene Einzelbogen, die die normale Streuung abdecken, und bestätigen Sie die Trennung anschließend mit repräsentativen Doppel- und Fehlzuständen. Unterstützt der Sensor dynamisches Einlernen, sind Geschwindigkeit und Bahn zu kontrollieren. Bei manueller Schwelle müssen die Verteilungen der Rohantwort erhalten und die gewählte Reserve dokumentiert werden.
- Dokumentieren Sie Sensoridentität, Firmware oder Betriebsart, Montagegeometrie, Spalt, Winkel, Material und Umgebung.
- Messen Sie den leeren Weg und bestätigen Sie ein stabiles Signal.
- Führen Sie mehrere Einzelbogen aus unterschiedlichen Positionen und Chargen zu und erfassen Sie minimale und maximale Antwort.
- Prüfen Sie Doppelbogen mit relevanter Überlappung, Kontaktkraft, Ausrichtung und Geschwindigkeit.
- Bestätigen Sie den Zustand ohne Bogen und jede Diagnose für ungültige Signale.
- Stellen Sie die Schwelle ein oder führen Sie das Einlernen aus und wiederholen Sie die Muster ohne Veränderung der Halterung.
- Sichern Sie die Einstellungen und legen Sie fest, wer den Sensor unter welcher Änderungskontrolle neu einlernen darf.
Lernen Sie den Sensor nicht automatisch neu ein, sobald Fehlalarme zunehmen. Drift kann auf Verschmutzung, eine lose Halterung, geändertes Material oder elektrische Störungen hinweisen. Das Einlernen eines verschlechterten Zustands kann die für den Prozessschutz erforderliche Trennung beseitigen.
Dynamische Antwort und SPS-Zeitverhalten
Der akustische Klassifikator besitzt eine Reaktionszeit. Hinzu kommen SPS-Zyklus, Eingangsfilter, Logik und Verzögerung des Aktors. Bei Produktionsgeschwindigkeit kann eine Teilüberlappung nur kurz im Schallfeld liegen. Berechnen Sie die verfügbare Ereigniszeit aus Bahngeschwindigkeit und kleinster relevanter Doppelbogenlänge. Prüfen Sie die vollständige Kette mit synchronisiertem Video oder einem anderen geeigneten Zeitbezug.
Platzieren Sie den Sensor weit genug vor dem Aktionspunkt, um Transportverzögerung und Anhalteweg zu berücksichtigen, aber nicht so weit, dass sich die Bogen vor dem Auswerfen verschieben. Definieren Sie Entprellung und Haltezeit, ohne das kürzeste geforderte Ereignis zu unterdrücken. Wenn eine Bogenkante den Strahl planmäßig durchläuft, geben Sie die Entscheidung über die Maschinenposition frei, statt jede Kante als fehlenden Bogen auszuwerten.
Validierungsmatrix
| Faktor | Prüfstufen | Behandeltes Risiko |
|---|---|---|
| Material | Chargen, Dickengrenzen, Farben, Druck, Beschichtung, Feuchte und Temperatur | Akustische Streuung innerhalb der freigegebenen Produktion |
| Lagenzustand | Fehlend, einfach, vollständig doppelt, Teilüberlappung, Falz, Spleiß, Etikett oder Naht | Grenze zwischen normalem Merkmal und Fehler |
| Bewegung | Minimale, normale und maximale Geschwindigkeit, Start-Stopp, Beschleunigung, Flattern und Schräglauf | Zu kurze Ereigniszeit und Winkeländerung |
| Mechanik | Montagetoleranz, Vibration, Freigängigkeitsgrenzen und wiederholter Aufbau | Ausrichtung und Reproduzierbarkeit |
| Umgebung | Staub, Verunreinigung, Temperatur, Versorgung und erforderliche EMV-Prüfungen | Drift, Fehlklassifikation und Fehler |
| Steuerkette | SPS-Zyklus, Filter, Kommunikation, Aktorverzögerung und Fehlereinbringung | Richtiger Sensorausgang, aber späte oder unsichere Maschinenaktion |
Verwenden Sie ausreichend viele Wiederholungen, um falsches Durchlassen und falsches Auswerfen für den definierten Prozess einschließlich seltener Randfälle zu beurteilen. Trennen Sie Entwicklungs- und Bestätigungsmuster. Einige von Hand zugeführte Bogen zeigen die grundsätzliche Machbarkeit, reichen aber nicht für eine Produktionsfreigabe.
Fehlersuche anhand von Nachweisen
| Symptom | Prüfungen | Kontrollierte Maßnahme |
|---|---|---|
| Einzelbogen werden sporadisch ausgeworfen | Flattern, Winkel, Druck oder Beschichtung, Verschmutzung, Halterungsvibration und Versorgung | Rohdiagnose mit Maschinenposition und Materialcharge aufzeichnen |
| Doppelbogen laufen durch | Dauer der Überlappung, fest gepresste Bogen, Lernreserve und SPS-Filter | Kleinsten relevanten Doppelbogen bei Produktionsgeschwindigkeit nachbilden |
| Kein stabiler Zustand | Ausrichtung, Spalt, Kabel, blockierte Fläche oder nicht unterstütztes Material | Leeren Weg und danach eine bekannte Referenz prüfen, ohne mehrere Größen zugleich zu ändern |
| Funktioniert im Stillstand, versagt in Bewegung | Reaktionszeit, Flattern, Vibration, elektrisches Rauschen und Freigabe | Sensordiagnose, Geber und schnelle Referenz synchronisieren |
Der Leitfaden zur Prüfung von Ultraschallwandlern kann bei einer kontrollierten Laboruntersuchung helfen, die Bauteilantwort von Einflüssen der Vorrichtung und Elektronik zu trennen.
Wartung und Änderungskontrolle
- Prüfen Sie Sauberkeit der Flächen, Anzug der Halterung, Ausrichtungsmarken, Kabel und Schutzvorrichtungen.
- Verwenden Sie einen qualifizierten Satz aus Einzel-, Doppel- und Fehlreferenz für regelmäßige Funktionskontrollen.
- Zeichnen Sie Diagnosewerte auf, damit schleichende Drift vor einem Klassifikationsfehler sichtbar wird.
- Kontrollieren Sie den Zugang zum Einlernen und sichern Sie die Einstellungen.
- Qualifizieren Sie nach Änderungen an Material, Lieferant, Beschichtung, Geschwindigkeit, Führung, Sensor, Firmware, SPS-Filter oder Aktor erneut.
- Dokumentieren Sie Überbrückungen und verhindern Sie einen unbegrenzten Betrieb mit deaktivierter Erkennung.
Häufig gestellte Fragen
Kann der Sensor die Bogendicke messen?
Doppelbogensysteme klassifizieren gewöhnlich akustische Zustände und liefern keine rückführbare Dicke. Die Antwort hängt von Material und Grenzflächen und nicht allein von der Dicke ab.
Kann eine Einstellung Papier und Kunststofffolie erkennen?
Nur wenn die Validierung eine ausreichende Trennung für beide Materialbereiche belegt. Unterschiedliche Schallübertragung erfordert häufig getrennte Einstellungen, Rezepte oder eine andere Sensoranordnung.
Warum sind fest aufeinanderliegende Doppelbogen schwer zu erkennen?
Zwischenlagenluft und Grenzflächen erzeugen häufig den Kontrast. Enger Kontakt oder Klebeverbindung kann den Stapel akustisch verändern und muss in der Prüfung vertreten sein.
Wann darf der Sensor neu eingelernt werden?
Nur unter kontrollierten Bedingungen nach einer qualifizierten Material- oder freigegebenen Einstelländerung oder wenn Nachweise zeigen, dass die vorhandene Einstellung nicht mehr gültig ist. Reinigen und prüfen Sie das System zuerst.
Quellen und Anwendungsprüfung
Weitere technische Grundlagen bieten der Technologieleitfaden von Pepperl+Fuchs zur Ultraschall-Doppelmaterialerkennung und die Übersicht von microsonic zur Materiallagenerkennung. Einstellungen und Aussagen gelten für deren Produkte; nutzen Sie sie als Referenz zum Prinzip und nicht als Spezifikation des BBID-DSS.
