Anémomètre ultrasonique : principe, comparaison 2D/3D et sélection

Publié le 2026-09-24

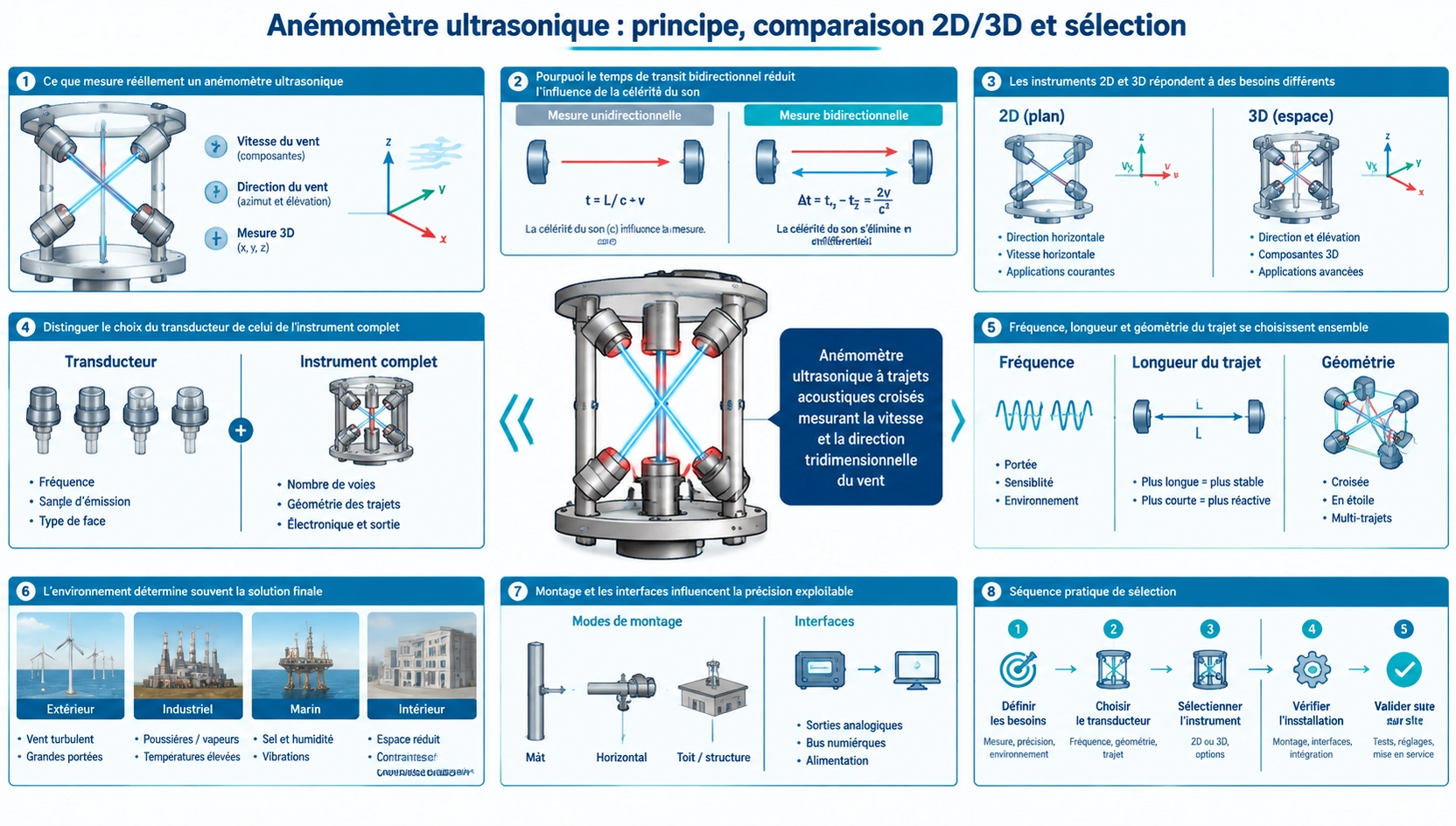

Anémomètre ultrasonique à trajets acoustiques croisés mesurant la vitesse et la direction tridimensionnelle du vent

Ce que mesure réellement un anémomètre ultrasonique

Un anémomètre ultrasonique mesure l’effet de l’air en mouvement sur le temps de propagation d’une impulsion acoustique. Des transducteurs se font face sur un ou plusieurs trajets de longueur connue. L’impulsion qui se propage avec le vent arrive plus tôt que celle qui se propage contre lui. Leur différence de temps donne la composante du vent suivant ce trajet.

Deux trajets horizontaux croisés permettent de calculer vitesse et direction horizontales. Un instrument tridimensionnel ajoute des trajets inclinés ou verticaux pour déterminer aussi la vitesse verticale. Sans coupelles, girouette ni hélice, la mesure ne dépend pas du couple de démarrage d’un rotor. Elle convient donc aux faibles vitesses, aux mesures rapides et aux installations où l’usure mécanique est indésirable.

Pourquoi le temps de transit bidirectionnel réduit l’influence de la célérité du son

Pour un trajet de longueur L, les temps aller et retour dépendent à la fois de la célérité du son c et de la composante de vent v. La mesure dans les deux sens sépare le terme directionnel du flux d’air du terme commun lié au son. La température influence encore l’atténuation, la synchronisation et les diagnostics, mais elle n’a pas à être convertie directement en vitesse du vent comme dans une mesure unidirectionnelle.

Le résultat dépend aussi de l’identification constante de l’impulsion, de la maîtrise de la résonance, du rejet des fausses arrivées et de la compensation des délais fixes. Longueur du trajet, bande passante, excitation, gain et fréquence d’échantillonnage forment donc un seul système de mesure.

Les instruments 2D et 3D répondent à des besoins différents

Un capteur de vent ultrasonique 2D fournit le vecteur horizontal, sous forme de vitesse et de direction ou de composantes orthogonales X et Y. Il convient aux stations météo, grues, ports, tunnels, bâtiments et protections d’équipements lorsque la composante verticale n’est pas requise.

Un anémomètre 3D mesure aussi la composante verticale. Il sert aux études de turbulence, de covariance des tourbillons, de couche limite et d’écoulement autour des structures. Cet axe supplémentaire modifie la géométrie, le nombre de voies, l’étalonnage et le traitement des données. Choisir la 3D uniquement parce qu’elle paraît plus complète peut augmenter le coût sans améliorer une application de vent horizontal.

Distinguer le choix du transducteur de celui de l’instrument complet

Le transducteur de vent est un composant acoustique. L’anémomètre complet comprend aussi la géométrie des trajets, l’électronique de chronométrage, la mesure de température, les algorithmes, le boîtier, le montage, les communications et l’étalonnage. Un OEM qui développe son électronique peut utiliser des paires telles que le transducteur ultrasonique BBFM-V200K-B. Pour obtenir directement une mesure, il faut évaluer un instrument comme l’anémomètre ultrasonique 3D BBUAM-3D.

La demande de prix doit définir la limite de fourniture. Les caractéristiques d’un transducteur ne garantissent pas à elles seules la précision, la plage de vent ou les performances environnementales du système.

Fréquence, longueur et géométrie du trajet se choisissent ensemble

Une fréquence élevée peut permettre des trajets compacts et une temporisation précise, mais l’atténuation atmosphérique, la pluie et la sensibilité à l’alignement peuvent augmenter. Une fréquence plus basse offre davantage de marge de propagation, au prix de composants plus grands et parfois d’une résolution temporelle limitée. Le choix dépend donc du trajet, de l’ouverture, de l’impulsion et du traitement du signal.

Les supports créent des ombres aérodynamiques et de la turbulence. Une tête compacte n’est pas meilleure si ses bras perturbent les trajets. Dans une conception OEM, comparez le BBFM-V40K et les BBFM-V de fréquence supérieure sur leurs performances une fois installés, pas seulement sur leur fréquence nominale.

L’environnement détermine souvent la solution finale

Pluie, brouillard, poussière, embruns, glace et condensation peuvent affaiblir ou déformer l’impulsion reçue. La température agit sur les matériaux, l’électronique et la propagation. Les vibrations peuvent déplacer la géométrie, tandis que des structures proches modifient l’écoulement avant son arrivée au capteur.

Précisez l’indice de protection, la résistance à la corrosion, le chauffage, le drainage, l’étanchéité des câbles et, si nécessaire, la protection contre la foudre et les surtensions. Les usages offshore, mobiles ou par gel doivent être validés explicitement.

Le montage et les interfaces influencent la précision exploitable

Éloignez la tête des murs, mâts, échappements et machines tournantes. Alignez son axe de référence sur le repère requis et consignez tout décalage. Un instrument 3D exige aussi une convention d’inclinaison, car une faible erreur angulaire mélange la vitesse horizontale dans la voie verticale.

Confirmez cadence de sortie, durée de moyenne, protocole numérique, sorties analogiques, synchronisation et diagnostics. Un échantillonnage interne rapide ne garantit pas une sortie externe rapide. Pour une commande, définissez le comportement en cas de trajet bloqué ou de signal faible.

Séquence pratique de sélection

  1. Déterminer si le vent horizontal ou le vecteur 3D complet est nécessaire.
  2. Fixer plage de vitesse, temps de réponse et méthode de moyenne.
  3. Décrire température, précipitations, gel, contamination et vibrations.
  4. Choisir un instrument complet ou une solution OEM au niveau transducteur.
  5. Confirmer dégagement, orientation, sorties, alimentation et preuves d’étalonnage.
  6. Tester l’ensemble installé dans des conditions représentatives.

Cette séquence évite de traiter l’expression « capteur de vent ultrasonique » comme une spécification technique complète.

Le Guide des instruments et des méthodes d’observation de l’OMM constitue la référence générale pour l’exposition, l’implantation et les pratiques de mesure météorologique. Pour une conception au niveau composant, le guide d’essai des transducteurs aide à définir la réception, le guide de l’angle de faisceau à vérifier la géométrie, et la comparaison entre couplage dans l’air et dans le liquide à éviter de transposer au vent des hypothèses propres aux transducteurs immergés.

FAQ

Un anémomètre ultrasonique a-t-il besoin d’une girouette ?

Non. Les trajets croisés déterminent électroniquement les composantes vectorielles et permettent de calculer la direction sans girouette mécanique.

Un anémomètre 3D est-il toujours plus précis qu’un modèle 2D ?

Non. Il mesure une composante supplémentaire, mais la précision dépend toujours de la géométrie, de l’étalonnage, du montage et de l’application.

Des transducteurs de même fréquence sont-ils interchangeables ?

Pas automatiquement. Capacité, bande passante, sensibilité, faisceau, boîtier, adaptation et étanchéité doivent aussi convenir au circuit et au trajet mécanique.

Que faut-il tester avant le déploiement ?

Vérifiez le zéro, la réponse directionnelle, la réponse en vitesse, les diagnostics, la temporisation des sorties et la récupération après pluie, obstruction ou signal faible.
