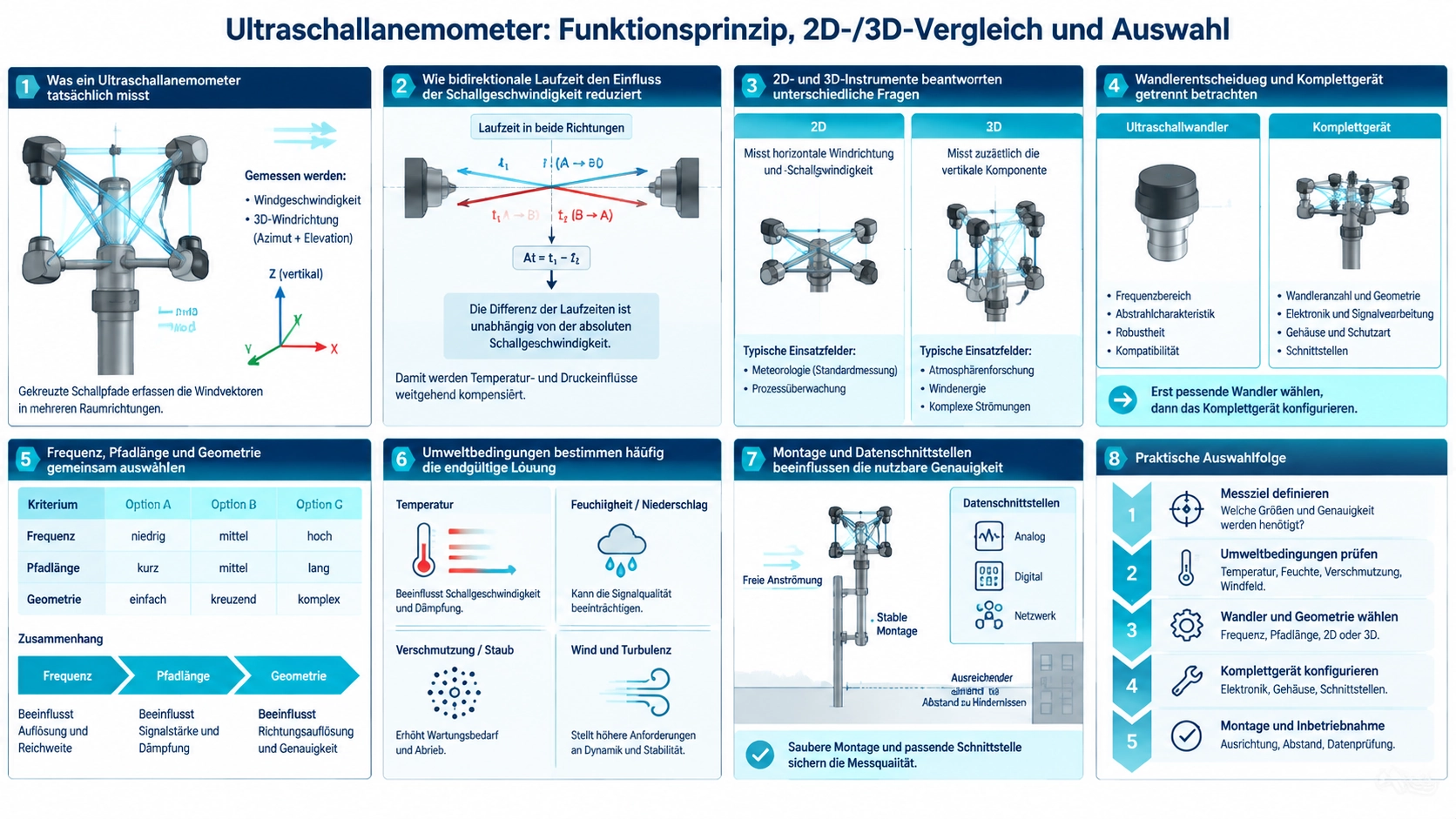

Was ein Ultraschallanemometer tatsächlich misst
Ein Ultraschallanemometer misst, wie bewegte Luft die Laufzeit eines akustischen Impulses verändert. Wandler stehen sich über einem oder mehreren bekannten Messpfaden gegenüber. Mit dem Wind erreicht der Impuls den Empfänger früher als gegen den Wind. Aus der Differenz wird die Windkomponente entlang dieses Pfades berechnet.
Zwei gekreuzte horizontale Pfade liefern horizontale Geschwindigkeit und Richtung. Ein dreidimensionales Instrument ergänzt geneigte oder vertikale Pfade für die Vertikalgeschwindigkeit. Da keine Schalen, Fahnen oder Propeller vorhanden sind, hängt die Messung nicht vom Anlaufmoment eines Rotors ab. Das unterstützt niedrige Geschwindigkeiten, schnelle Abtastung und Anwendungen ohne mechanischen Verschleiß.
Wie bidirektionale Laufzeit den Einfluss der Schallgeschwindigkeit reduziert
Bei einer Pfadlänge L hängen beide Laufzeiten von der Schallgeschwindigkeit c und der Windkomponente v ab. Die Messung in beiden Richtungen trennt den gerichteten Strömungsanteil vom gemeinsamen Schallanteil. Temperatur beeinflusst weiterhin Dämpfung, Timing und Diagnose, muss aber nicht wie bei einer Einwegmessung direkt in Windgeschwindigkeit umgerechnet werden.
Das Ergebnis erfordert außerdem eine zuverlässige Impulserkennung, kontrolliertes Nachschwingen, die Unterdrückung falscher Ankünfte und die Kompensation fester Kanalverzögerungen. Pfadlänge, Bandbreite, Anregung, Verstärkung und Abtastrate bilden deshalb ein System.
2D- und 3D-Instrumente beantworten unterschiedliche Fragen
Ein 2D-Ultraschallwindsensor liefert den horizontalen Vektor als Geschwindigkeit und Richtung oder als X- und Y-Komponenten. Er eignet sich für Wetterstationen, Krane, Häfen, Tunnel, Gebäudeautomation und Anlagenschutz, wenn kein vertikaler Wert benötigt wird.
Ein 3D-Anemometer misst zusätzlich die Vertikalkomponente. Es wird für Turbulenz, Eddy-Kovarianz, Grenzschichtforschung und Strömungsstudien an Bauwerken eingesetzt. Die zusätzliche Achse verändert Geometrie, Kanalzahl, Kalibrierung und Datenverarbeitung. 3D nur wegen des größeren Funktionsumfangs zu wählen, kann Kosten erhöhen, ohne eine horizontale Anwendung zu verbessern.
Wandlerentscheidung und Komplettgerät getrennt betrachten
Ein Ultraschallwindwandler ist eine akustische Komponente. Das vollständige Anemometer enthält zusätzlich Pfadgeometrie, Zeitmesselektronik, Temperaturerfassung, Algorithmen, Gehäuse, Montage, Schnittstellen und Kalibrierung. OEM-Teams können abgestimmte Paare wie den BBFM-V200K-B benötigen. Für ein direkt nutzbares Messergebnis ist ein vollständiges Gerät wie das 3D-Ultraschallanemometer BBUAM-3D zu bewerten.
Die Liefergrenze gehört in die Anfrage. Eine Wandlerspezifikation allein definiert weder Systemgenauigkeit noch Windbereich oder Umweltverhalten.
Frequenz, Pfadlänge und Geometrie gemeinsam auswählen
Höhere Frequenzen erlauben kompakte Pfade und präzises Timing, können aber atmosphärische Dämpfung sowie Empfindlichkeit gegenüber Regen und Ausrichtung erhöhen. Niedrigere Frequenzen bieten mehr Ausbreitungsreserve, benötigen meist größere Bauteile und können die Zeitauflösung begrenzen. Die Wahl ist deshalb an Pfadlänge, Apertur, Impulsform und Signalverarbeitung gebunden.
Halterungen erzeugen Strömungsschatten und Turbulenz. Ein kompakter Kopf ist nicht automatisch besser, wenn seine Arme die Pfade stören. Vergleichen Sie den BBFM-V40K und höherfrequente BBFM-V-Wandler anhand der eingebauten Pfadleistung, nicht nur anhand der Nennfrequenz.
Umweltbedingungen bestimmen häufig die endgültige Lösung
Regen, Nebel, Staub, Salz, Eis und Kondensation können den Empfangsimpuls schwächen oder verzerren. Die Temperatur wirkt auf Materialien, Elektronik und Ausbreitung. Vibration kann die Geometrie verschieben; nahe Bauwerke verändern die Strömung vor dem Sensor.
Legen Sie Schutzart, Korrosionsbeständigkeit, Heizung, Entwässerung, Kabelabdichtung und gegebenenfalls Blitz- oder Überspannungsschutz fest. Offshore-, mobile und Frostanwendungen müssen ausdrücklich validiert werden.
Montage und Datenschnittstellen beeinflussen die nutzbare Genauigkeit
Montieren Sie den Kopf entfernt von Wänden, Masten, Abgasen und rotierenden Maschinen. Richten Sie die Referenzachse aus und dokumentieren Sie den Versatz. Bei 3D muss auch eine Neigungskonvention festgelegt werden, da kleine Winkelfehler horizontale Geschwindigkeit in den Vertikalkanal mischen.
Prüfen Sie Aktualisierungsrate, Mittelungszeit, Protokoll, Analogausgänge, Zeitsynchronisierung und Diagnoseflags. Eine schnelle interne Abtastung garantiert keine schnelle externe Ausgabe. Für Regelungen ist das Verhalten bei blockiertem Pfad oder schwachem Signal festzulegen.
Praktische Auswahlfolge
- Festlegen, ob horizontaler Wind oder der vollständige 3D-Vektor benötigt wird.
- Geschwindigkeitsbereich, Reaktionszeit und Mittelung definieren.
- Temperatur, Niederschlag, Eis, Verschmutzung und Vibration beschreiben.
- Komplettgerät oder OEM-Lösung auf Wandlerebene wählen.
- Freiraum, Orientierung, Ausgänge, Versorgung und Kalibriernachweis bestätigen.
- Die installierte Baugruppe unter repräsentativen Bedingungen testen.
So wird der Suchbegriff „Ultraschallwindsensor“ nicht mit einer vollständigen technischen Spezifikation verwechselt.
Der WMO-Leitfaden zu Instrumenten und Beobachtungsmethoden bildet den übergeordneten Bezug für Exposition, Standortwahl und meteorologische Messpraxis. Bei der Komponentenentwicklung helfen der Prüfleitfaden für Ultraschallwandler bei der Festlegung von Abnahmedaten, der Leitfaden zum Öffnungswinkel bei der Geometrieprüfung und der Vergleich luft- und flüssigkeitsgekoppelter Wandler dabei, Annahmen aus Flüssigkeitsanwendungen nicht auf die Windmessung zu übertragen.
FAQ
Benötigt ein Ultraschallanemometer eine Windfahne?
Nein. Gekreuzte Pfade bestimmen die Vektorkomponenten elektronisch, sodass die Richtung ohne mechanische Fahne berechnet wird.
Ist ein 3D-Anemometer immer genauer als ein 2D-Modell?
Nein. Es misst eine zusätzliche Komponente, die nutzbare Genauigkeit hängt aber weiterhin von Geometrie, Kalibrierung, Montage und Anwendung ab.
Sind Windwandler gleicher Frequenz austauschbar?
Nicht automatisch. Kapazität, Bandbreite, Empfindlichkeit, Richtcharakteristik, Gehäuse, Anpassung und Abdichtung müssen ebenfalls passen.
Was sollte vor dem Einsatz geprüft werden?
Prüfen Sie Nullverhalten, Richtungs- und Geschwindigkeitsantwort, Pfaddiagnose, Ausgabetiming und Erholung nach Regen, Blockade oder schwachem Signal.
