Kompakter 200-kHz-Wandler für die Windvektormessung

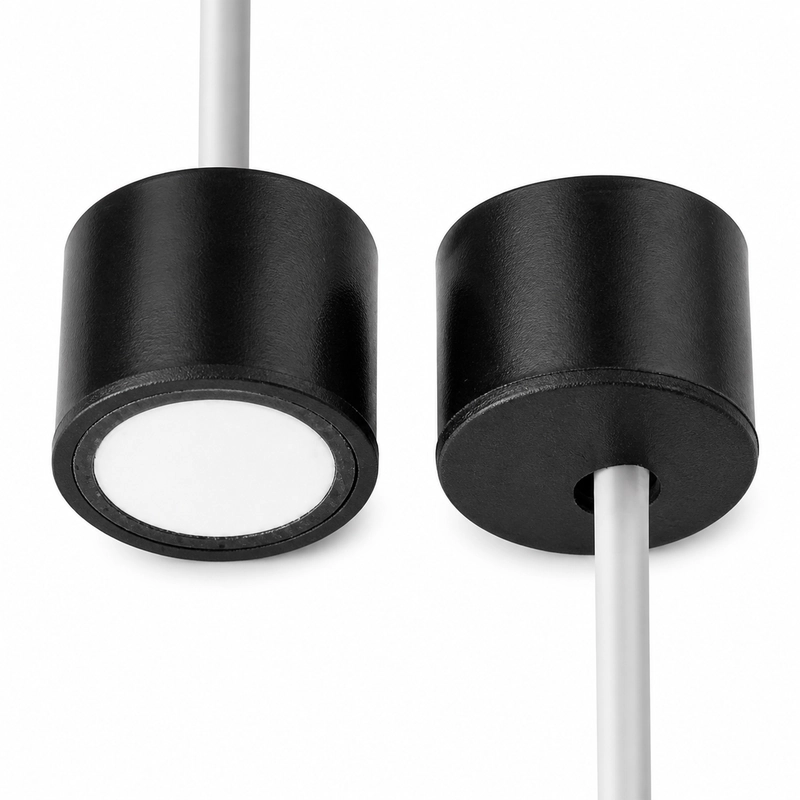

Der BBFM-V200K-B ist ein Ultraschallwandler zur Messung von Windgeschwindigkeit und Windrichtung in 2D- und 3D-Anemometern, Wetterüberwachung, Lüftungsströmungsmessung und industrieller Kanalüberwachung. Die Mittenfrequenz beträgt 200 kHz ±5%, der Referenzbereich 0,10 bis 1,5 m.
Die Hauptausführung besitzt einen Halbwertswinkel von 8° ±10% bei -3 dB und das angegebene Maßformat 16 × 11. Weitere Ausführungen decken unterschiedliche Winkel- und Einbauanforderungen ab.
Daten der Hauptausführung
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V200K-B |
| Mittenfrequenz | 200 kHz ±5% |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | (300–500) Ω ±20% |
| Kapazität | 730 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <750 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel | 8° ±10% bei -3 dB |
| Einbaumaße | 16 × 11 |
| Schutzart | IP68 |
| Gewicht | 6,5 g ±5% mit 22 cm Kabel |
Verfügbare Winkelausführungen
| Mittenfrequenz | Halbwertswinkel bei -3 dB | Temperatur |
|---|---|---|
| 200 kHz ±5% | 8° ±10% | -40 bis +80°C |
| 200 kHz ±5% | 11,3° ±10% | -40 bis +80°C |
| 200 kHz ±5% | 6,6° ±10% | -40 bis +80°C |
| 200 kHz ±5% | 14,5° ±10% | -40 bis +60°C |
Die 14,5°-Ausführung besitzt das Maßformat 14 × 11.
