Transductor compacto de 200 kHz para el vector del viento

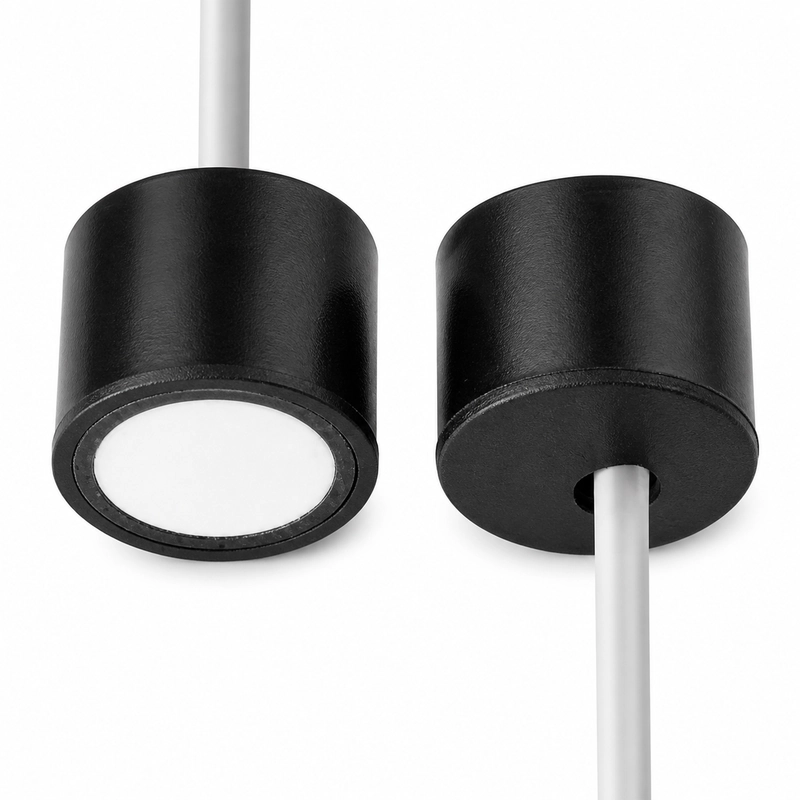

El BBFM-V200K-B es un transductor ultrasónico de velocidad y dirección del viento para anemómetros 2D y 3D, control meteorológico, medición del aire de ventilación y supervisión de conductos industriales. Su frecuencia central es de 200 kHz ±5% y el alcance de referencia de 0,10 a 1,5 m.
La configuración principal utiliza un ángulo de media potencia de 8° ±10% a -3 dB y un formato dimensional indicado de 16 × 11. Existen otras configuraciones para distintas coberturas y condiciones de montaje.
Especificaciones de la configuración principal
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V200K-B |
| Frecuencia central | 200 kHz ±5% |
| Alcance recomendado | 0,10 a 1,5 m |
| Impedancia mínima | (300–500) Ω ±20% |
| Capacitancia | 730 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <750 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ángulo de media potencia | 8° ±10% a -3 dB |
| Dimensiones de montaje | 16 × 11 |
| Grado de protección | IP68 |
| Peso | 6,5 g ±5% con cable de 22 cm |
Configuraciones de haz
| Frecuencia central | Ángulo de media potencia a -3 dB | Temperatura |
|---|---|---|
| 200 kHz ±5% | 8° ±10% | -40 a +80°C |
| 200 kHz ±5% | 11,3° ±10% | -40 a +80°C |
| 200 kHz ±5% | 6,6° ±10% | -40 a +80°C |
| 200 kHz ±5% | 14,5° ±10% | -40 a +60°C |
La configuración de 14,5° presenta un formato dimensional de 14 × 11.
