Transducteur compact à 200 kHz pour le vecteur vent

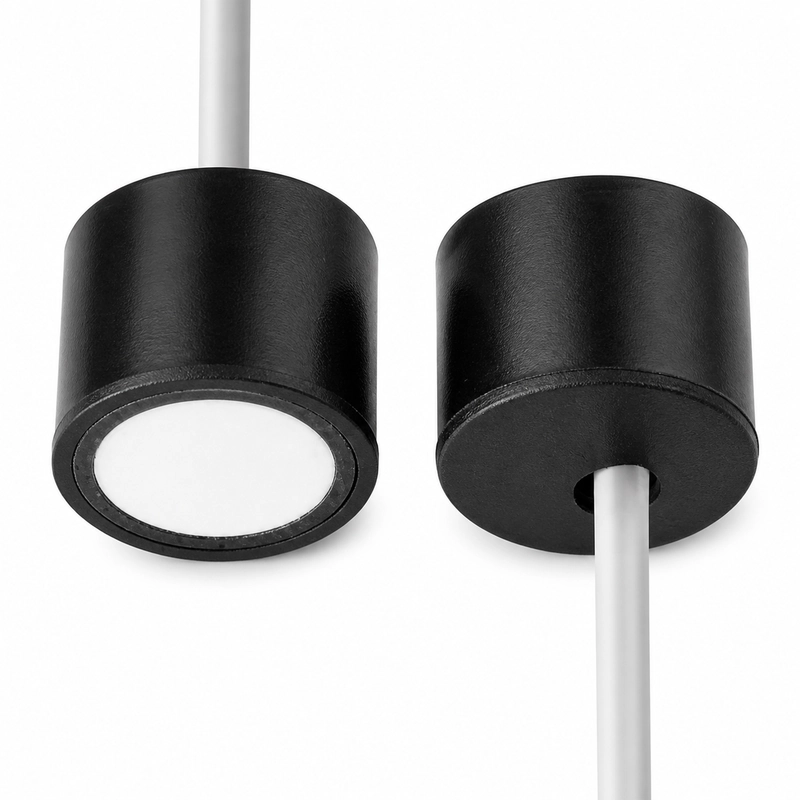

Le BBFM-V200K-B est un transducteur ultrasonore de vitesse et de direction du vent pour anémomètres 2D et 3D, surveillance météorologique, mesure des flux d’air de ventilation et suivi des gaines industrielles. Sa fréquence centrale est de 200 kHz ±5% et sa portée de référence de 0,10 à 1,5 m.
La configuration principale utilise un angle à mi-puissance de 8° ±10% à -3 dB et un format dimensionnel indiqué de 16 × 11. D’autres configurations répondent à différents besoins de couverture et de montage.
Caractéristiques de la configuration principale
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V200K-B |
| Fréquence centrale | 200 kHz ±5% |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | (300–500) Ω ±20% |
| Capacité | 730 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <750 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance | 8° ±10% à -3 dB |
| Dimensions de montage | 16 × 11 |
| Indice de protection | IP68 |
| Masse | 6,5 g ±5% avec câble de 22 cm |
Configurations de faisceau
| Fréquence centrale | Angle à mi-puissance à -3 dB | Température |
|---|---|---|
| 200 kHz ±5% | 8° ±10% | -40 à +80°C |
| 200 kHz ±5% | 11,3° ±10% | -40 à +80°C |
| 200 kHz ±5% | 6,6° ±10% | -40 à +80°C |
| 200 kHz ±5% | 14,5° ±10% | -40 à +60°C |
La configuration à 14,5° présente un format dimensionnel de 14 × 11.
